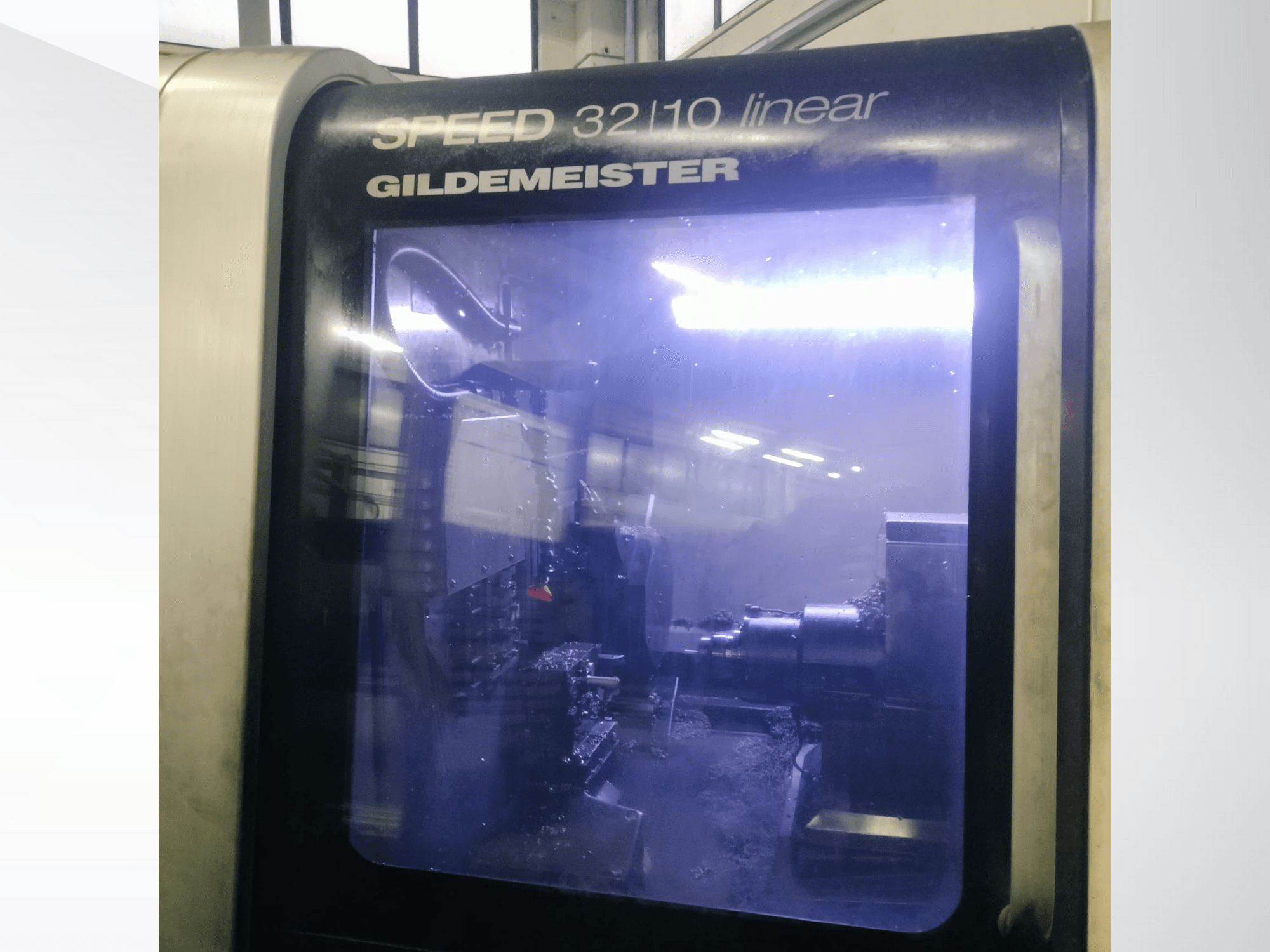

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Panel typ: SlimLine

Skärm: 15" TFT färg

Styrda spindlar (inklusive C-axlar): 2

Kontrollerade axlar: 8

Kanaler: 3

Stångkapacitet: 33 mm (max 36 mm)

Dragrörets innerdiameter: 46 mm

Maximal hastighet: 8000 rpm

Nominellt vridmoment (S1): 24 Nm

Nominell effekt (S1): 5,5 kW

Dragrörets innerdiameter: 38 mm

Maximalt varvtal: 8000 rpm

Nominellt vridmoment (S1): 9,4 Nm

Nominell effekt (S1): 3,7 kW

Axel X1

• Rörelse: 50 mm

• Maximal hastighet: 40 m/min

• Maximal acceleration: 10 m/s²

• Nominell tryckkraft (S1): 1200 N

Axel Y1

• Rörelse: 350 mm

• Maximal hastighet: 30 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 5000 N

Axel Z1

• Rörelse: 320 mm

• Maximal hastighet: 40 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 2500 N

Axel X2

• Rörelse: 310 mm

• Maximal hastighet: 40 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 2500 N

Axel Z2

• Rörelse: 320 mm

• Maximal hastighet: 40 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 2500 N

Axel X3

• Rörelse: 80 mm

• Maximal hastighet: 40 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 1200 N

Axel Y3

• Rörelse: 60 mm (±30 mm)

• Maximal hastighet: 18 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 5000 N

Axel Z3

• Rörelse: 150 mm

• Maximal hastighet: 40 m/min

• Maximal acceleration: 5 m/s²

• Nominell tryckkraft (S1): 2500 N

Torn

• Totalt antal stationer: 16

• Fasta externa verktyg: 8

• Storlek på verktygsskaft: 16×16 mm

• Stationer för drivna verktyg: 16

• Typ av spännhylsa: ESX/ER 20

• Maximal driven hastighet: 5000 rpm

• Nominellt vridmoment (S1): 4,8 Nm

• Nominell effekt (S1): 1,5 kW

Verktyg

Verktygshållare Slide 1

• Totalt antal stationer: 10

• Fasta externa verktyg: 6

• Storlek på verktygsskaft: 16×16 mm

• Drivna verktyg: 4

• Typ av spännhylsa: ESX/ER 20

• Maximalt drivet varvtal (GEO 7-9): 5000 varv/min

• Nominellt vridmoment (S1): 2,19 Nm

• Nominell effekt (S1): 0,55 kW

• Sekundärt drivet varvtal (GEO 8-10): 3333 rpm

• Nominellt vridmoment (S1): 3,28 Nm

• Nominell effekt (S1): 0,55 kW

Bakre arbetande glidbana

• Totalt antal stationer: 4 + 2

• Interna fasta verktyg: 3

• Verktygshållarens diameter: 25 mm

• Externa fasta verktyg: 1

• Drivna stationer: 2

• Typ av spännhylsa: ESX/ER 16

• Maximalt drivet varvtal: 6000 rpm

• Nominellt vridmoment (S1): 1,75 Nm

• Nominell effekt (S1): 0,55 kW

Medier

System för smörjning

• Tankens kapacitet: 2,9 L

• Arbetstryck: 30 bar

• Stopptid: 7 minuter

• Cykeltid för drift: 30 sekunder

• Typ av smörjmedel: Castrol Magna BD 68

Pneumatiskt system

• Lägsta arbetstryck: 5 bar

• Maximalt arbetstryck: 6 bar

• Förbrukning: 60 NL/min
