➤ Begagnad Gildemeister CTX 500 S2 till salu | gindumac.com

Visa på originalspråket

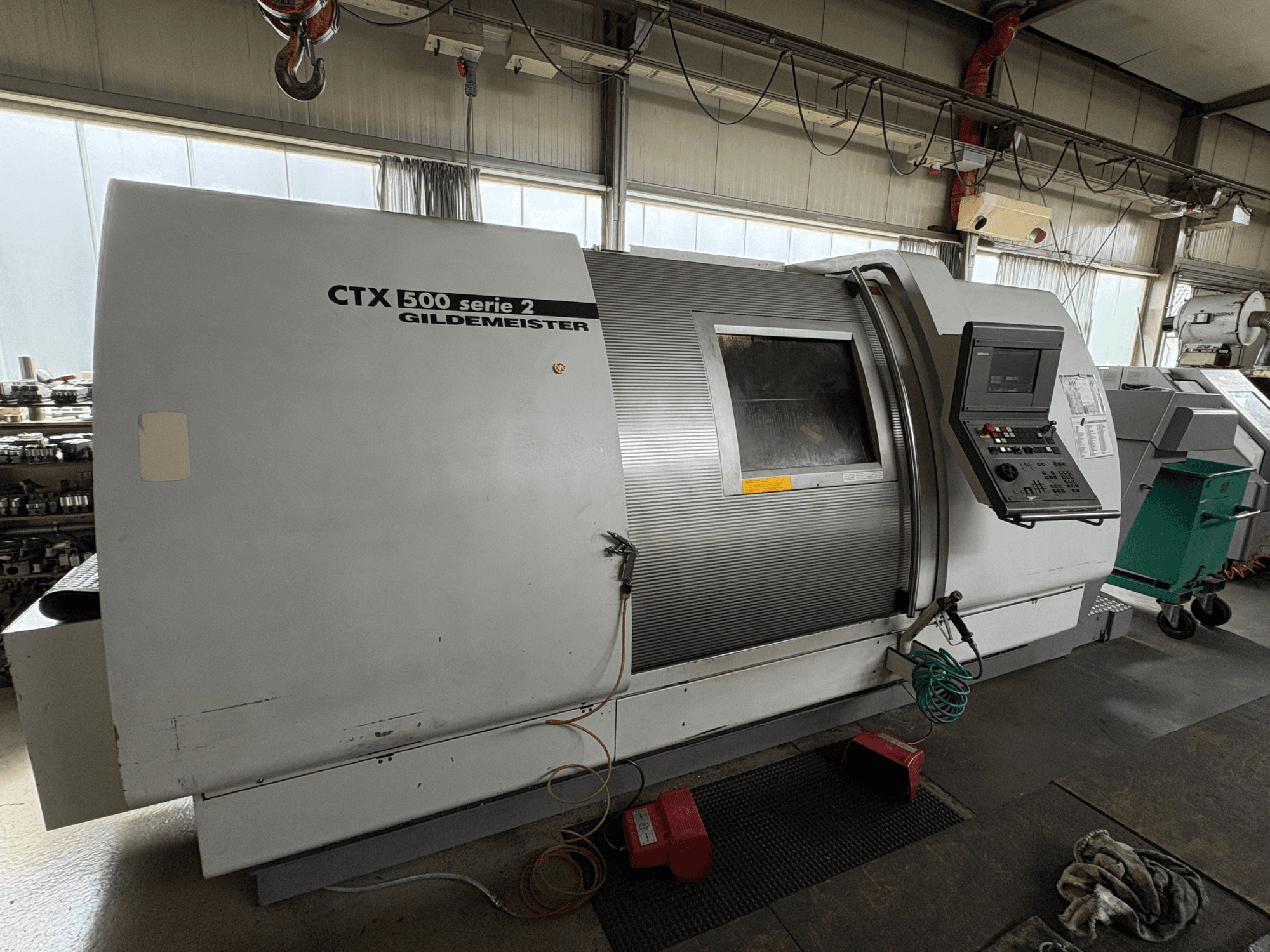

Denna 3-axliga Gildemeister CTX 500 S2 tillverkades år 2001. Den har en svarvlängd på 1000 mm och en svängdiameter över sängskyddet på 680 mm. Maskinen är utrustad med en kraftfull drivning på 23 kW och ett maximalt vridmoment på 650 Nm. Om du är ute efter högkvalitativa svarvningsmöjligheter bör du överväga den horisontella svarvmaskinen Gildemeister CTX 500 S2 som vi har till salu. Kontakta oss för mer information.

Översikt

märke: Gildemeister
år: 2001
MODELL: CTX 500 S2
produktionstimmar: 57279
tillämpningstyp: Svarvning
Plats: Tyskland
maskintyp: Horisontell svarv
styrenhetens märke: HEIDENHAIN

Teknisk information - Gildemeister CTX 500 S2

Styrenhet

Styrmärke: HEIDENHAIN
Styrmodell: CNC PILOT 4290

Mått

Maskinhöjd: 2130 mm
Maskinlängd: 5560 mm
Maskinvikt: 8700 kg
Maskinbredd: 2400 mm

Rörelse

Antal axlar: 3
X-axelns rörelse: 320 mm
Z-axelns rörelse: 1097 mm

Teknisk specifikation

Motspindel: Nej
Drivna verktyg: Ja
Max. stångdiameter: 90 mm
Max. arbetsstyckets diameter: 680 mm
Spindeleffekt: 23 kW
Spindelhastighet: 3600 RPM

Ytterligare information

- Svängdiameter över främre styrskyddet: 455 mm

- Huvudspindelns diameter: 220 h5 mm

- Huvudspindelns diameter i det främre lagret: 140 mm

- Spindelhål: 107 mm

- Chuckdiameter: 315 / 400 mm

- Drivkraft (100 % arbetscykel): 23 kW

- Max. vridmoment: 650 Nm

- Varvtalsområde: 18–3 600 varv/min

- C-axelns varvtal: < 100 varv/min

- Hållmoment på C-axeln: 750 Nm

- Indexeringsnoggrannhet för C-axeln: <= 0,025 grader

- Matningskraft X-axel: 8 kN

- Matningskraft Z-axel: 15 kN

- Snabbförflyttningshastighet X: 24 m/min

- Snabbförflyttningshastighet Z: 30 m/min

- Kulskruv X/Z (diameter x stigning): 32x15 / 40x20 mm

- Verktygsrevolver: Universell skivrevolver, automatisk indexering med riktningslogik

- Antal verktygsstationer: 12

- Verktygsfäste, cylindriskt skaft (DIN 69880): 40 (50) mm

- Vertikal förflyttning (Y-axel): +/- 50 mm

- Variant med drivna verktyg - Antal verktygsstationer: 12

- Variant med drivna verktyg – max. antal drivna verktyg: 6

- Variant med drivna verktyg – max. spänningsdiameter: 16 mm

- Variant med drivna verktyg – max. hastighet: 4000 rpm

- Variant med drivna verktyg – Drivkraft (40 % arbetscykel): 9,7 kW

- Bakdockans spindeldiameter (främre del): 120 mm

- Bakstockens spindelslag: 120 mm

- Bakdockans spindelfäste: Mk 5 (6)

- Max. tryck på bakdockans spindel: 14 kN

- Mått DL 1000 (LxBxH) utan spåntransportör: 5560 x 2400 x 2130 mm

- Vikt utan spåntransportör: 8700 kg / 10000 kg

- Ljudtrycksnivå: 77 dB(A)

- Belysningsstyrka vid svarvspindeln: > 300 lux

- Spänning (U): 400 V

- Frekvens (f): 50 Hz

- Faser: 3 ~

- Skenbar effekt (P): 58 kVA

- Ström (I): 85 A

- Säkringsskydd: 100 A

- Styrspänning: 230 V / 24 V=

Medföljande utrustning:

Spåntransportör, 3-backchuck, fotpedaler, anslutning för avsugningsrör

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
