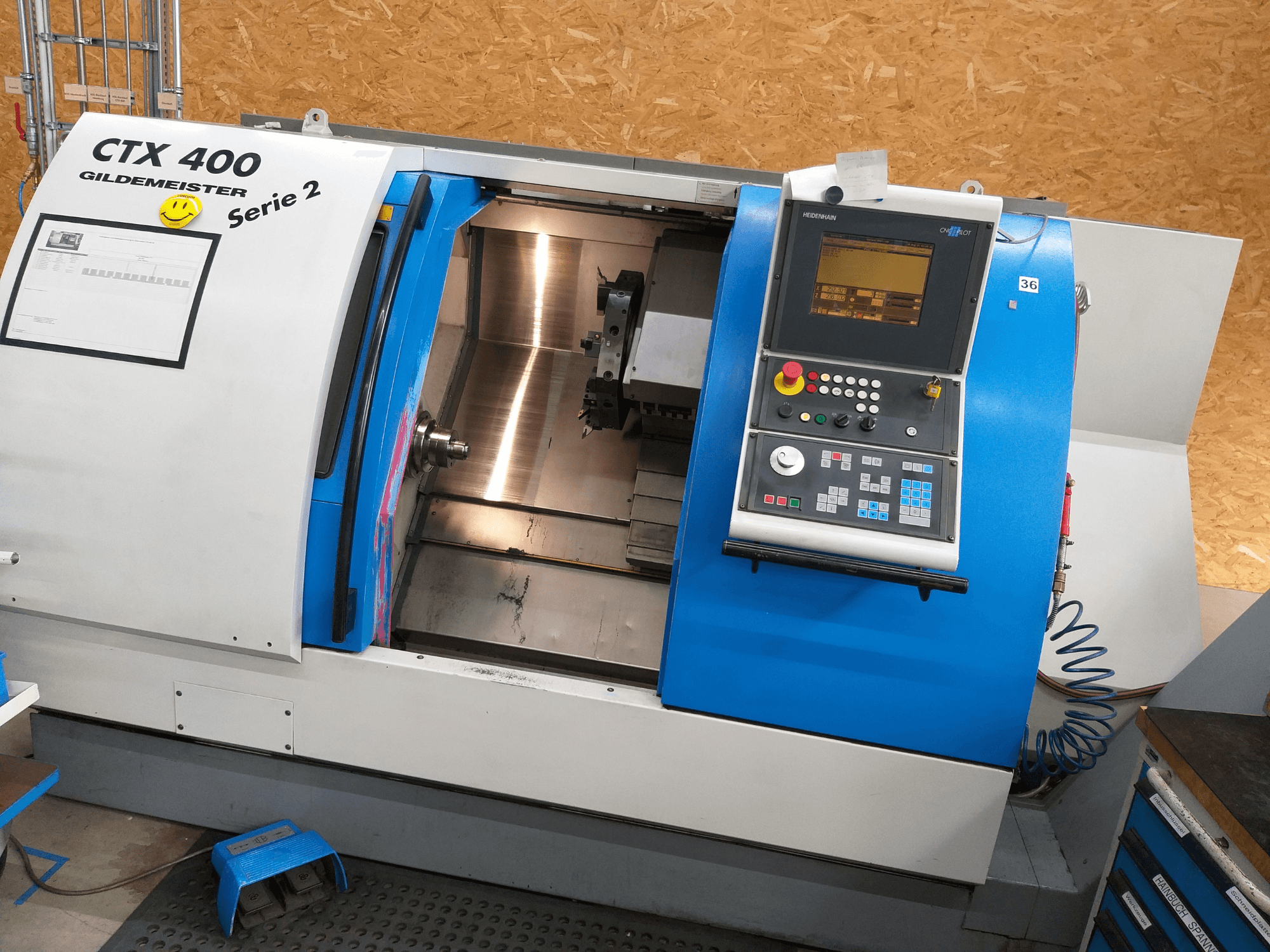

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Styrenhetens märke: HEIDENHAIN

• Styrenhetens modell: CNC PILOT

• Avstånd mellan centrum: 600 mm

• Svängradie över bädd: 570 mm

• Svängradie över tvärsliden: 470 mm

• Maximal svarvdiameter: 420 mm

• Spindelnos: DIN 55026 platt fläns storlek 170h5

• Framlagrets diameter: 120 mm

• Spindelhål: 79 mm

• Maximal chuckdiameter: 250 mm

• Maximalt vridmoment: 320 Nm

• Revolverhuvudtyp: Skivrevolver

• Verktygssystem: VDI 20/20

• Bakstockens kon: MK4

• Spindeldiameter på bakdockan: 80 mm

• Bakdockans spindelslag: 550 mm

• Matningsdrivning X-axel: 3,3 kW

• Matningsdrivning Z-axel: 3,3 kW

• Smörjpumpens effekt: 0,1 kW

• Effekt på kylvätskepumpen: 1,4 kW

• Effekt hydraulpump: 1,5 kW

• Snabbförflyttning X-axel: 24 000 mm/min

• Snabbförflyttning Z-axel: 20 000 mm/min

• Matningshastighet: 0,025–7 000 mm/min

• Gängstigningsområde: 0,025–3 500 mm/min

• Kylvätsketankens volym: 100 L

• Strömförsörjning: 400 V

• Frekvens: 50 Hz

• Ansluten belastning: 44 kVA

• Märkström: 64 A

• Styrspänning: 24 V

• Driftstimmar: 58 132 h

• CE-certifierad

• Leveransomfattning enligt bild, inklusive 3 interna klämhuvuden

• Konfiguration enligt bilden: VDI30 skivrevolver

Tillval:

• Bakstycke

• Spåntransportör
