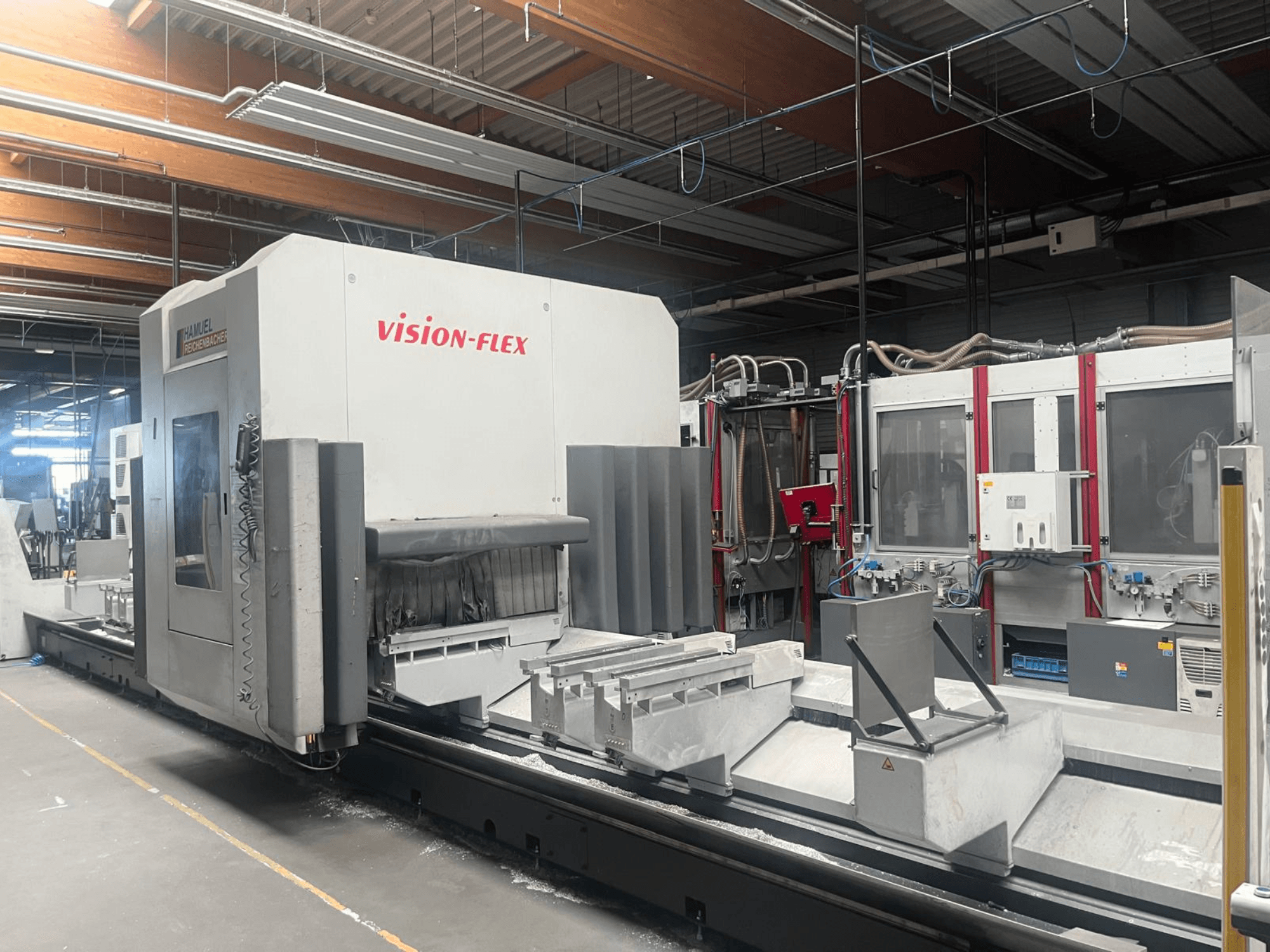

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Antal axlar: 5-axlig (C-axel ±360°, B-axel ±180°)

• X-axelns rörelseområde: 8 060 mm

• Y-axelns rörelseområde: 1 210 mm (+ 400 mm växlingsslag)

• Z-axelns rörelseomfång: 760 mm

• Axlarnas snabbmatningshastigheter: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Axelns acceleration: 6 m/s²

• Spindelhastighet: Upp till 24 000 varv/min

• Huvudspindelns effekt: 15 kW (S1 kontinuerlig), 18 kW (S6 max)

• Spindelmoment: 14,3 Nm (S1), 17,2 Nm (S6)

• Spindelns verktygshållare: HSK-F63

• Maximal verktygslängd/vikt: 240 mm / 6 kg

• Verktygsväxlare: 20-stationers skivväxlare (automatisk)

• med 19-tums TFT-skärm och HT-2-handterminal

• Matningsspänning: 400 V (3~ ±10 %, 50 Hz)

• Märkström: 90 A

• Ingångssäkring: 100 A (Ic < 17 kA)

• Styrspänning: 24 V DC

• Total effekt: 45 kW

• Tryckluftsförsörjning: min. 7 bar, ca. 1 000 NL/min

• Smörjsystem: Centralt automatiskt smörjsystem (3 L smörjfettkapacitet) + minimimängdsmörjning (MQL) med 3 L tank

• Maskinvikt: 10 000 kg

• Maskinens mått (golvutrymme): ca 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Tilläggsutrustning:

• LEHMANN-spåntransportör, EATON manuell hängande manöverpanel, pneumatiskt justerbara profilklämblock (8 balkar), 2-kanals styrkonfiguration för samtidig inställning/bearbetning
