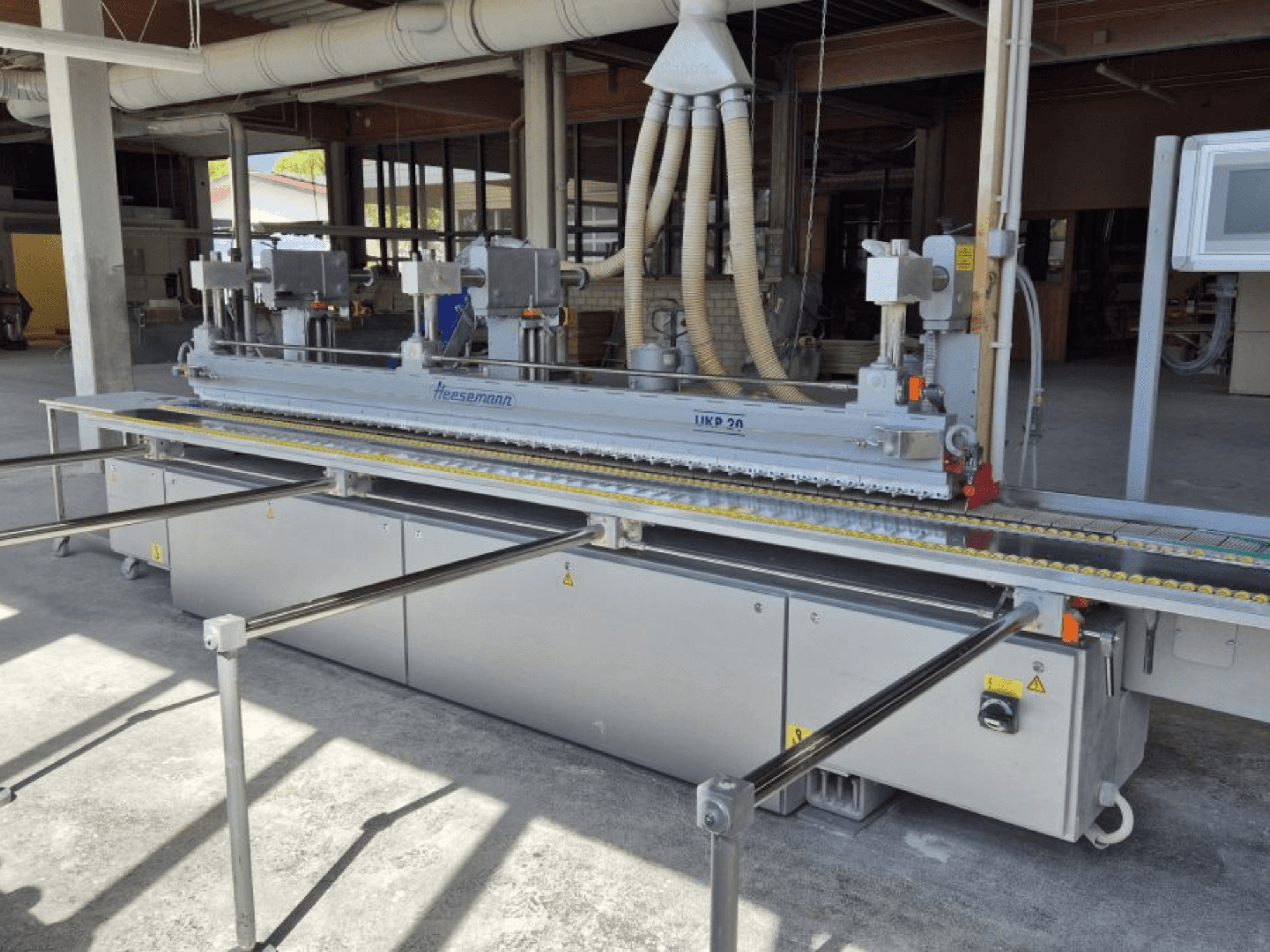

HEESEMANN - UKP 20DE-SAN-HEE-2016-00001

Transportörsystem för arbetsstycken

• Total längd: 5015 mm

• Drivning: 1,5 kW trefasmotor, dubbel kedjetransport

• Matningshastighet: 5-25 m/min, frekvensstyrd

• Arbetshöjd: 880 mm (konstant)

• Integrerade styrskåp

• Justerbar stoppskena med digital display och motskena med central breddjustering

• 4 sidostyrrullar mellan slipenheterna för säker bandtransport

Styrning

• Industri-PC, 10,4" LCD-TFT-pekskärm

• Visning av produktion och stilleståndstid

• Programminne för 100 program

Slipningsenheter

• 2 x bandslipningsenheter "M4" (position 1 och 2)

  • Användningsområde: Slipning av raka kanter

  • Band: 2300 x 80 mm

  • Hastighet: 0,7-12 m/s, steglös via elektronisk frekvensstyrning

  • Motoreffekt: 3,0 kW

  • Elektronisk styrning av sliptrycket från terminal

• 2 x oscillationsenheter för "M4" (position 1 och 2)

  • Syfte: Fullt utnyttjande av slipbandet

• 2 x bandslipningsenheter "K4" (position 3 och 4)

  • Användningsområde: Små profilsektioner; avfasning

  • Svängbart område: +90° uppåt / -45° nedåt

  • Brytare för bandbrytning

  • Verktygshållare med snabbväxlingsmekanism

  • Intermittent bandmatningsmekanism

  • Bälte: 2000 x 50 mm

  • Hastighet: 0,5-8 m/s, steglös via elektronisk frekvensstyrning

  • Motoreffekt: 1,1 kW

  • Elektronisk styrning av sliptryck från terminal

Automation/linjekontroll

• 4 elektroniska linjekontroller för helautomatisk timing av verktygskontakt/avlyftning baserat på inställd matningshastighet, sliptryck och enhetsvinkel
