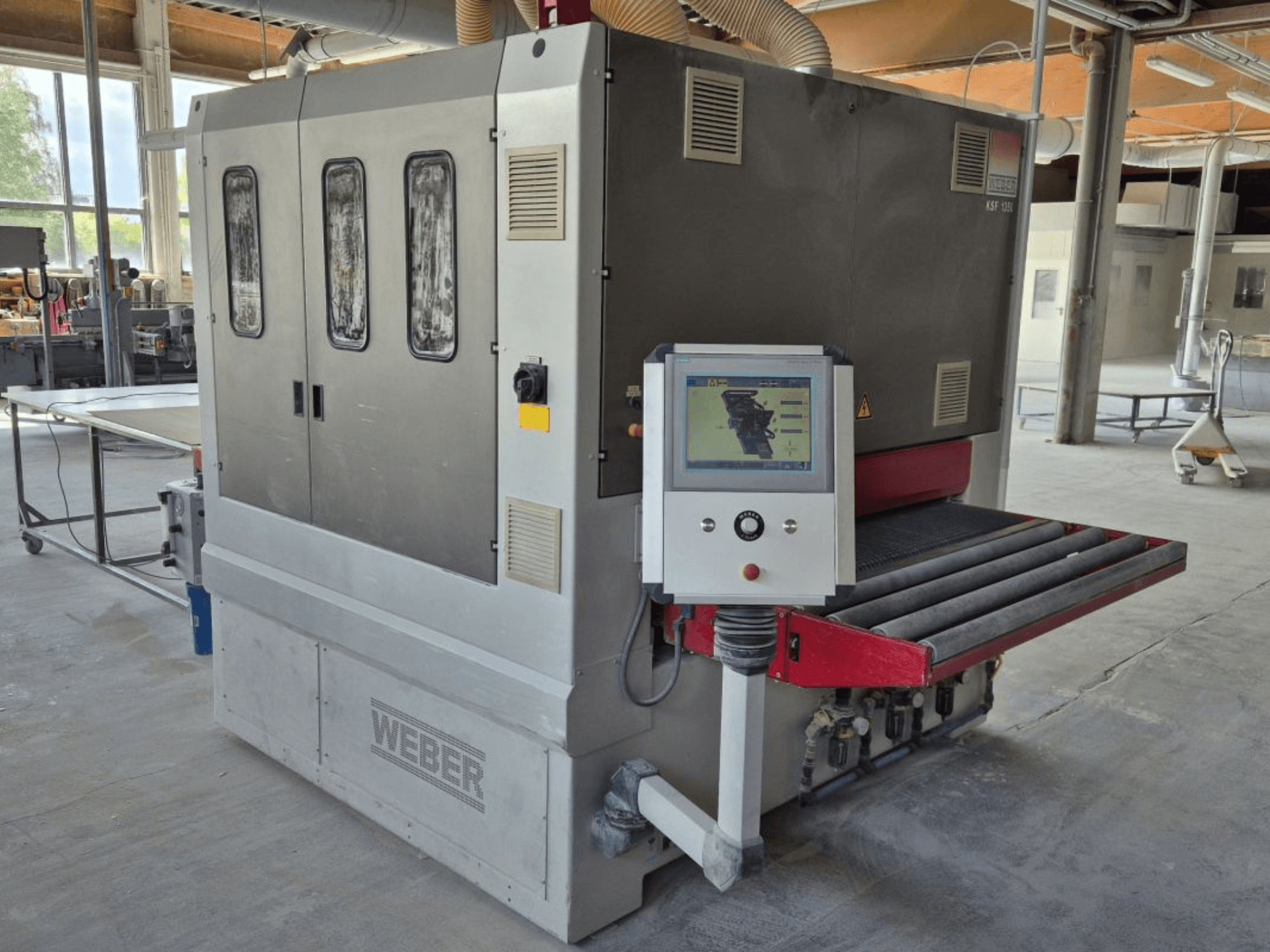

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Maskinram och matning

• Kraftig svetsad stålkonstruktion för 3 slipenheter

• Konstant matningshöjd: 900 mm

• Manöverpanel och slipbandsbyte till vänster (i matningsriktningen)

• Steglöst variabel matningshastighet: 3-18 m/min, frekvensstyrd

• Utförande med vakuumtransportband med 5,5 kW vakuumfläkt och vakuumkanal till maskinens överkant

Enhet 1: Enhet med tvärgående band

• Trycklamellband med filt och grafit

• ISD-länk tryckstångssystem med 11 mm arbetsstycksavkänning och 44 mm tryckstångsbredd

• Avblåsningsanordning för slipbandet som styrs av arbetsstycket

Enhet 2: CBF-kombinationsenhet

• Räfflad kontaktrulle av gummi Ø 130 mm, 60 Shore

• Lamellband för tvärmatning med separat drivning på 4,0 kW

• ISA-länk tryckbalkssystem med 11 mm arbetsstycksavkänning och 22 mm tryckbredd (motroterande)

• Arbetsstycksstyrd oscillerande avblåsningsanordning för slipband

Enhet 3: Enhet med tvärgående band

• ISD-länktryckbalkssystem med 11 mm arbetsstyckesavkänning och 44 mm tryckbalkbredd

• Avblåsningsenhet för arbetsstycksstyrt slipband

Styrningar och funktioner

• Siemens MP 377 12" Multi-Panel HMI: 12" färgdisplay, programminne för 300 program, alla parametrar ställs in via program

• WEBER i-Touch-styrning med navigering med vridknapp

• WEBER AWDM: automatisk tjockleksjustering vid maskinens inlopp med startbrytare

• Säkerhetsrulle för övertjocklek vid inloppet: automatisk lyftning av kontaktrulle och segmenterade tryckbalkar; matningsavstängning

• ISA/ISD-styrning: högupplöst arbetsstycksdetektering i steg om 22 mm; fri lastning av komplexa former; multipel lastning med minimalt avstånd; justerbar slipningsintensitet och tryck via program

• ISA-länkat tryckbalkssystem (enhet 2): tryckstycket rörligt i längd- och tvärled

• ISD segmenterat tryckbalkssystem (enhet 1 och 3): separat justerbart kanttryck (endast ytterkant eller ytter- och innerkant); valbart för längsgående och tvärgående kanter eller endast längsgående

Tekniska data

• Arbetsbredd: 1350 mm

• Drivenhet 1 (Eco-Drive, frekvensstyrd): 15,0 kW

• Drivenhet 2 (Eco-Drive, frekvensstyrd): 20,0 kW

• Drivenhet 3 (Eco-Drive, frekvensstyrd): 15,0 kW

• CBF-drivenhet: 3,0 kW

• Drivning av vakuumfläkt: 5,5 kW

• Anti-rebound-matning (frekvensstyrd): 3,0 kW

• Drivning för höjdjustering (frekvensstyrd): 0,75 kW

• Slipbandets hastighet (frekvensstyrd): ca 3-20 m/s

• Slipbandets storlek (tvärgående band): 2 × 150 × 5100 mm

• Slipbandets storlek (brett band): 1370 × 2620 mm

• Arbetsstyckets tjocklek (min/max): 4-140 mm

• Arbetshöjd (konstant): 900 mm

• Steglös matningshastighet: 3-18 m/min

Ytterligare utrustning

• Utmatningsanordning för arbetsstycke med WEBER ES-system (arbetsstyckekontrollerat; energibesparande; individuell slädkontroll)

• WANDRES mikrorengöring, version med en borste (kraftfull svärdborste med integrerad mikrofuktning för optimal borttagning av färgdamm)
