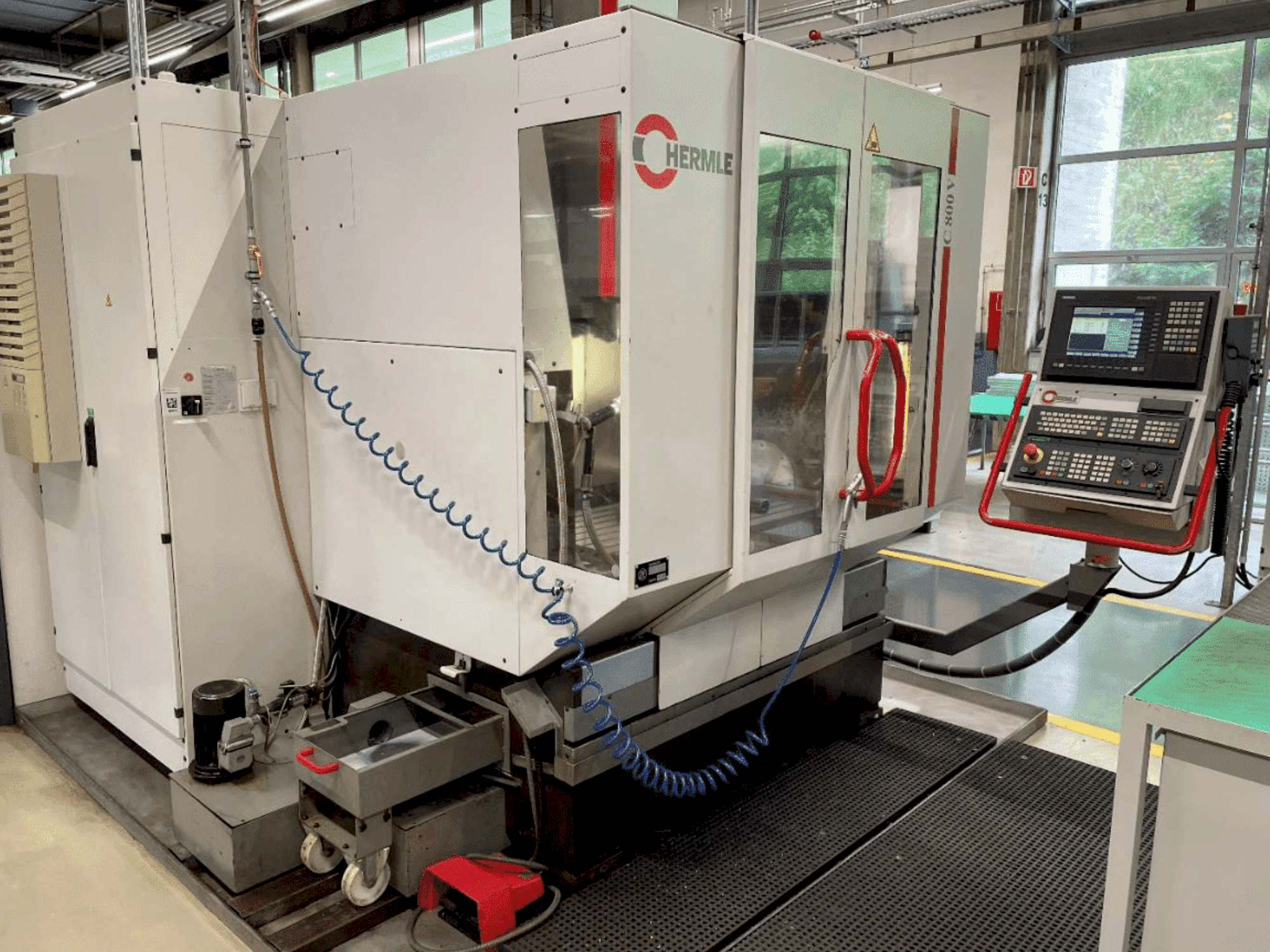

HERMLE - C800VDE-MIL-HER-1999-00003

Maskinfördelar

Tekniska maskinfördelar

• Tank för kylvätska: 300 l; 40 l/min vid 3 bar

• Bordsstorlek: arbetsyta ca 1000 mm x 560 mm

• Utrymmesbehov: 4. 5 x 3,3 m

• Tillgängliga enheter: 2

Extra information

Maskinen är fortfarande under drift

Arbetsstycken som väger upp till 1500 kg kan bearbetas med en maximal uppspänningsyta på 1000 x 560 mm.
Verktygsväxlare med totalt 30 magasinpositioner

300-liters kylvätskebehållare

Spännbord

1000 x 560 mm

Styrningssystem

Siemens S 840 D skärmbaserad banstyrning

Kylvätskesystem - smörjning

Kylvätskebehållarens kapacitet: 300 liter

Flödeshastighet/tryck: 40 l/min vid 3 bar

Automatisk smörjning - decentraliserad med fettdispenser

Pneumatik:

Tryckluftsanslutning p ≥ 6,0 bar

Tryckluftsförbrukning vid 6,0 bar (standard): ca 9,0 Nm³/h

Tryckluftsförbrukning med extra avblåsningsanordning vid 6,0 bar:

+ ca 58 Nm³/h

Tryckluftsförbrukning med extra SF-spindel vid 6,0 bar:

+ ca 26 Nm³/h

Elektriskt system:

Driftspänning: 400 V; 3 PH: 50 Hz

Styrspänning: 220 V AG; 24 V DC

Total ansluten belastning (standardmaskin 8000 eller 15000 rpm) 32 kVA

Total ansluten effekt (med intern kylvätsketillförsel eller andra elektriska tillval) 43 kVA

Kabelns tvärsnitt 16 mm²

Säkringsskydd 63 A

Mått - vikter

HERMLE C 800 V - inklusive skyddshölje (L x B x H) 2,70 × 2,21 × 2,93 m

Utrymmesbehov (L x B) 4,50 × 3,50 m

Totalvikt ca 7200 kg

Pick-up verktygsväxlare med 30 verktygspositioner i ringmagasinet

Spindelmotoreffekt vid 100% intermittens 10,5 kW

Varvtalsområde: Spindelvarvtal steglöst inställbara 20 ... 8000 varv/min

Verktygshållare ISO 40 liknande DIN 2079

Verktygsspänning hydromekanisk, spännkraft vid 8000 rpm min*' 11 kN

Verktygsspänning: hydromekanisk, spännkraft vid 15.000 min* 9,3 kN

Spindeldiameter vid främre lager: 70 mm

Drivning av matning

Individuella matningsmotorer för varje axel - trefas (borstlös):

Matningsintervall i X, Y och 2: manuellt / programstyrt:

1 ... 2.000 / 30.000 mm/min

Matningskraft i alla axlar (vid 80% arbetscykel): 8,000 N

Traversering i X-Y-Z-axlarna: 35 m/min

Mineralgjutning (8 gånger högre maskindämpning), ingen växellåda,

Tak, tryckluftsljuddämpare etc. som tillval

Belysning

Maskinbelysning med 2 halogenlampor > 500 lux

Arbetsområde

Längsgående X-axel: 800 mm

Tvärgående Y-axel: 600 mm

Vertikal Z-axel: 500 mm mm

Mätningssystem

Direkt mätning X, Y, Z:

Upplösning 0,1 µm

Inmatningsenhet 0,1 µm

Inkrement 0,1 µm
