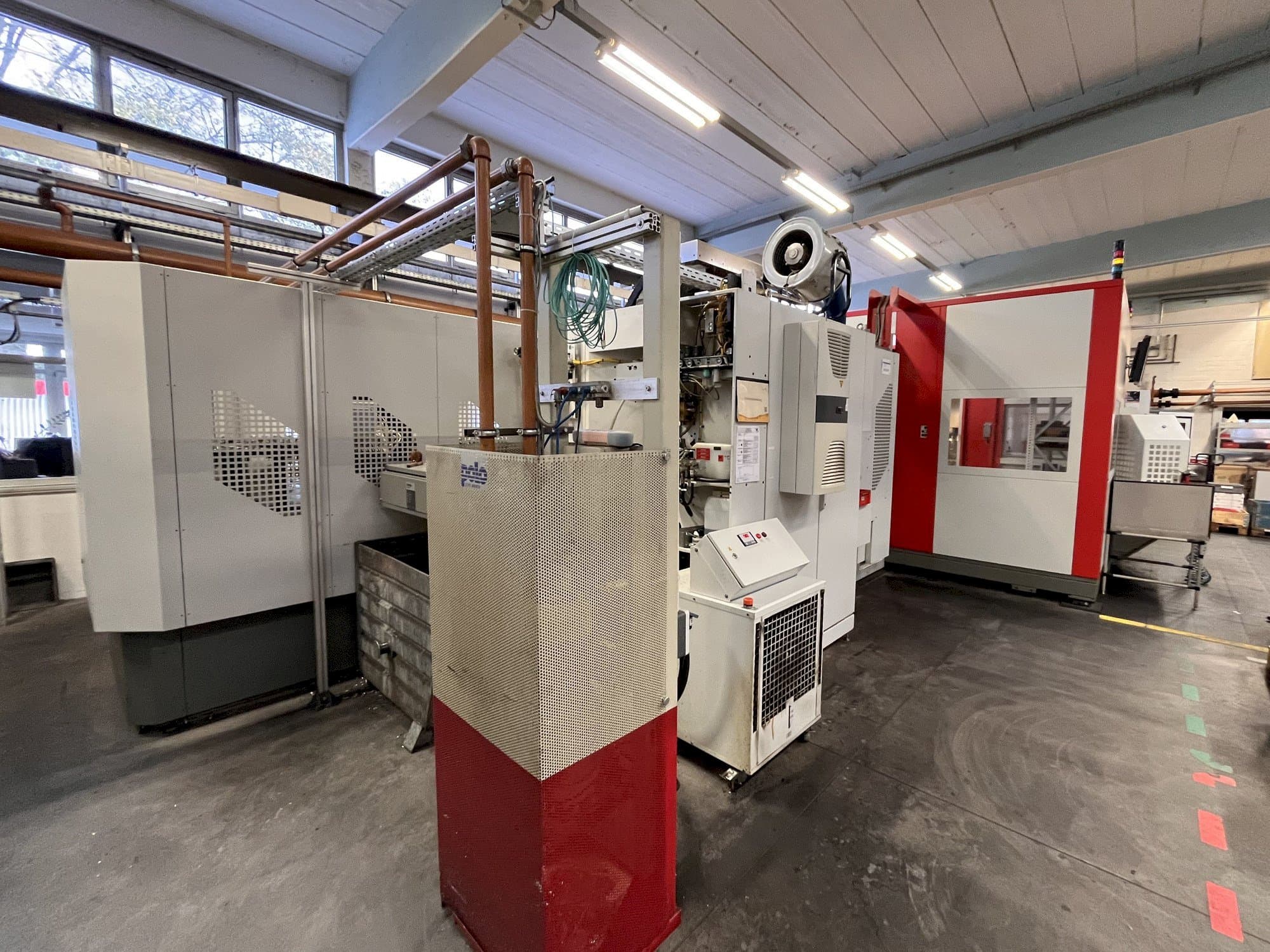

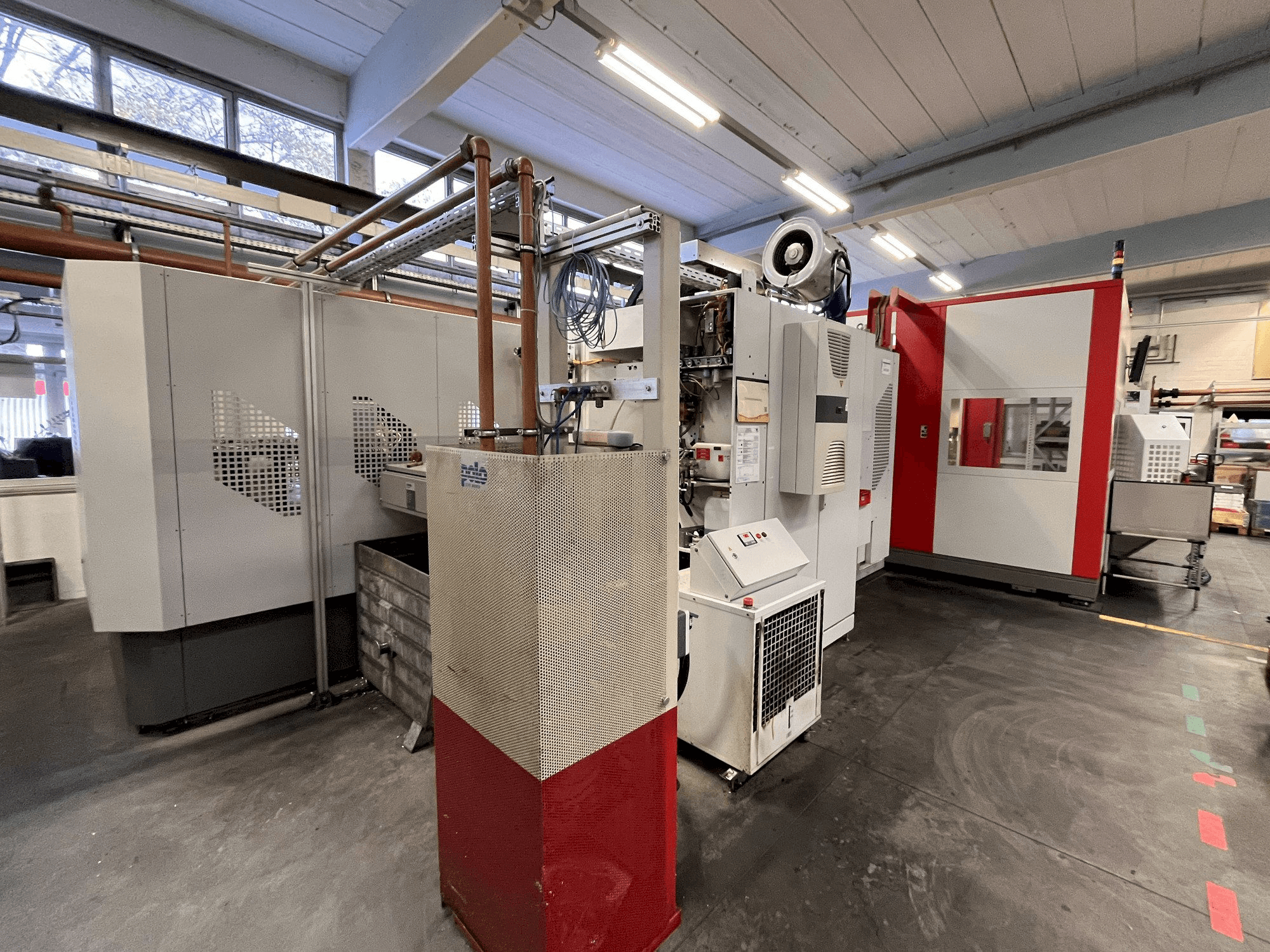

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00004

Ytterligare utrustning

• Cellen kommer med 10 pallar utan skruvstäd, 1 pall på varje maskin och 8 på automatiken

Maskinfördelar

Kvalitativa maskinfördelar

• Råvarulagringsplatser, 2x råvarulager för kubiska delar, 60 platser tillgängliga per lageryta. Råvara med måtten 50x15 kan laddas, 2x råmaterialbrickor för cylindriska delar, 56 platser tillgängliga per bricka. Delar med 6 mm tapp kan laddas
• 2x extra gripare: 1x för cylindrisk, 1x för kubiska delar
• Kuka med 6 axlar med en maximal pallvikt på 140 kg
• Kuka manuell styrenhet råvaruladdning via extern uppställningsstation
• Pallställ 300x300 med 24 platser - varav 22 pallar i ställningen, varav 3 är kraftklämblock för fastspänning av automatiska klämmor, 2 kubiska, 1x cylindriska
• Huvuddatorn körs på windows 10, soflex pcs körs på windows xp
• Soflex orderhantering version 4. 27

Tekniska maskinfördelar

• Matningshastighet: 45000 mm/min, spåntransportör
• Skraptransportör utan ikz
• Avblåsningsanordning, blåser utlopp genom spindelns mitt
• Manuellt kabintak, automatisk kabindörr
• Säkerhetsfönster i polykarbonat, sängspolning, luftrening för våg, statusljus
• Elektr. Värmekompensation itnc, elektrisk manuell styrmodul itnc, blum roll brott/mätning a3
• Driftsättning/tidning, mätsond: renishaw omp 40-2l
• Robot kuka kr 150-2 2000 (2008):
• Maskinvikt: 1267 kg, kontrollenhet märke: kuka modell: kcp2, antal axel: 6
• 1x manuellt klämblock, pallställ 400x400 med 18 utrymmen - varav 17 pallar i ställningen
