Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Mätfrekvens:

  • Standard / Enkel linje: 2 100 000 punkter/s

  • Fin: 900 000 punkter/sekund

• Skanningsområde: upp till 600 x 550 mm

  • Bredd i enlinjeläge: 300 mm

• Ljuskälla: 22 blå laserlinjer + 1 enskild blå laserlinje + 5 parallella blå laserlinjer

• Upplösning: upp till 0,02 mm

• Noggrannhet (med mål):

  • Volymetrisk (standard): 0,02 + 0,04 mm/m

  • Volymetrisk med skalstapel: 0,02 + 0,03 mm/m

  • Volymetrisk + fotogrammetri: 0,02 + 0,02 mm/m

  • Hålnoggrannhet: upp till 0,03 mm

  • Volymetrisk noggrannhet för hål: 0,03 + 0,04 mm/m

• Noggrannhet utan målmarkering:

  • Volymetrisk (standard): 0,05 + 0,02 mm/m

  • Volymetrisk noggrannhet för hål: 0,06 + 0,02 mm/m

• Inbyggd fotogrammetri:

  • Volymetrisk noggrannhet: 0,020 mm/m

  • Genomsnittlig avvikelse: 0,007 mm

• Skärpedjup:

  • Allmänt: 600–2500 mm

  • Per läge: Standard/Enkel linje 450 mm; Fin 150 mm

  • Maximalt skärpedjup vid största avstånd: 550 mm

• Avstånd:

  • Standard / Enkel linje: 300 mm

  • Fin: 150 mm

• Rekommenderad delstorlek: 0,1–6 m

• Fysiska egenskaper / drift:

  • Vikt: 1,3 kg

  • Mått: 300 x 150 x 75 mm

  • Anslutning: USB 3.0

  • Driftstemperatur: -10 till 40 °C

  • IP-klass: IP50

  • Luftfuktighet vid drift: 10–90 %, icke-kondenserande

• Exportformat: .stl, .ply, .obj, .txt, .xyz, .asc

• Anpassningsbara format: Tillgängliga

• Kompatibel programvara:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Tredjepartsprogram: PolyWorks, Metrologic och annan programvara som importerar punktmoln eller STL

• Viktiga funktioner:

  • Inbyggd fotogrammetri; mållös och dynamisk skanning

  • Galaxy-läge; 3 huvudsakliga skanningslägen med växling i farten

  • Hole Flash Capture; igenkänning av mål i flera storlekar (3 / 6 / 12 / 16 mm)

  • Omedelbar visuell LED-återkoppling

  • Trådlös skanningsfunktion

  • Stort avstånd

  • Förberedd för automatisering och integration med tredjepartsprogram

  • Kombinera data från olika lägen i en enda punktmoln/nätmodell

  • Lämplig för stora eller ömtåliga komponenter

• Certifieringar:

  • Certifierad enligt VDI/VDE 2634-3

  • Noggrannhetsvalidering utförd av ett ISO 17025-certifierat laboratorium

• Typiska tillämpningar/branscher:

  • Järnväg, allmän tillverkning, industriutrustning, fordonsindustri, sjöfart, icke-tillverkningsrelaterade tillämpningar

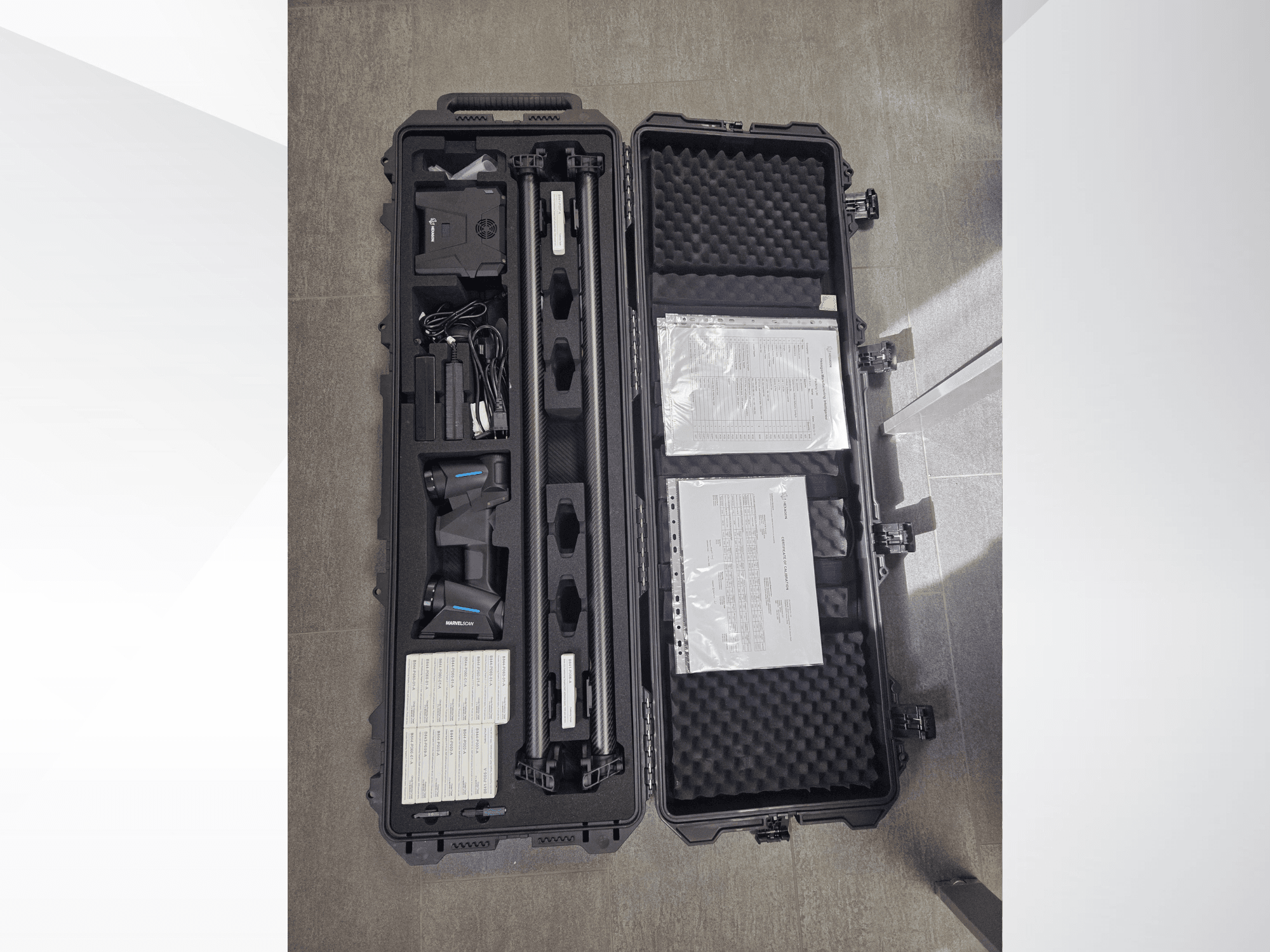

• Antal: 1 skanner

Tilläggsutrustning (tillbehör, ingår inte i basmaskinen)

• 3 mm positioneringsmål (ID), självhäftande

  • Artikelnummer: B841-P007-A

  • Antal ingår: 10 lådor; 1 000 st/låda (ca 10 000 st totalt)

• 6 mm positioneringsmål (ID), självhäftande

  • Artikelnummer: B841-P006-A

  • Antal i förpackningen: 10 lådor; 1 000 st/låda (totalt ca 10 000 st)

• 6 mm magnetiska kubformade positioneringsmål (ID)

  • Artikelnummer: B841-P050-126-A

  • Antal i förpackningen: 1 låda; 8 st/låda

• FREEBox-II trådlös skanningsmodul

  • Funktion: Trådlös 5G Wi-Fi-överföring och bearbetning av skanningsdata; ökar operatörens frihet och flexibilitet

  • Förpackningen innehåller:

    • 1 st FREEBox II trådlös modul med rem

    • 2 st 1 m FREEBox II USB-kablar

    • 1x nätadapter

    • 1x strömkabel

    • 1 st FREEBox-batteri

    • 1x resväska

    • 1x skruvmejselsats

    • Packlista

    • Snabbinstallationsguide
