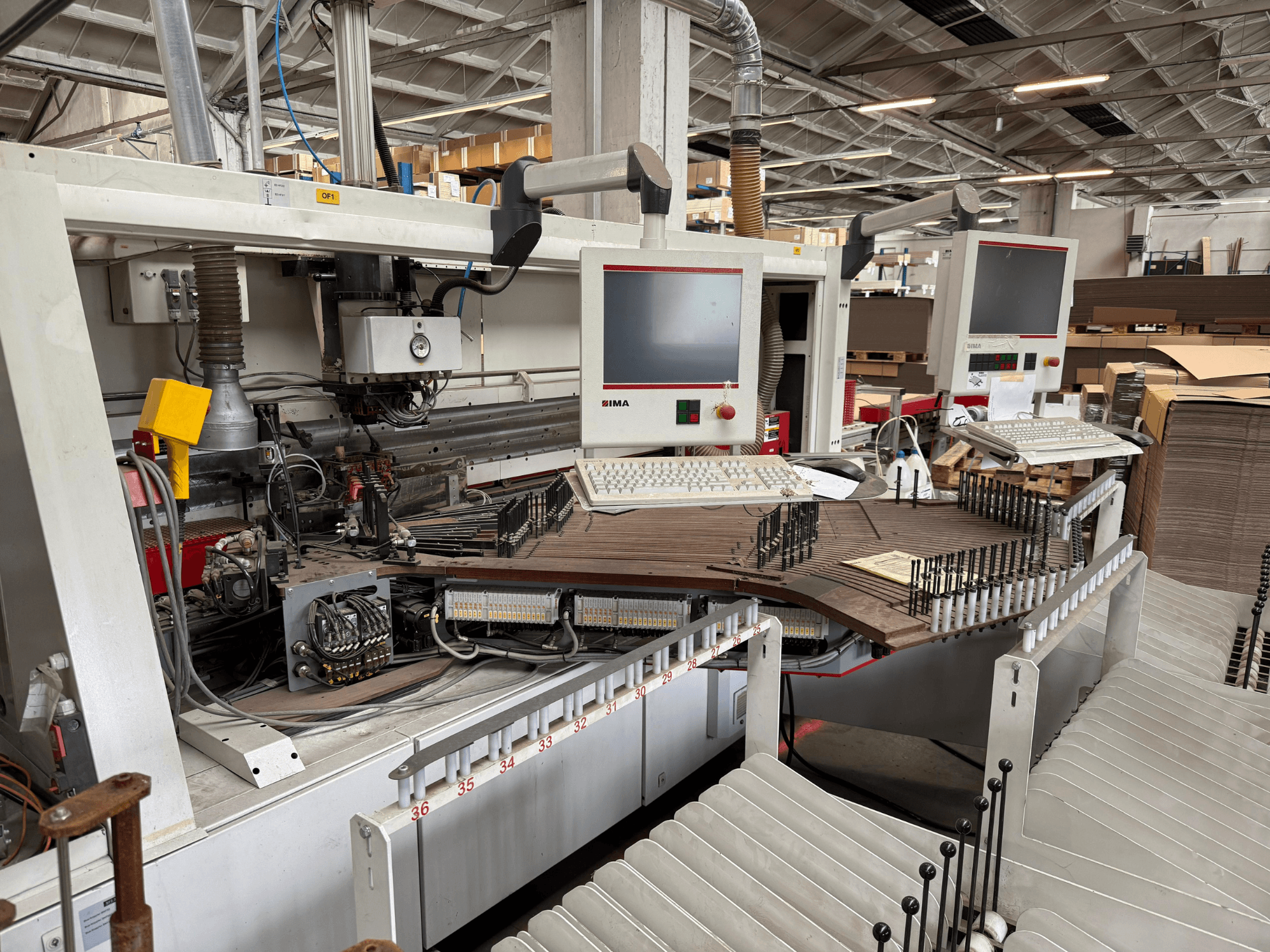

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Ytterligare information

• Motoreffekt: 2 x 45 kW, 150 Hz

• Motorhastighet: 9000 rpm

• Strömförsörjning: 230 V

• Värmeeffekt: 6 x 500 watt

• Justeringsområde: Vertikalt ca 17 mm, horisontellt ca 30 mm

• Slaglängd: Max. 8 mm

• Rullens diameter: Max. 850 mm

• Kanthöjd: 14 - 65 mm

• Projektion av arbetsstycke: Min. 30 mm + kanttjocklek, Max. 80 mm inklusive kanttjocklek

• Arbetsstyckets längd: Min. 130 mm

• Avstånd mellan arbetsstycken: Min. 300 mm

• Avstånd arbetsstycke: Min. 990 mm

• Arbetsstyckets tjocklek: Min. 8 mm, min. 12 mm med spårskiva, Max. 80 mm

• Projicering av arbetsstycke med enkel spårning: Min. 30 mm

• Dubbelspårning Arbetsstyckets utskjutning: Min. 38 mm för max. 4 profiler, Max. 50 mm

• Skärhuvudets diameter: 125 mm

• Motoraxel: 30 x 68 mm diameter

• Invändig gänga: M16, beroende på motor, vänster eller höger

• Skärtvärsnitt Motoreffekt: 0,20 kW, 200 Hz 400 V, 12000 rpm för max. 195 mm², Tillval: 0,66 kW, förlängning till max. 1100 mm²

• Verktygsdiameter: 160 mm / 48 tänder

• Svängbart område: 0 och 25 grader

• Arbetsstyckets hastighet: Max. 30 m/min för ett kanttvärsnitt på 3 x 45 mm

• Överhäng över kant: Överkant, max. 3 mm, underkant max. 2 mm för raka kanter

• Kantmaterial: Kant, max. 4 mm för trä och plast; Aluminium, max. 3 mm för trä och plast
