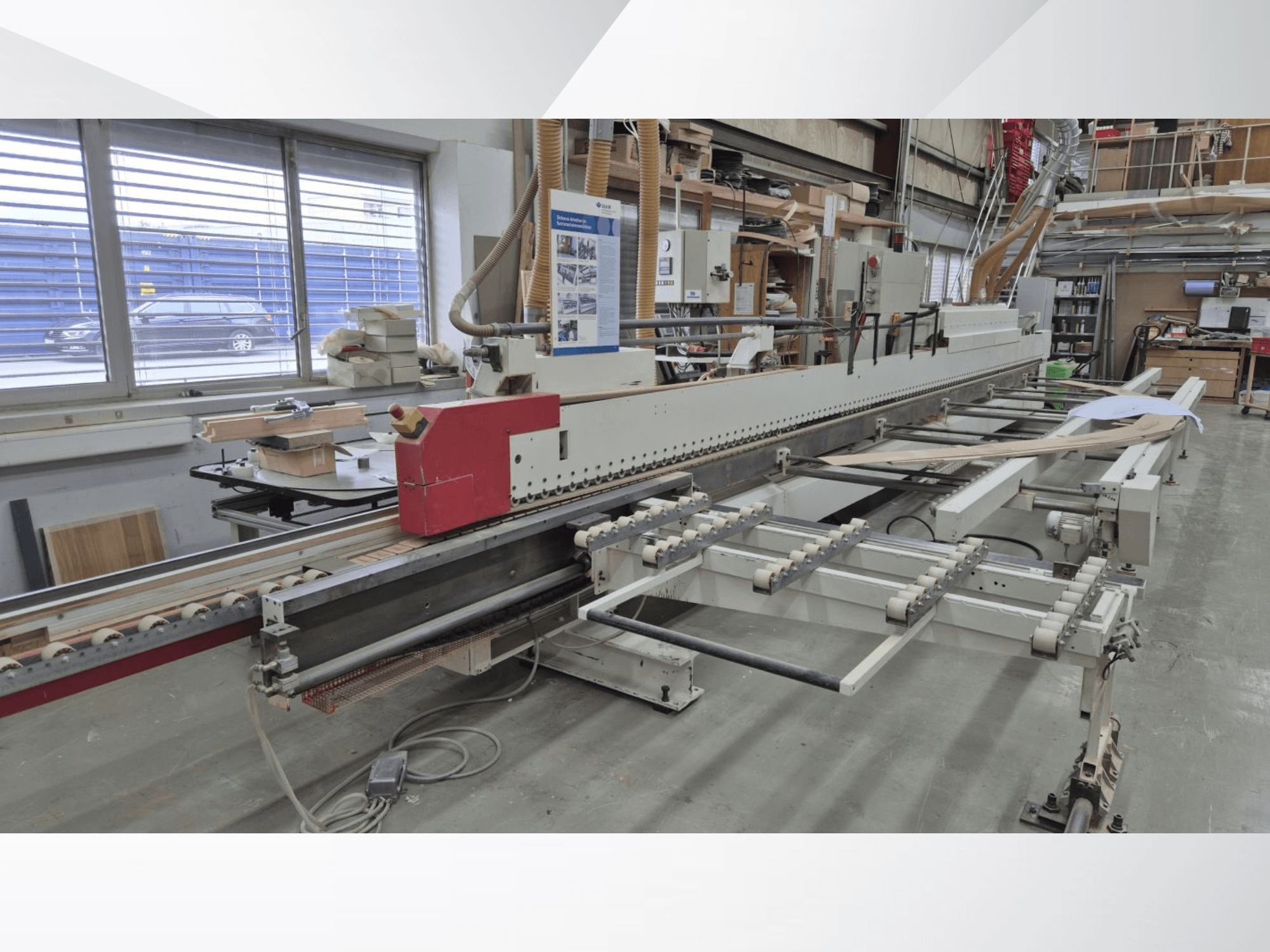

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Spindelmotorns effekt:

1 förfräsningsenhet med 2 motorer, vardera 3 kW

1 fräsenhet med 2 motorer, 1 kW

1 fräsenhet med 2 motorer, 660 W

Spindelhastighetsområde: 12 000 rpm

Värmekapacitet: 5,0 kW

Begagnad ensidig fals- och kantlistmaskin

Tillverkningsår: 2003

För fräsning, kantlistning och efterbearbetning av fals – endast på formade/förfalsade dörrar och dörrar utan fals

Vänstermaskin (fast anslag på vänster sida)

Total bearbetning i 3 genomgångar:

Vertikal kant: ca 70 mm

Limning av fals: ca 60 mm

Tung maskinbas som bärare för enheterna

Drivning för matningshastighet på ca 5–25 m/min., mekaniskt steglöst justerbar

Transportkedja med plastplattor, ca 80 mm breda, med automatisk centralsmörjning

Manuellt höjdjusterbart topptryck med 80 mm bred kilrem

Inmatningsbord

1 horisontellt, manuellt justerbart, ouppvärmt inmatningsstöd

1 styrbar förfräsningsenhet, ej svängbar, ej spårande

Limningsenhet för valfri användning av raka kanter eller softforming, genom byte av limappliceringsanordning

Kantmaterial:

Band: upp till 1,3 mm

Rullmaterial: 0,4–3 mm

Massiva träremsor: 6 mm

Maximal remslängd: 2550 mm

Listens höjd: 14–80 mm (beroende på limapplicering)

Manuell sidjustering för pneumatisk, rörlig limapplicering

Manuell höjdjustering från -15 mm till +10 mm

1 limapplikation 0,8 L, max. kanthöjd 70 mm, rak kant med pneumatisk snabbspärr, Chem-Coat, elektronisk temperaturreglering

1 smältlimapplikation 0,8 L med snabbspärr, kanthöjd max. 80 mm, mjuk kant, Chem-Coat, med temperaturreglering och styrenhet för remsor

1 automatisk Quickmelt-smältlimapplikation

1 dubbelmagasin för kantmaterial upp till 3,0 mm tjocklek, kan monteras manuellt på enkelrullsmagasinet

1 tryckzon för falsformning för pressning av kantmaterial till en fals med:

en aktiveringsenhet på 15 kW för återaktivering av kantmaterialet vid falsformning

ett pneumatiskt styrt formningsverktyg för den nedre vikkan

ett pneumatiskt styrt formningsverktyg för hela spåret

extra tryckrullar för kantområdena med fals

en elektropneumatisk sidorörlig anordning för hela tryckzonen

1 horisontell justering med mekanisk digital avläsning

1 kapningsenhet för 2 motorer monterade på det övre tryckområdet för kapning av fram- och bakkanten/listutskjutningen för kapning i jämnhöjd eller med fas

1 fräsenhet för 2 motorer med höjdspårning, sidospårning, för fräsning i jämnhöjd från botten och toppen, 30° svängbar

1 fräsenhet för 2 motorer med höjdsökning, sidosökning, för finfräsning från botten och toppen, 30° vridbar

Obs: De tekniska uppgifterna och beskrivningarna är kopior av den dåvarande orderbekräftelsen. Informationen är endast avsedd som vägledning och är inte bindande
