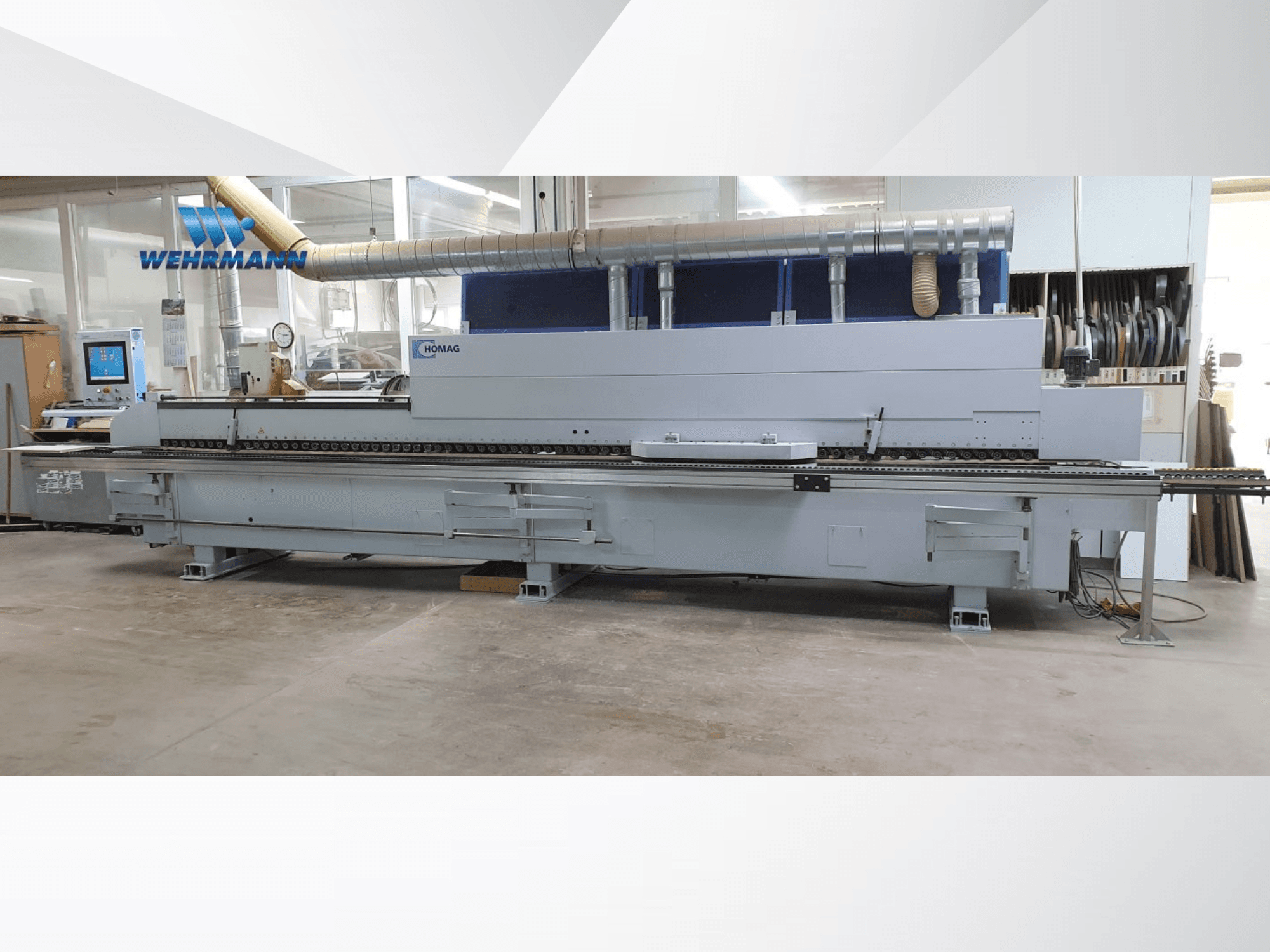

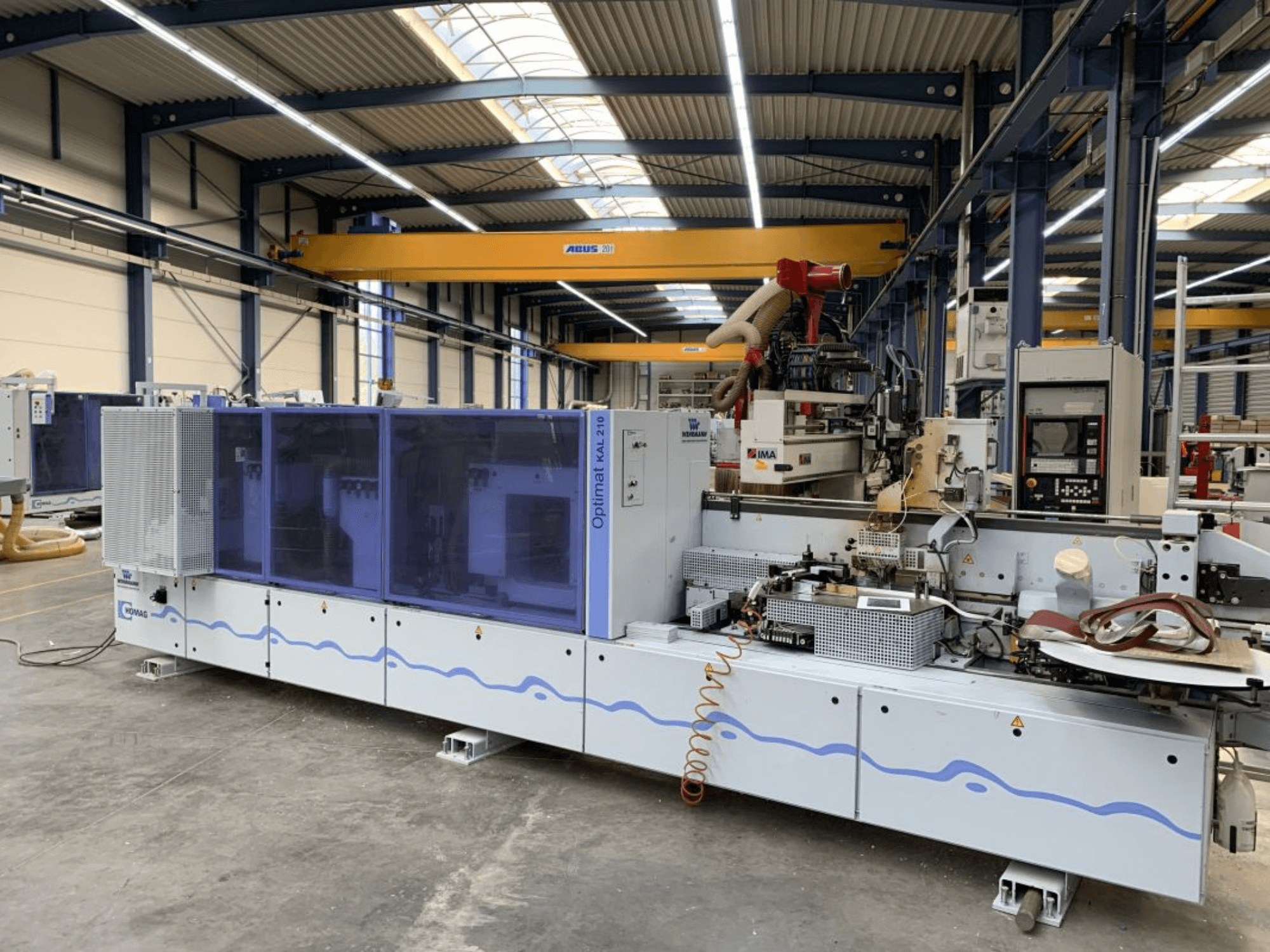

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

Ensidig kantlistningsmaskin

Märke: HOMAG

Typ: Optimat KAL210/6/A20/S2

År: 2008

Enkelsidig maskin för fogning av

raka arbetsstyckskanter, limning och efterbehandling av olika

olika kantmaterial från rulle eller i remsor,

upp till 20 mm kanttjocklek, i längs- och tvärgående passager.

Effektreglering PC22

Modernt styrsystem baserat på Windows-PC

Tekniska data

- Matningshastighet 18–25 m/min.

- Matningshastighet vid formfräsning FK11 max. 20 m/min.

- Arbetsstyckets tjocklek 8–60 mm

- Kantbandets tjocklek max. 0,4–20 mm

- Kantmaterial i rulle: 0,3–3 mm

Fogfräsningsenhet

- 2 motorer à 3 kW, 150 Hz, 9 000 varv/min.

för fogfräsning av arbetsstyckets kant före limning

- elektropneumatisk styrning av båda motorerna

Limningsenhet A20 – 2 valsar

Quickmelt-limningsenhet

- Elektronisk temperaturreglering med LED-display

magasin för 1 rulle, manuell

- för massiva kanter, remsor och rullar

- 1 kantmatare

- 1 rullhållare

Tryckzon C

- 1 driven förpressrulle, diameter 150 mm

- 6 pressvalsar, diameter 70 mm

ändbeskärningsenhet HL84 / 0,8 kW

- 2 motorer à 0,8 kW, 200 Hz, 12 000 varv/min.

- Motorerna kan vridas manuellt för fasning

Förfräsningsenhet 1,5 kW

- 2 motorer placerade ovanpå varandra, vardera 1,5 kW, 200 Hz, 12 000 varv/min.

Manuell hörnrundningsfräsenhet FK11

- För bearbetning av kantutskjutningarna på

arbetsstyckets övre och undre kant samt för

fräsning av arbetsstyckets fram- och bakkant

Bandslipenhet KS 10

- För slipning av raka kanter och kanter av massivt trä

Oscillerande slipband

Manuellt justerbart sliptryck

Profilslipenhet PS 10

- Bottenmonterad slipenhet

För slipning av profiler

Manuellt justerbart sliptryck

Automatiseringspaket för fasning/radie KAL210/6/A20

- Automatisk justering av matningslinjalen

- Automatisk justering av tryckzonen

- Pneumatisk justering från fasning till raksnitt

- Pneumatisk justering av trimningsmotorerna för plan- eller utskjutande trimning

- Pneumatisk justering av förfräsningsenheten för fräsning i jämnhöjd eller med överhäng

- Automatisk inställning från fasning till radiefräsning för formfräsning

- Pneumatisk justering PN10 / FA11

- Elektronisk höjdjustering

Obs!

Specifikationerna och beskrivningarna är en kopia av den dåvarande orderbekräftelsen. Uppgifterna är endast vägledande och är inte bindande.
