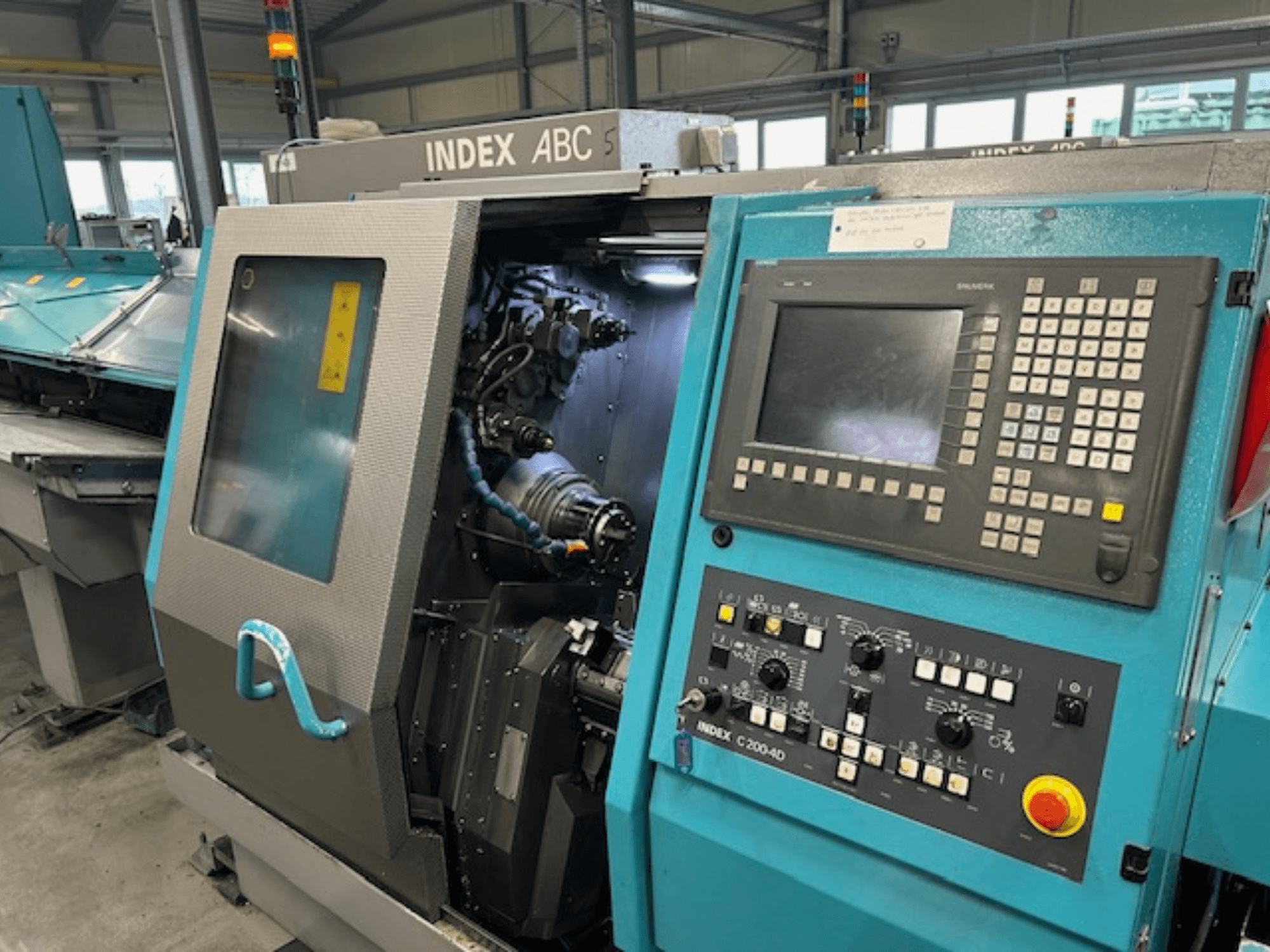

Index - ABCDE-TUR-IND-2007-00002

• Huvudspindel

  • Kapacitetsvarianter (spindelavstånd):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Spindeldiameter i främre lager:

    • 75 mm (modell 30)

    • 85 mm (modell 42)

    • 100 mm (modell 60 & 65)

  • Effekt Pmax vid 100% drift:

    • 7 / 10 / 13 kW (modell 30)

    • 7,5 / 13 / 20 kW (modell 42)

    • 7,5 / 13 / 20 kW (modell 60)

    • 13 / 20 kW (modell 65)

  • Effekt Pmax vid 40% drift:

    • 10 / 15 / 21 kW (modell 30)

    • 13,3 / 21 / 29 kW (modell 42 och 60)

    • 21 / 29 kW (modell 65)

  • Vridmoment Mdmax vid 100% drift:

    • 33 / 48 / 62 Nm (modell 30)

    • 35 / 62 / 95 Nm (modell 42 & 60)

    • 62 / 95 Nm (modell 65)

  • Vridmoment Mdmax vid 40% drift:

    • 48 / 69 / 102 Nm (modell 30)

    • 64 / 102 / 140 Nm (modell 42 & 60)

    • 102 / 140 Nm (modell 65)

  • Max varvtal:

    • 7500 rpm (modell 30)

    • 7000 rpm (modell 42)

    • 6000 rpm (modell 60 & 65)

  • Slaglängd för spänncylinder:

    • Fastspänning av spännhylsa: 7 mm

    • Fastspänning av chuck och spännhylsa: 20 mm

  • Övervakning av spännväg: 140 mm (med Rev. 2) / 160 mm (utan Rev. 2)

  • Expansionssteg:

    • C-axelns upplösning: 0.001°

    • Enhet för uppriktning/omkoppling (indexeringsvinkel): 2.5°

    • Stopp och utskjutning av arbetsstycke: D 42 / D 60

• Verktygsbärare: Revolver 1

  • Slidförflyttning: X 90 mm, Z 280 mm

  • Matningskraft: 5500 N (X och Z)

  • Snabbförflyttning: X 27 m/min, Z 36 m/min

  • Upplösning: X 0,5 µm, Z 1,0 µm

  • Antal verktyg: 7 + synkronspindel

  • Verktygssystem: Cylindriskt skaft DIN 69 880 (25 x 48 mm)

  • Omkopplingstid (en station): 0.3 s

  • Verktygsdrift (alla stationer): 4,2 kW, 7,5 Nm, 6000 rpm (Pmax/Mdmax vid 25% drift)

• Verktygsbärare: Revolver 2

  • Slidförflyttning: X 81 mm, Z 80 mm

  • Matningskraft: X 8300 N, Z 5500 N

  • Snabb travers: X 27 m/min, Z 36 m/min

  • Upplösning: X 0,5 µm, Z 1,0 µm

  • Antal verktyg: 6

  • Verktygssystem: Dovetail-fäste med cylindriskt skaft (25 x 40,3 mm)

  • Omkopplingstid (en station): 0.3 s

  • Verktygsdrift (alla stationer): 6,5 kW, 14 Nm, 4500 rpm (Pmax/Mdmax vid 25% drift)

  • Enhet för gängfräsning och polygonsvarvning: max 6000 varv/min (max 2 stationer samtidigt)

• Bakre verktygshållare (bakbearbetning)

  • Slidförflyttning: X 280 mm, Z 280 mm

  • Max antal verktyg: 6

  • Verktygssystem: Svanssvansfäste

• Backborrningsenhet (valfri expansion)

  • Max antal fasta verktyg: 5

  • Max. drivna verktyg: 2

  • Prestanda för drivna verktyg (vid 25% drift): 4,5 kW, 8 Nm, 6000 rpm

  • Verktygshållarens hål: 25 mm (DIN 69 880) / 1 tum

• Materialhantering (integrerad materialmatningsenhet)

  • Stångdiameter max: 52 mm

  • Justerbar matningsbana max: 80 mm

  • Matningskraft: 3000 N

• Vätskor och system

  • Kylvätskesystem: 60 (80) l/min, 5,5 (8) bar, tank 220 l; omkopplingsbar pump max 18 bar, 20 l/min

  • Hydraulsystem: 19 l/min, 90 bar, tank 50 l

• Mått (utan lastmagasin och spåntransportör)

  • Golvyta: 2.4 m²

  • Spindelns centrumhöjd (över golv): 1010 mm

Ytterligare utrustning

• Stångmagasin (stångmatare), modeller LM3200 / LM3700 / LM4200

  • Stånglängd max: 3,2 m / 3,7 m / 4,2 m

  • Stångdiameter intervall: 6-52 mm

• Transportör för spån

  • Typ av transportör: Gångjärnstyp eller skrapband

  • Utmatningshöjd: 840 mm
