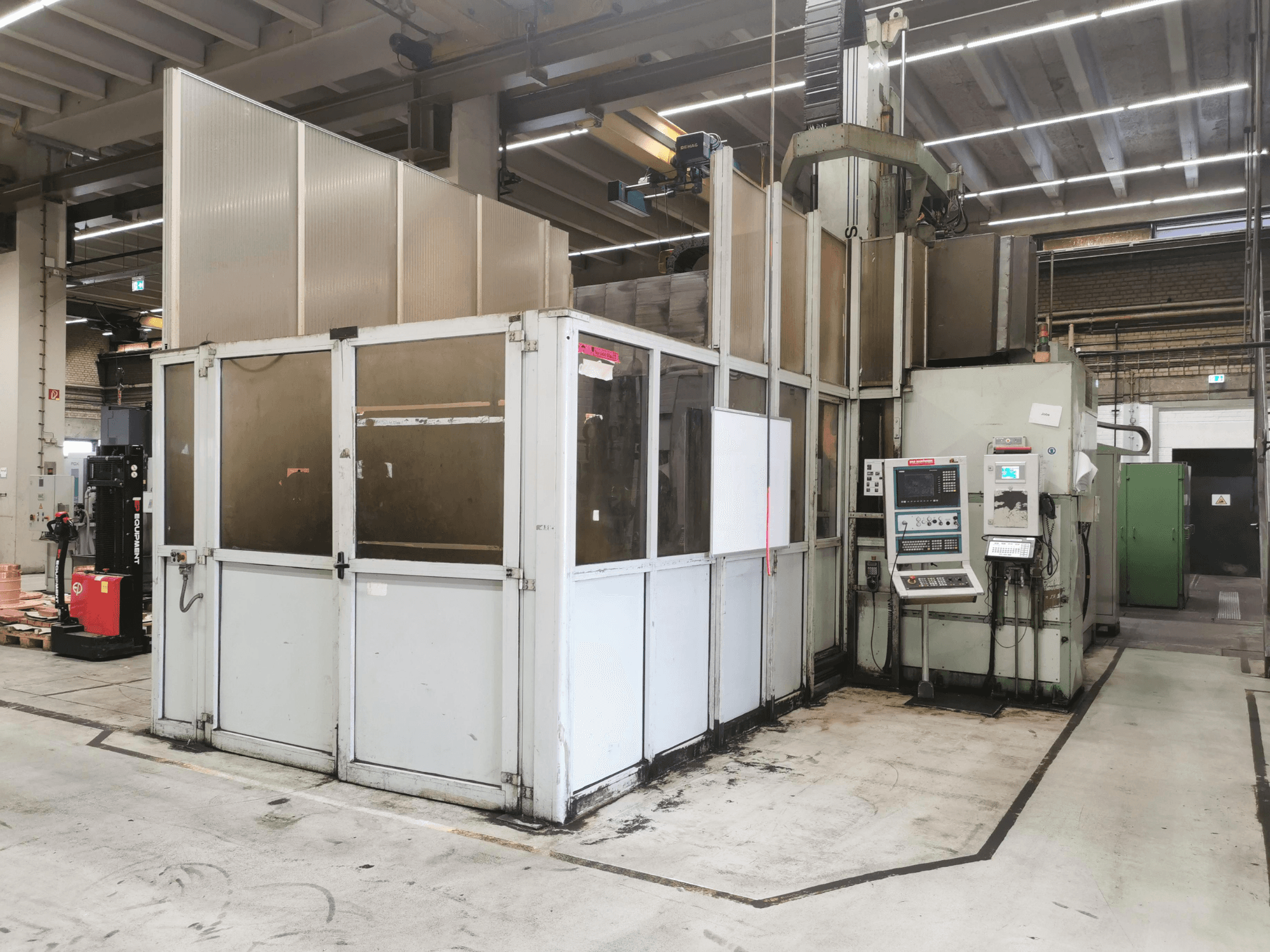

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Styrsystem: Siemens Sinumerik 840D (programvaruversion 3.7 MMc 103, JO'CAM NC-styrning)

- Driftstid: 91 055,12 h

- Spindeltimmar: 34 019,20 h

- X-axelns slaglängd (längsgående): 3 400 mm (+ 2 000 mm för pallväxlare)

- Y-axelns rörelseområde (tvärgående): 2 500 mm

- Z-axelns rörelseområde (vertikalt): 1 250 mm

- Avstånd mellan pelarna: 2 200 mm

- C-axel (vridhuvud – första rotation): ±400°

- A-axel (vridhuvud – andra rotationen): 220° (±110°)

- Minsta positionssteg för linjära axlar (X-Y-Z): 0,001 mm (0,00004 tum) / 0,0005 mm

- Minsta positionssteg för vinkelaxlar (C-A): 1° (6 000 Nm)

- Hastighet för linjära axlar (X-Y-Z): 5 till 16 000 mm/min

- Vinkelaxlarnas hastighet (C/A): 50 / 30 grader/sek

- Spindelkon: HSK-A-63

- Spindelhastighet: 500–4 000 varv/min

- Spindelmotoreffekt S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Spindelmotortyp: Siemens typ DMR 160.AS.4.FFS

- Vridhuvudets vridpunkt: 250 mm

- Arbetsbordets mått: 3 000 x 1 500 mm

- Arbetsbordets bärförmåga: 12 000 kg

- Pallstorlek: 2 500 x 1 500 mm

- Pallens bärförmåga: 8 000 kg

- Verktygsmagasinets kapacitet: 16/32 positioner (kedjetyp)

- Kapacitet för JO'TOOL statiskt verktygsställ: 12 till 360 verktyg

- Elförsörjning: ~70 till 96 kVA

- Trefasströmförsörjning: 380 V – 50 Hz / 480 V – 60 Hz

- Maskinens grundvikt: 50 000 kg

- Maskinens mått (golvytan): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Tryckluftspumpar / kylvätsketank: Johnson (tätningsmaterial: Viton)

- Tillval och tillbehör: Vinkelhuvud, 2x gaffelhuvuden, huvudmagasin, 2x vridhuvuden, spindel med huvud, spindel utan huvud, 3-A-huvudfäste, komplett ersättningsspindel, alla nya eller reparerade axelmotorer i lager, dokumentation bestående av ca 4 mappar (inklusive manualer, reparationsfakturor, felrapport från 2006 tillgänglig)

Verktygsmagasin ingår ej
