JUNKER Quickpoint 5002/20 Cylindrisk slipmaskin

Visa på originalspråket

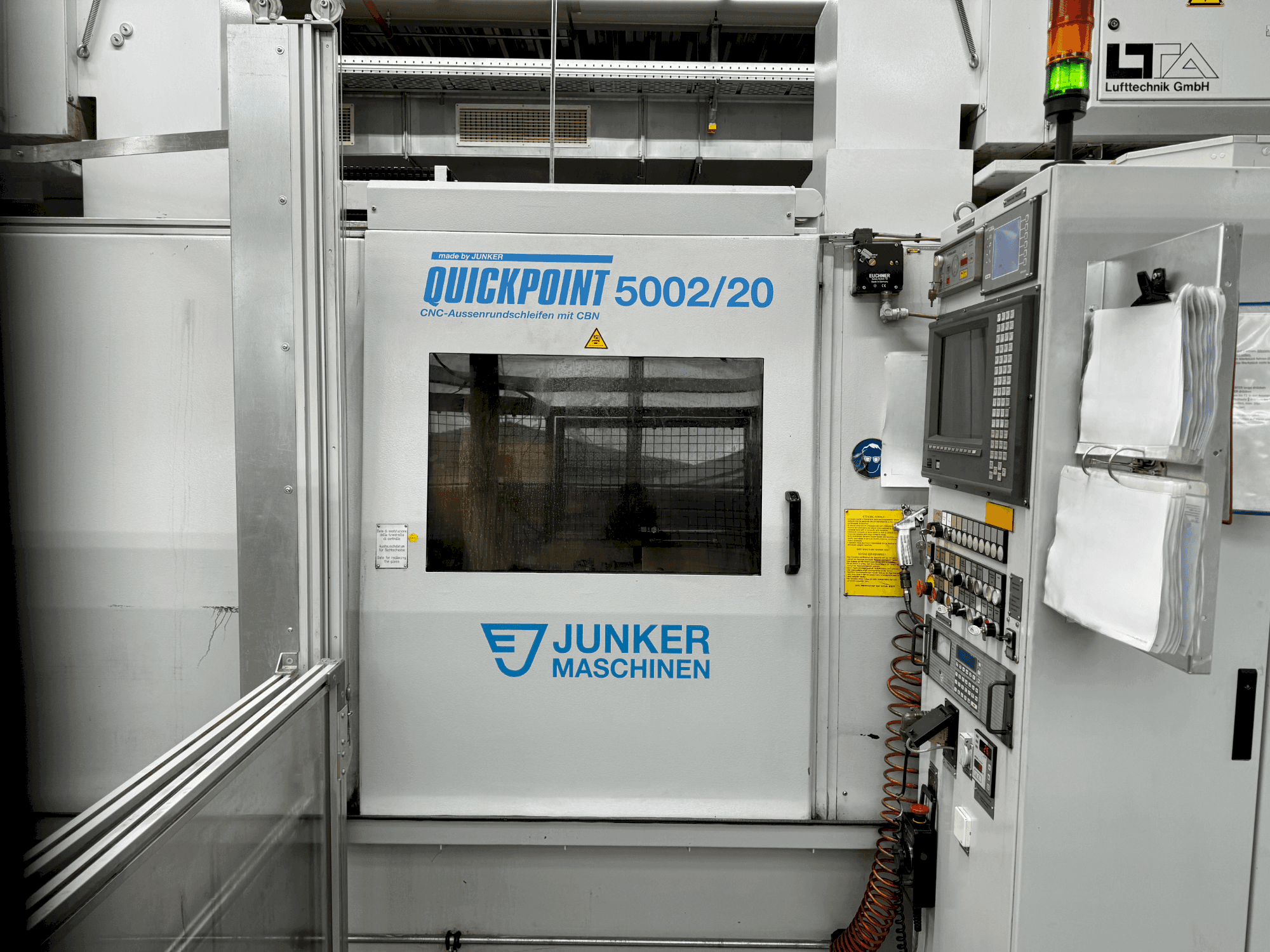

Denna JUNKER Quickpoint 5002/20 cylindrisk slipmaskin tillverkades år 2000 i Tyskland. Den har en slipdiameter på 280 mm och en sliplängd på 900 mm. Utrustad med en rörelse z-axel på 900 mm klarar den en max. arbetsstyckets vikt 30 kg. Som styrenhet har den en FANUC 15-TB styrning. Den levereras med 2x utsugsenheter (tillverkade av LTA) och ett oljefiltersystem (inbyggt). Maskinen används för närvarande som en del av en robotlinje och kommer att säljas på grund av att den ersätts med en ny maskin. Se foto- och videogalleri för fler intryck.

Översikt

märke: JUNKER
år: 2000
MODELL: Quickpoint 5002/20
tillämpningstyp: Slipning
Plats: Tyskland
maskintyp: Slipmaskin
tillgänglighet: Såld
styrenhetens märke: FANUC
GINDUMAC-ID: DE-GRI-JUN-2000-00001

Teknisk information

Allmän information

Bredd: approx. 5000 mm
Djup: approx. 5000 mm
Höjd: approx. 2500 mm
Maskinvikt: approx. 15000 kg

Styrenhet

Märke: FANUC
Modell: 15-TB

Huvuddrev

Antal axlar: 3

Rörelse

Z-AXEL Rörelse: 900 mm

Arbetsstycke

Arbetstyckets diameter: 250 mm
Arbetsstycke Z: 900 mm
Vikt arbetsstycke: max. 30 kg

Tail Stock

Pinoldiameter: 100 x 430 mm

Ytterligare utrustning

- 2x extraktionsenheter (tillverkade av LTA)
- Oljefiltersystem till stor del självbyggt i uppsamlingstråg, system med magnetavskiljare (troligen endast villkorligt återanvändbart, men för närvarande funktionellt), för närvarande byggt i kallsplit design med intern kylare och extern kondensor
- Ersättningsslipskivor kan överlämnas om de fortfarande finns tillgängliga vid demonteringsdatum
- Ytterligare tillbehör, såsom spetsar, drivsystem, mätsonder etc. skulle också finnas tillgängliga och skulle kunna ges bort

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - Lastsystem: manuell
- - Arbetshuvud: fast
- - Arbetsstyckesspindel // dimension: 100 x 400 mm, permanent fettsmörjning, lagerskydd med tryckluft, drivning av servomotorer (c-axel), kon och specialfixtur mk4 eller junker standardkrage ⌀ 75 mm
- - Baksäck // manuellt via kedjehjul, chucktryck justerbart via hydraulik
- - Stopphylsa // ⌀ 100 x 430 mm, mk 4 resp. Junker standardkrage ⌀ 75 mm
- - Slipbord // z-axel (cnc-styrd)
- - Hjulhuvud // inmatning: x-axel (cnc-styrd), horisontell: -6° till + 15°, b-axel (cnc-styrd), vertikal: -0. 5°, 0° och +0. 5° (op-svängning)
- - Slipspindel // ⌀ 180 x 400 mm, fläns: ⌀ 190 mm, standardkrage: ⌀ 127 mm, drivkraft: 24 kw
- - Slipskiva // borazon (cbn) eller diamant, diameter: ⌀ 400 mm, hål: ⌀ 127 mm, beläggningsbredd: 5 mm
Kvalitativa maskinfördelar:
- - Maskinen är alltid mycket väl underhållen
- - Solid och pålitlig produktionslinje
- - Quickpoint-maskiner kan användas för ett brett spektrum av applikationer och har samtidigt imponerande produktivitet
- - Mångsidighet och utmärkt kvalitet på arbetsstycket
- - 3 axlar (x, z och b)

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
