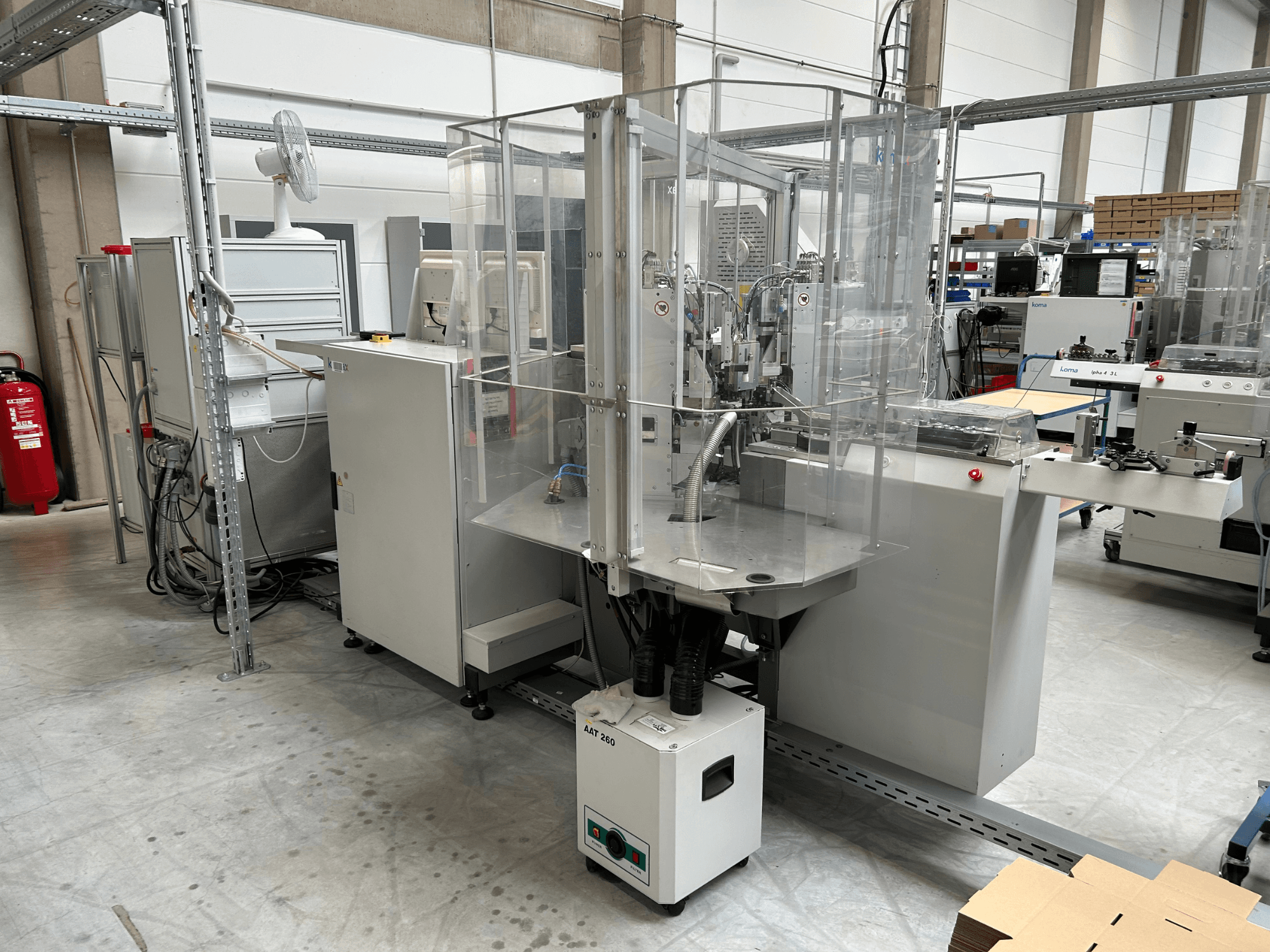

KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (trådförvaringsenhet)

• Tillverkare: Komax France

• Strömförsörjning: 3 × 400 V (3P+N)

• Frekvens: 50–60 Hz

• Maximal effektförbrukning: 5 500 VA

• Lufttryck: 4–6 bar

Cosmotec-kylenhet

• Tillverkare: Cosmotec

• Modell: XVA36 03 320

• Frekvens: 50/60 Hz

• Ström: 0,51 A

Schunk KM-CFK-564MF (svetsmodul 1)

• Tillverkare: Schunk

• Modell: KM-CFK-564MF

• Tillverkningsår: 2012

• Nominell effekt (50 % arbetscykel): 120 kVA

• Nominell primärspänning: 500 V

• Nominell frekvens: 1000 Hz

• Matningskraft: 43 kVA

• Sekundär arbetsström (50 % arbetscykel): 15,6 kA

• Sekundär kortslutningsström: 120 kA

• Sekundär tomgångsspänning: Upp till 8 V

• Elektrodkraft: 31–187 daN

• Vikt: 180 kg

Schunk KM-CFK-564MF (svetsmodul 2)

• Tillverkare: Schunk

• Modell: KM-CFK-564MF

• Tillverkningsår: 2012

• Nominell effekt (50 % arbetscykel): 120 kVA

• Nominell primärspänning: 500 V

• Nominell frekvens: 1000 Hz

• Matningskraft: 43 kVA

• Sekundär arbetsström (50 % arbetscykel): 15,6 kA

• Sekundär kortslutningsström: 120 kA

• Sekundär tomgångsspänning: Upp till 8 V

• Elektrodkraft: 31–187 daN

• Vikt: 180 kg

Systemets omfattning:

• Helautomatisk maskin Komax Alpha 433 L

• Komax ADS 123 trådförvaringsenhet

• Säkerhetshölje

• Utsugssystem (AAT 260)

• Driftsdator och styrenhet

• Olika press- och bearbetningsmoduler, tillval

• Ytterligare tillbehör finns tillgängliga på begäran

Används för:

• Systemet är i funktionsdugligt skick och har använts för automatisk bearbetning av kablar, inklusive kapning, avskalning, pressning och svetsning

• Alla system är för närvarande fortfarande strömförsörjda och fullt funktionsdugliga

• Cirka 30 000 driftstimmar
