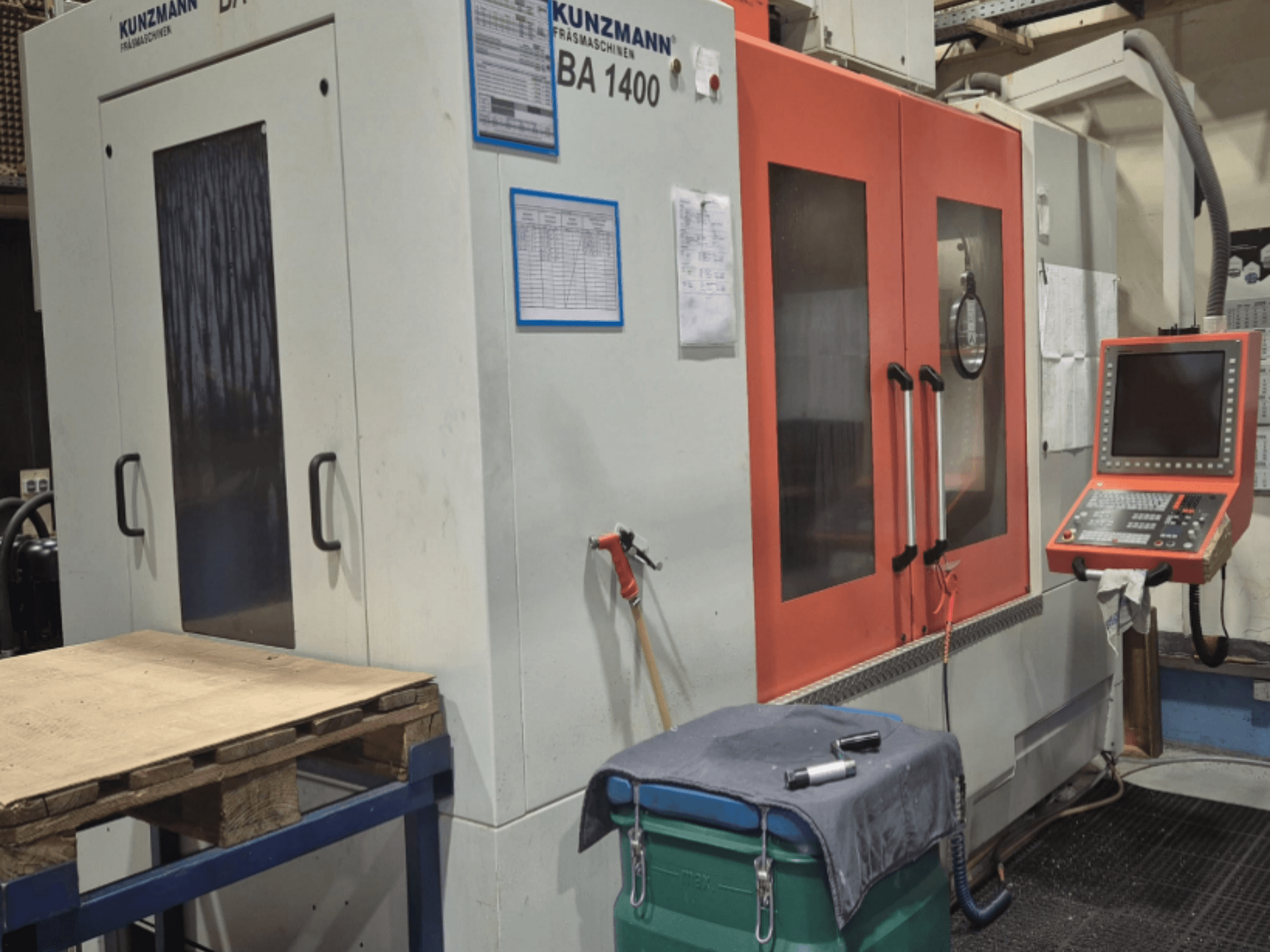

KUNZMANN BA1400 Vertikal fleroperationsmaskin framifrån, med orange dörrar, kontrollpanel och arbetsbord.
KUNZMANN BA1400 Vertikal fleroperationsmaskin framifrån, med orange dörrar, kontrollpanel och arbetsbord.

KUNZMANN - BA1400DE-MIL-KUN-2017-00001

674 245 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 3-axliga KUNZMANN BA1400 tillverkades år 2017. Den har en kraftfull motor på 28 kW och en Heidenhain TNC 640-styrenhet. Maskinen har en bordsstorlek på 1400 x 710 mm och kan hantera en maximal arbetsstyckesvikt på 1500 kg. Om du är ute efter högkvalitativa bearbetningsmöjligheter kan du överväga KUNZMANN BA1400 vertikala bearbetningscenter som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: KUNZMANN
  • år: 2017
  • MODELL: BA1400
  • tillämpningstyp: Fräsning
  • Plats: Tyskland
  • maskintyp: Vertikalt bearbetningscenter
  • styrenhetens märke: HEIDENHAIN

Teknisk information - KUNZMANN BA1400

Styrenhet

  • Styrmärke: HEIDENHAIN
  • Styrmodell: TNC 640

Rörelse

  • Antal axlar: 3
  • X-axelns rörelse: 1400 mm
  • Y-axelns rörelse: 700 mm
  • Z-axelns rörelse: 760 mm

Teknisk specifikation

  • Max. verktygsvikt: 160 kg
  • Spindeleffekt: 28 kW
  • Spindelhastighet: 10000 RPM
  • Keglestorlek: SK 40

Ytterligare information

  • Styrning Heidenhain TNC 640

  • Standardspindel SK40 (remdriven)

  • Spindel med konisk spindel SK40

  • Varvtal 10.000 rpm

  • Vertikal spindel steglöst justerbar 20-10.000 rpm

  • Effekt 28 kW

  • Effekt 100% intermittens 10,0 kW

  • Effekt vid 40% intermittens 14,0 kW

  • Effekt vid 100 % intermittens 20,0 kW

  • Effekt vid 40% intermittens 25,0 kW

  • Vridmoment vid frässpindel 100% arbetscykel 130 Nm

  • Vridmoment vid frässpindel 40% intermittens 190 Nm

  • Vridmoment vid frässpindel 100% arbetscykel 180 Nm

  • Vridmoment vid frässpindel 40% intermittens 240 Nm

  • MAS-BT40 verktygshållare med dragbult DIN 69872 A

  • Verktygsväxlare 40 positioner (kedjemagasin)

  • Max verktygsvikt 160 kg

  • Verktygsbytestid 3 sek

  • Tid från spån till spån 8 sek

  • Bordets mått 1400 × 710 mm

  • Max vikt på arbetsstycket 1500 kg

  • X-axelns rörelse 1400 mm

  • Y-axelns rörelse 700 mm

  • Z-axelns rörelse 760 mm

  • Arbetsområde X-axel 1400 mm

  • Arbetsområde Y-axel 700 mm

  • Arbetsområde Z-axel 750 mm

  • Avstånd mellan spindel och bord 180-930 mm

  • Spindelcentrum till pelare 760 mm

  • Matningshastighet X/Y/Z 10 m/min

  • Snabbföring X/Y/Z 20 m/minBruslösa digitala servomotorer på alla axlar

  • Spåntransportör med kylvätsketag (LU-version)

  • Kylvätska genom spindeln upp till 40 bar

  • Kylvätskeflöde 25 l/min vid 40 bar

  • Automatisk finfiltrering av kylvätska 40 µm

  • Roterande visningsfönster i främre dörren

  • System för utsugning av oljedimma med flerstegsfiltrering (H13-filter)

  • Elektronisk handratt HR 510 FS med integrerade knappar och nödstopp

  • Avkännarsystem TS 460 med radioöverföring

  • Automatisk verktygsmätning Heidenhain TT 46

  • Mätnoggrannhet ≤ 15 µm

  • Max sondböjning 5 mm

  • Avkännarhastighet max 5 m/min

  • DXF-konverteringsprogram för överföring av 2D-konturer

  • PC-programvara teleservice för fjärrdiagnostik och underhåll

  • Driftspänning 400 V 50 Hz

  • Effektförbrukning 35 kVA

  • Styrspänning 24 V

  • Maskinvikt ca 8,5 ton

  • Maskinens vikt ca 12000 kg

  • Maskinens mått ca 4,20 × 2,45 × 3,09 m

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
