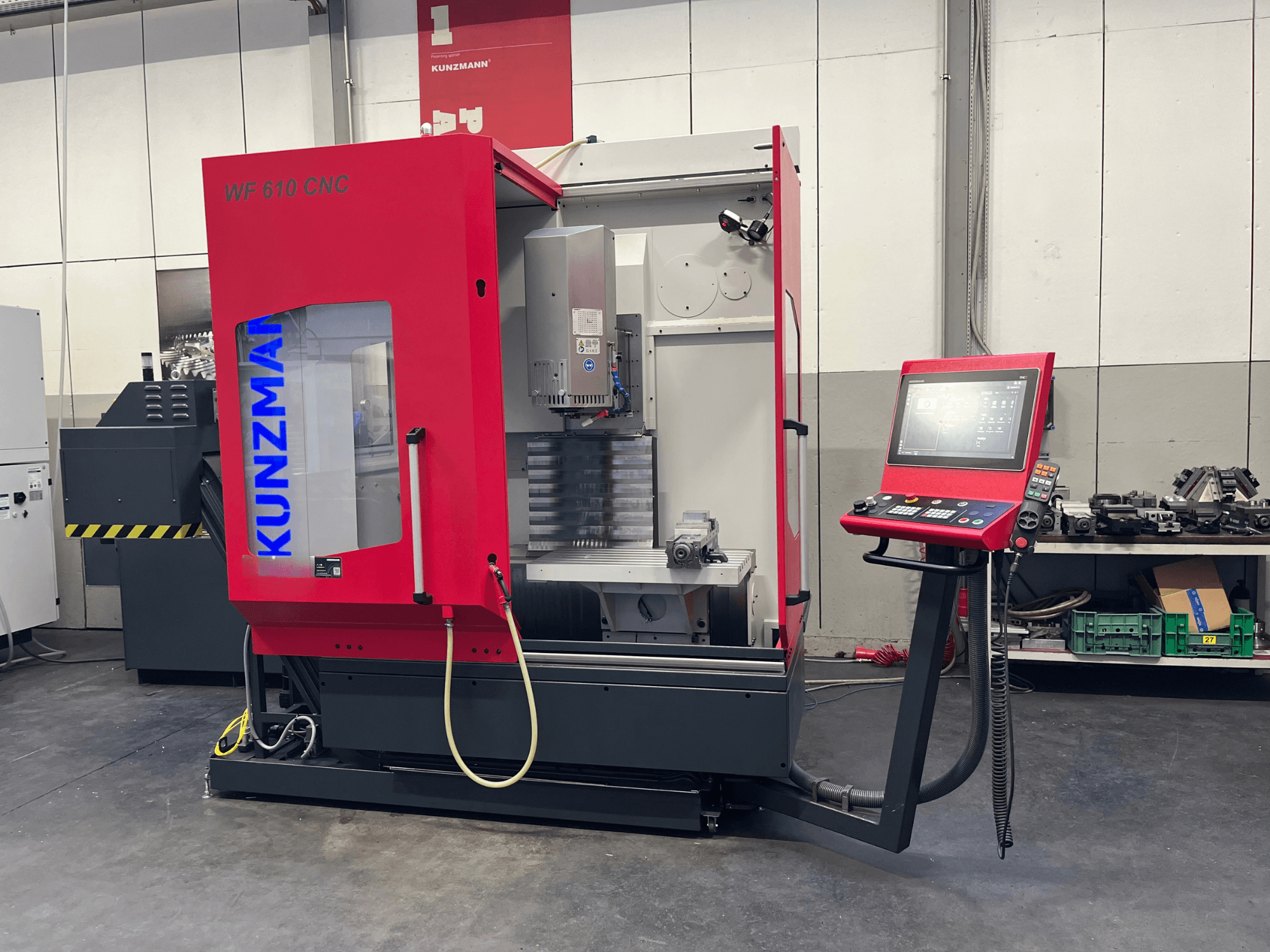

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Demonstrationsmaskin

- Spindeltimmar: 332 h

- Programkörtid: 310 h

- Matningshastighet (snabbförflyttning): X/Y/Z upp till max. 30/30/15 m/min

- Huvuddrivning (tillval installerat): SK 40-motorspindel, 1–12 000 varv/min (tillverkad i Schweiz)

- Spindeleffekt: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Spindelmoment: 43 Nm (S1-100 % ED vid 1 880 rpm) / 58 Nm (S6-40 % ED vid 1 880 rpm)

- Verktygsfattning: SK 40 enligt DIN ISO 7388-1 form AD (tidigare DIN 69871 AD) med dragbult enligt DIN ISO 7388-3 form AD (tidigare DIN 69872)

- Verktygsspänning: Mekanisk, spännkraft 10 000 N, hydraulisk frigöring

- Vertikalt fräshuvud: Direktdrivet, manuellt lutbart -5/+90°, utdragbar spindel med vridmekanism (slaglängd 70 mm, fastspännbar)

- Styvt vinkelbord: 800 x 425 mm

- T-spår på bordet: 6 x 14 H7 (delning 63 mm)

- Max. bordsbelastning: 300 kg

- Verktygsväxlare: 20-platsars skivmagasin, SK 40

- Max. verktygsdiameter: 75 mm (fullt magasin) / 150 mm (med intilliggande tomma fack)

- Max. verktygslängd: 250 mm

- Max. verktygsvikt: 8 kg

- Verktygsbytestid: ca 3 s (från spån till spån ca 15 s)

- Positioneringsnoggrannhet (ISO 230-2): 0,008 mm (direkta linjära mätsystem)

- Repeterbarhet (ISO 230-2): 0,006 mm (direkta linjära mätsystem)

- Mätsystem: HEIDENHAIN absolut direkt linjärt mätsystem (upplösning 0,001 mm)

- Kylvätska genom spindeln (IKZ): 50 bar högtryckspump (26 l/min), 4-stegs tryckjustering (15/25/40/50 bar), 25 µm filter med dubbelbrytare

- Intern luftkylning: Luftkylning genom spindeln, programmerbar med M-funktion

- Extern luftkylning: Flexibel ledad slang, programmerbar via M-funktion

- Pappersbandfilterenhet: Trommel-mulden-filter med 600 l extern tank, filterdukstyp VDF150/50/50 (150 g/m²) (mått: 1800 x 860 x 1620 mm)

- Spåntransportör: Gångjärnsbandtransportör integrerad i 115 l kylvätsketank, 60° lutning, sidoutmatning till vänster (höjd 870 / 1060 / 1200 mm)

- Arbetsstycksgivare: HEIDENHAIN TS 460 3D-givare (infraröd) med SE 661 sändare/mottagare

- Förberedelse för ytterligare axlar: Förberedelse för 4:e axeln (axelstyrenhet i elskåp, förkopplad gränssnittsanslutning)

- Automatiseringsgränssnitt: Förberedelsessats för EDUCATION4.0-cobotcell (Harting-kontakt för I/O-gränssnitt, pneumatisk anslutning samt 2 pneumatiska bordsanslutningar, max. 6 bar)

- Skåpdörr: Automatisk skjutdörr framtill med remdrift (manuell tryckknapp och programmerbar)

- Programvarutillval: OCM (Optimized Contour Milling) för avancerad trokoidfräsning

- Handhjul: HEIDENHAIN HR 510 FS elektroniskt handhjul med axelval och nödstopp

- Driftspänning: 400 V, 50 Hz

- Effektförbrukning: ca 21 kVA

- Styrspänning: 24 V - Tryckluftsförsörjning: 6,5–10 bar (minst 6,5 bar krävs vid maskinen)

- Maskinvikt: ca 2 900 kg (med verktygsväxlare)
