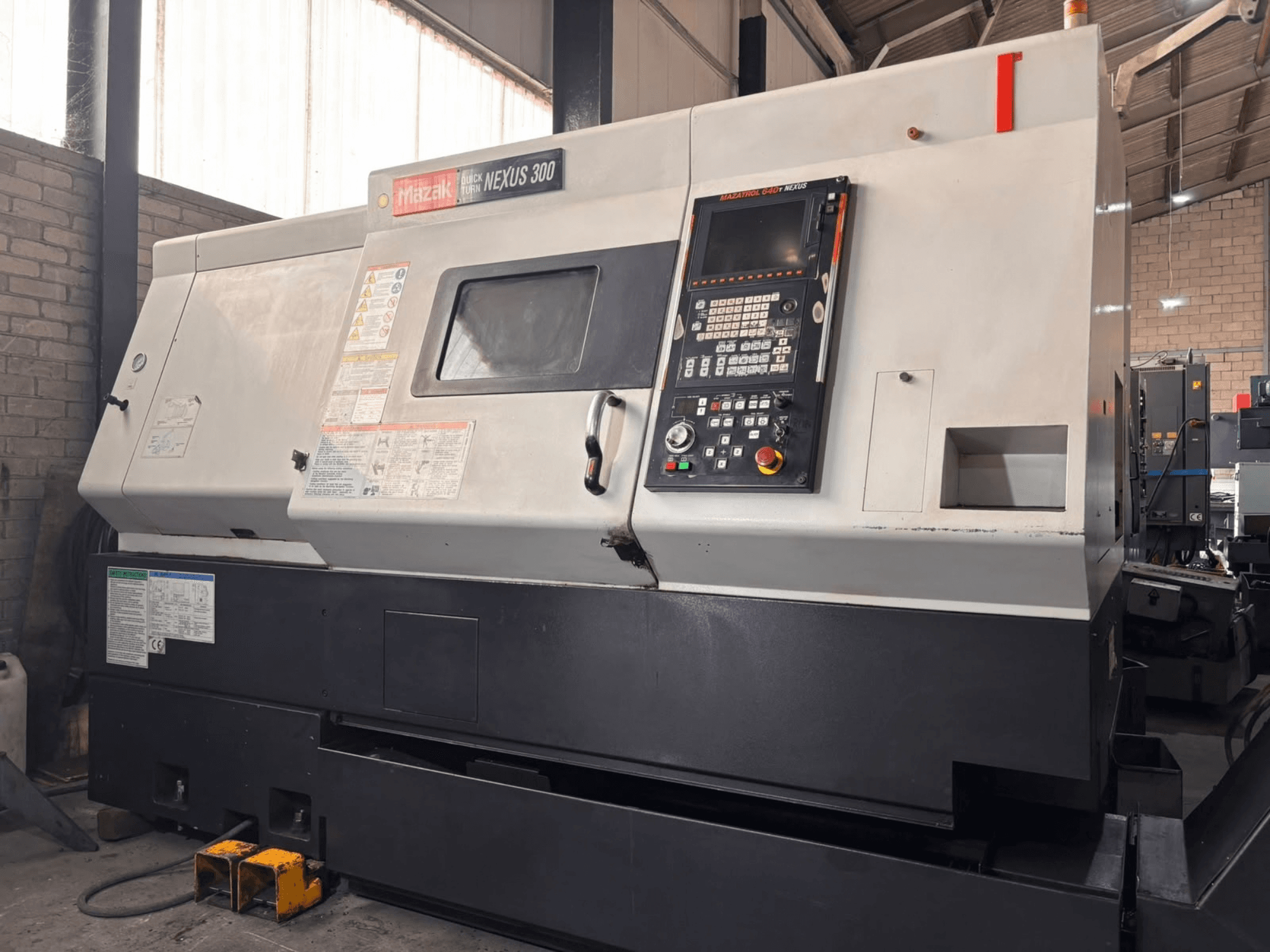

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• CNC: Mazatrol Fusion 640T Nexus (8,4-tums LCD-färgskärm)

• CE-märkt

• Kapacitet

  • Maximal stångdiameter: 77 mm

  • Maximal skärdiameter: 420 mm

  • Max svängradie: 680 mm

  • Spindelhål: 88 mm

  • Spindelns centrumhöjd: 1 080 mm

  • Maximal arbetsstyckets vikt i chucken: 450 kg

• Huvudspindel

  • Max spindelmoment: 600 Nm

  • Spindelnos: A2-8

  • Spännfäste: 10" genomgående hål, typ B210A815X

• Axlar

  • Skärmatning: X 8 m/min, Z 8 m/min

  • Snabbförflyttning: X 30 m/min, Z 25 m/min

• Revolverhuvud

  • Typ: Trumrevolver

  • Stationer: 12

  • Skaft för svarvverktyg: 25 × 25 mm

  • Indexeringstid: 0,8 s (½ varv), 0,2 s (enkel steg)

• Bakdocka

  • Programmerbar, motordriven rörelse

  • Slaglängd: 645 mm

  • Kon: nr 5

  • Dödpunkt ingår

  • Rörligt spindeldocka: NSK LC-5SW (varvtal upp till 4 000 rpm)

  • Tryckval: 10 nivåer

• Styruppsättning och funktioner

  • Mazatrol Fusion 640T Nexus

  • Gränssnitt: RS-232C, nätverk

  • Kontroll av verktygsbanan i bakgrunden

  • Bearbetningsnavigering – Prognos / Övervakning / Resultat

  • Styrning av hastighet och matningshastighet

  • Lagring av verktygsbanor

  • 3,5-tums FDD-enhet

• Kylvätska / maskinutrustning

  • Komplett kylvätskesystem (tank 210 L, pump 520 W)

  • Förberedelse för sidospåntransportör

  • Automatisk verktygsspänning

  • Hydrauliskt spännhylsans trycklås

  • Bekräftelse av chuckens öppning/stängning

  • Dubbel fotpedal

  • Fullständigt skydd mot spån och kylvätska

  • Arbetsbelysning

• Elektriska uppgifter

  • Effektbehov (30 minuters nominell belastning): 49,69 kVA

  • Kontinuerligt effektbehov: 43,83 kVA

Tilläggsutrustning

• Strömtransformator för den europeiska marknaden

• Fundamentplattor

• En uppsättning justeringsverktyg

• Manualer ingår
