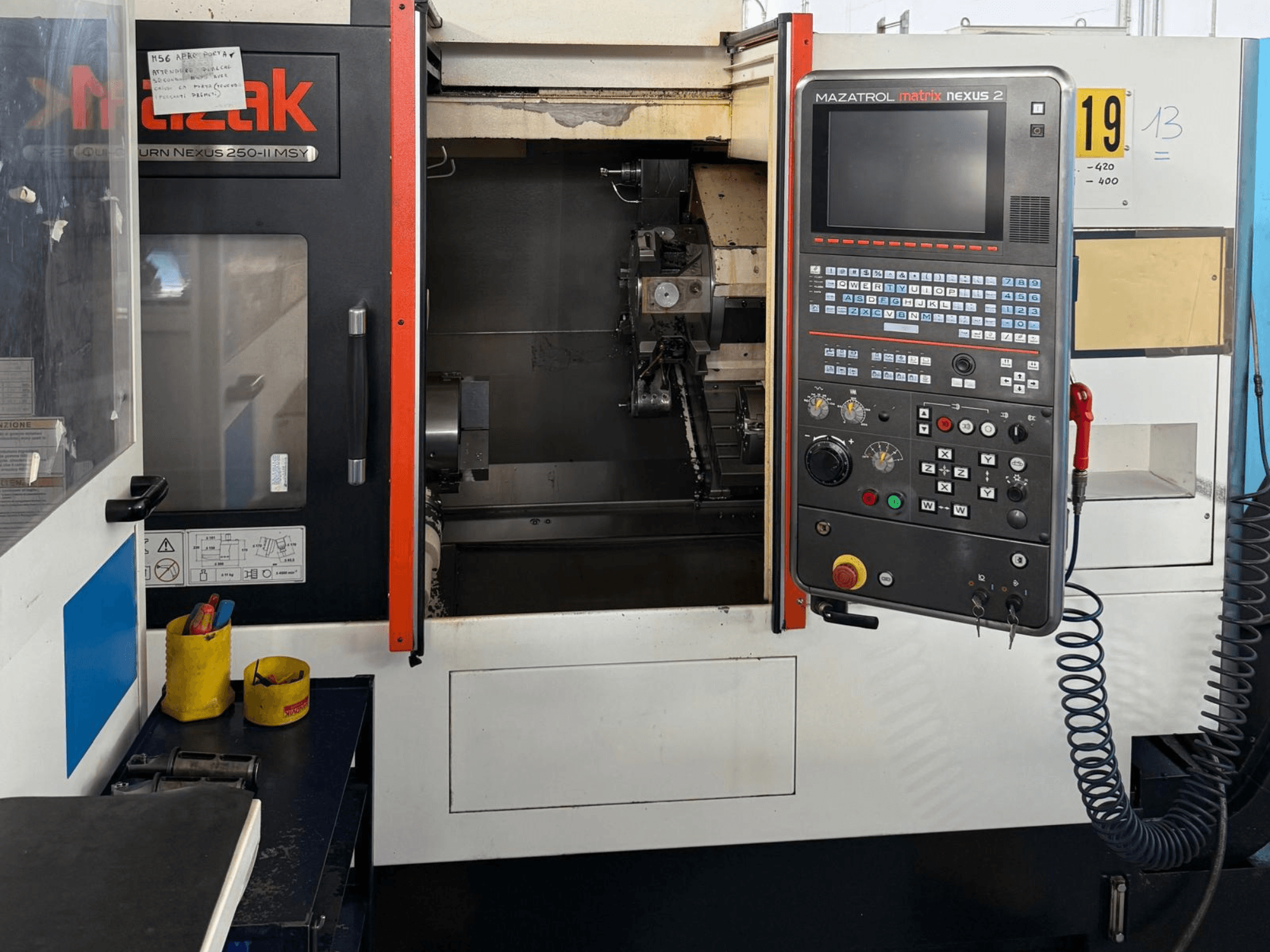

Mazak - QTN 250 II MSY IT-TUR-MAZ-2015-00004

-Information

• CNC-styrning: MAZATROL MATRIX NEXUS 2 / MATRIX II

• Arbetskapacitet:

  • Maximal svängdiameter: 640 mm

  • Maximal bearbetningsdiameter: 380 mm

  • Maximal bearbetningslängd: 500 mm

  • Stångkapacitet: 77 mm

• Axelslag:

  • C-axelns snabbförflyttning: 550 (enligt uppgift)

  • Bakdockans rörelseområde: 500 mm (enligt specifikation)

• Huvudspindel:

  • Chuckdiameter: 250 mm

  • Spindelnos: ASA 8

• Motspindel:

  • Spindeldiameter: 210 mm

  • Maximal varvtal: 5 000 rpm

  • Spindelnav: ASA 5

• Drivna verktyg:

  • Maximal hastighet: 5 000 varv/min

• Matningshastigheter:

  • X-axelns snabbförflyttning: 36 000 mm/min

  • Z-axelns snabbförflyttning: 36 000 mm/min

• Kylvätsketankens volym: 300 liter

Tilläggsutrustning

• Automatiskt lastnings- och lossningssystem från MECCANO

• FANUC ARC Mate 100iC/12-robot (enligt bilder)

• Verktygspaket enligt bilder och video

• Olika verktygshållare enligt bilderna
