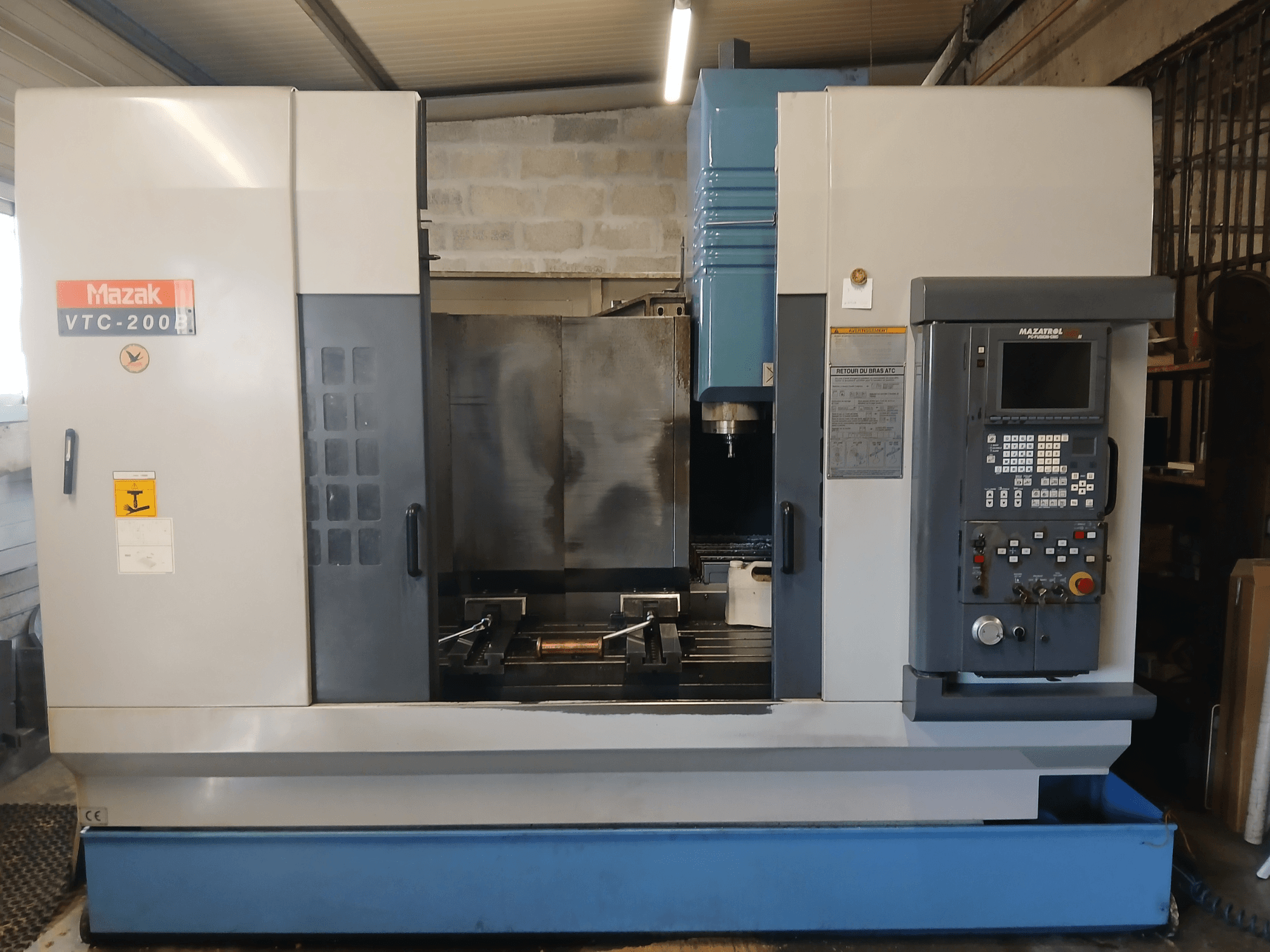

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

Kapacitet för maskinbearbetning:

• Fräsning (S45 JIS): 416 cm³/min

• Borrning (S45 JIS): 25 mm

• Gängtappning (S45 JIS): M24 x P3

Bord:

• Storlek: 1460 × 510 mm

• T-spår: 5

• T-spår delning: 100 mm

• T-spår bredd: 18 mm

• Bordets höjd: 750 mm

Spindel:

• Spindelnos till bord: Max 690 mm / Min 180 mm

• Spindelns centrum till pelare: 530 mm

Spindelmotor:

• 10 min: 15 kW

• 30 min: 11 kW

• Kontinuerligt: 7,5 kW

• Max vridmoment: 98 Nm

Snabbförflyttning:

• X: 30 m/min

• Z: 30 m/min

Skärande matningshastighet:

• X: 8 m/min

• Z: 8 m/min

Verktygsväxlare:

• Verktygstyp: CAT40

• Max verktygs-Ø med intilliggande verktyg: 80 mm

• Max verktygs Ø utan intilliggande verktyg: 110 mm

• Max verktygslängd: 350 mm

• Verktygsbytestid (chip-till-chip): 4.7 s

System för kylvätska:

• Tank: 300 L

• Tryck: 0,5 kg/cm²

• Flöde: 20 l/min

Elektriska data:

• Installerad effekt: 22,7 kVA

Lufttillförsel:

• Tryck: 5 kg/cm²

• Förbrukning: 140 L/min

Standardutrustning:

• Helt inkapslad

• Kylmedel genom spindeln

• Automatisk mätning av verktygslängd

• Adaptiv matningskontroll

• Övervakning av verktygets livslängd

• Detektering av verktygsbrott

• RS-232C-gränssnitt

• PCMCIA-gränssnitt

• 3,5" diskettläsare

• CE-kompatibel maskin

• Förberedelse för sidospåntransportör

Anm: Maskinen är förberedd för en sidotransportör för spån (transportör ingår ej)
