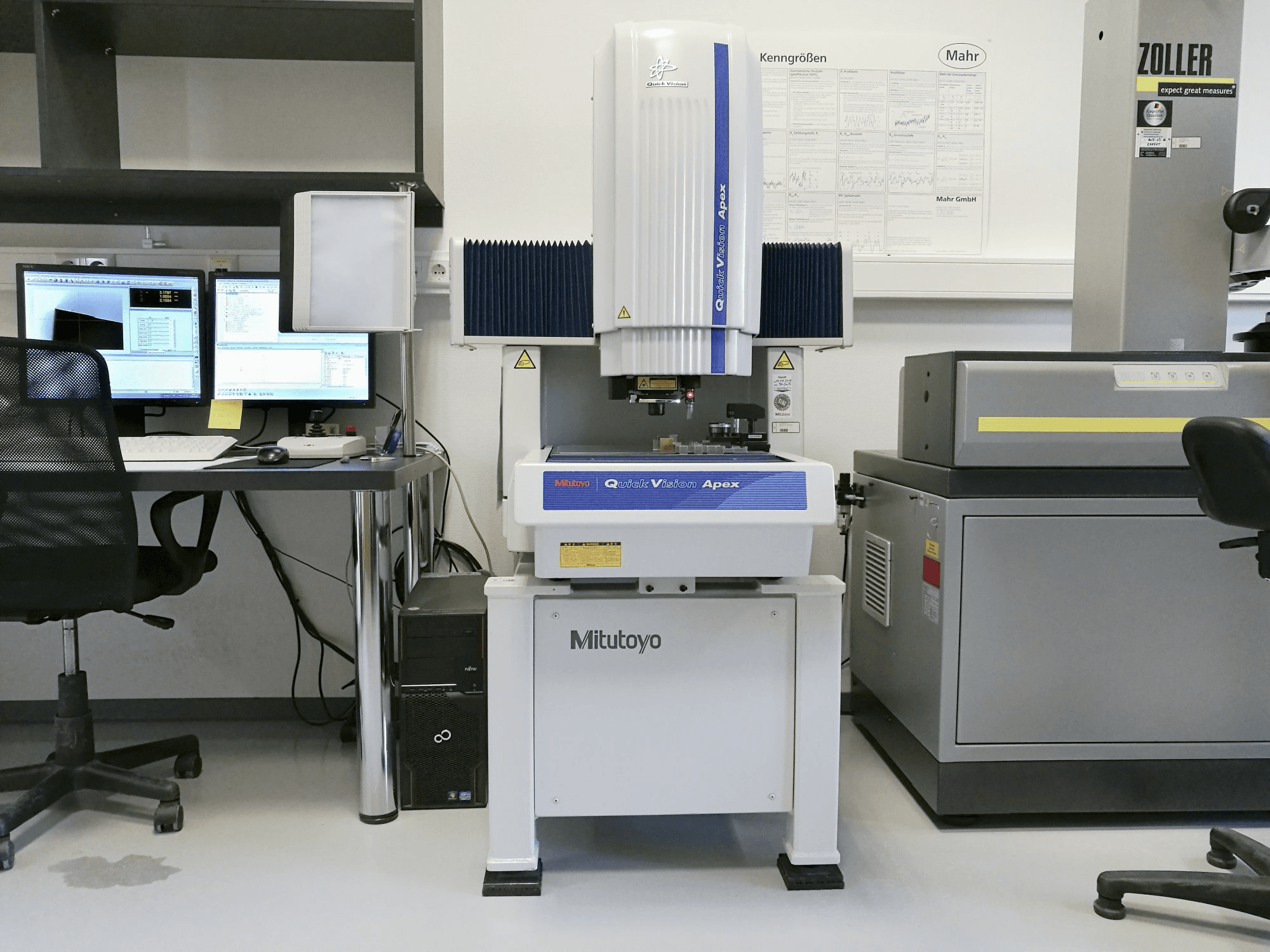

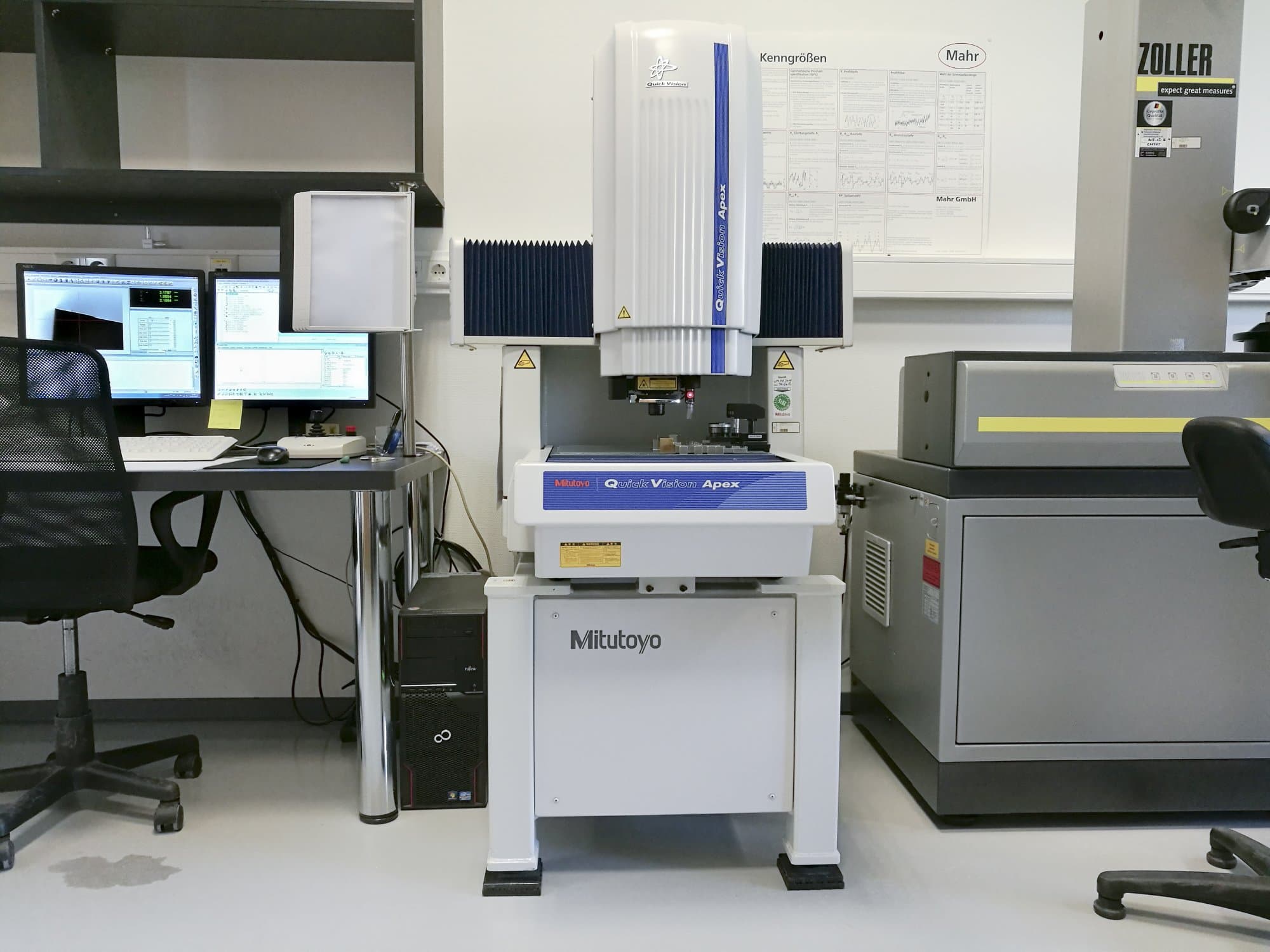

Mitutoyo-maskinen framifrånQVT1-X302PIL-C

Mitutoyo QVT1-X302PIL-C

Fotogalleri

SALD

Mitutoyo - QVT1-X302PIL-C

2011

Såld

Har du fler frågor? Kontakta oss!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
Mitutoyo QVT1 X302PIL-C Mätmaskin

Visa på originalspråket

Denna Mitutoyo QVT1-X302PIL-C mätmaskin från 2011 har endast varit aktiv i 750 timmar. Den är i utmärkt skick tack vare det minimala slitaget, och maskinen styrs via en MiCat QVPAK-styrenhet (version 11.101), som också inkluderar en fjärrkontroll. Dessutom ingår flera delar extrautrustning: en 02AKT300 HR2,5x-lins; en 02AKT250 HR1x-lins; Renishaw TP 200-mätutrustning; två fästbeslag och QVPAK-programvara.

Översikt

märke: Mitutoyo
år: 2011
MODELL: QVT1-X302PIL-C
produktionstimmar: 750
tillämpningstyp: Mätning
Plats: Tyskland
maskintyp: Mätmaskin
tillgänglighet: Såld
styrenhetens märke: Mitutoyo
GINDUMAC-ID: DE-MEA-MIT-2011-00001

Teknisk information

Allmän information

Bredd: 859 mm
Djup: 951 mm
Höjd: 1609 mm
Maskinvikt: 360 kg

Styrenhet

Märke: MiCat
Modell: QVPAK
Version: 11.101
Fjärrkontroll: Ja

Huvuddrev

Kamera: Svartvit CCD-kamera med hög känslighet
Belysning: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
Upplösning: 0.0001 mm

Rörelse

X-AXEL Rörelse: 300 mm
X-AXEL Arbetsmatning: 300 mm/s
X-AXEL Största felmätning: -0.761 µm
X-AXEL Noggrannhet: E1x1-(1.5+3L/1000) µm
Y-AXEL Rörelse: 200 mm
Y-AXEL Arbetsmatning: 300 mm/s
Y-AXEL Största felmätning: 0.488 µm
Y-AXEL Noggrannhet: E1y2-(1.5+3L/1000) µm
Z-AXEL Rörelse: 200 mm
Z-AXEL Arbetsmatning: 300 mm/s
Z-AXEL Största felmätning: -0.982 µm
Z-AXEL Noggrannhet: E1z3-(1.5+4L/1000) µm
X-Y-plan (Diagonal 1) Största felmätning: 1078 µm
X-Y-plan (Diagonal 1) Noggrannhet: E2xy4-(2+4L/1000) µm
X-Y-plan (Diagonal 2) Största felmätning: 1326 µm
X-Y-plan (Diagonal 2) Noggrannhet: E2xy5-(2+4L/1000) µm

Arbetsstycke

Arbetsstycke Z: 200 mm
Vikt arbetsstycke: 20 kg

Bord

Yttre längd: 399 mm
Yttre bredd: 271 mm

Media

Huvudsaklig elanslutning: 230 V / 50 Hz

Ytterligare utrustning

- QVPAK-programvara
- 1x lins 02AKT300 HR2,5x
- 1x lins 02AKT250 HR1x
- 1x Renishaw TP 200-sondkit
- 2x fästbeslag

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
