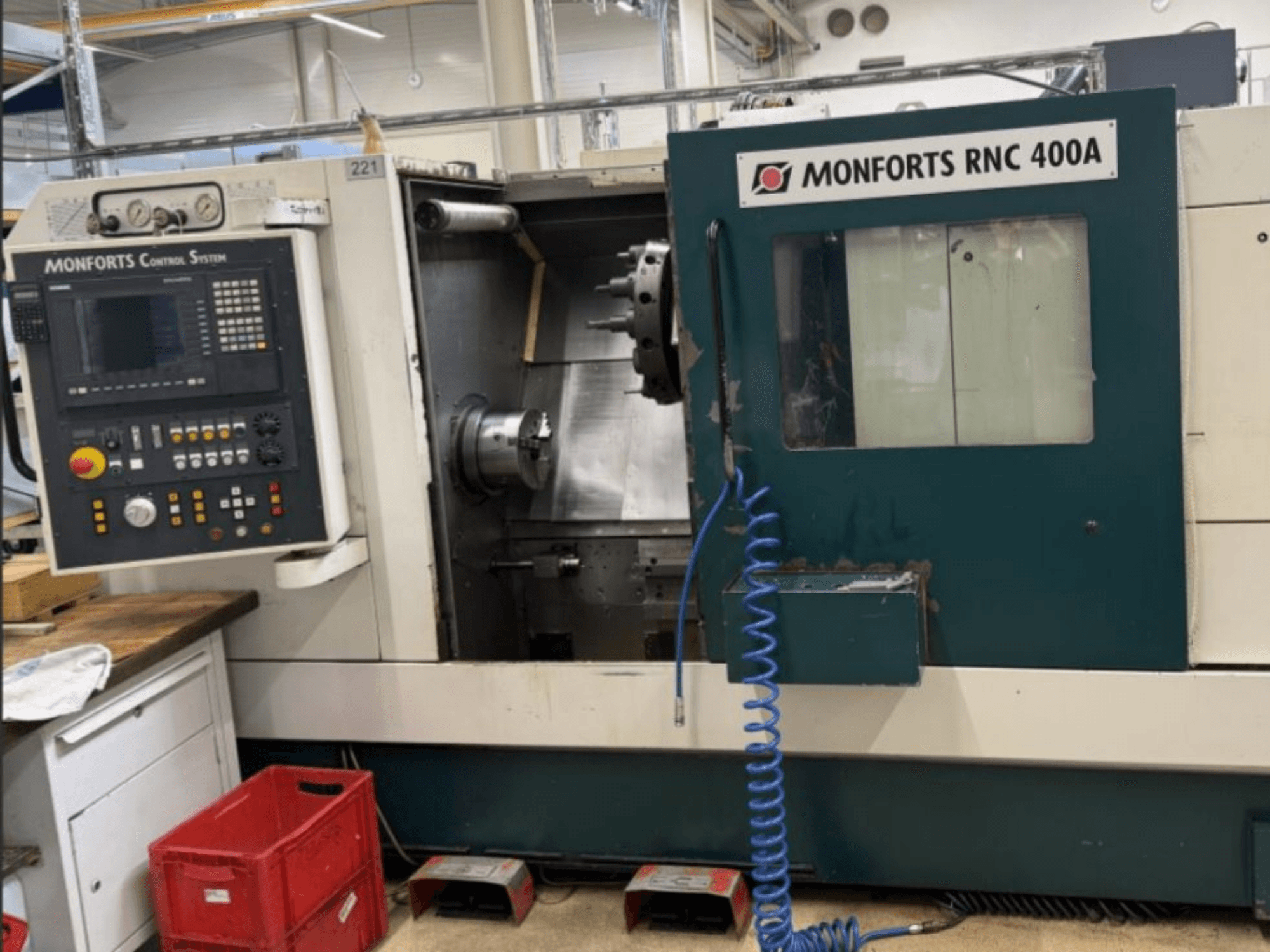

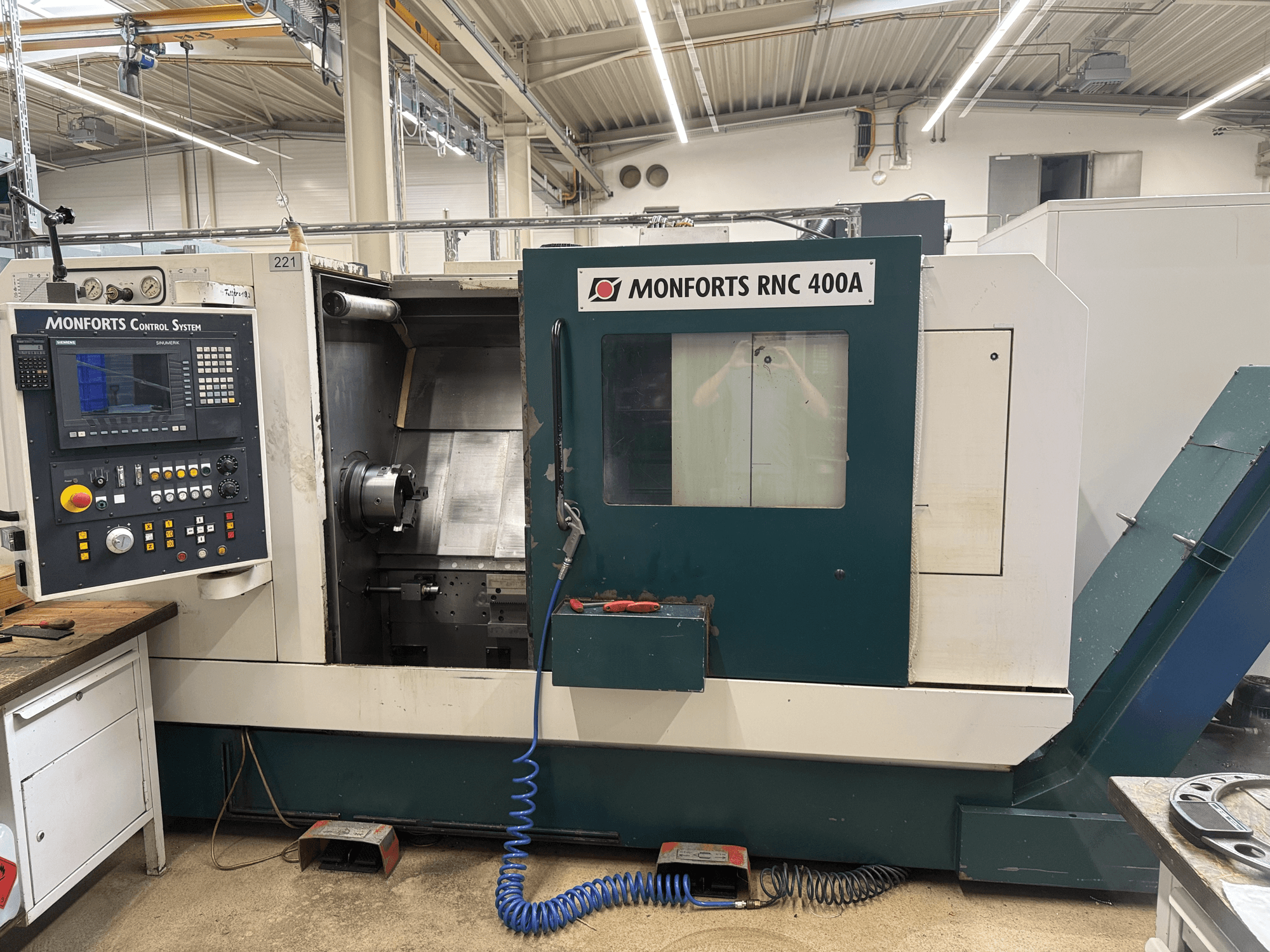

Monforts - RNC 400 ADE-TUR-MON-2001-00002

Svängvidd över sängen: 410 mm

Svängning över radiell slid: 280 mm

Svarvlängd: 600 mm

Spindellagerdiameter: 130 mm

Spindelnos: DIN 55026 A6

Stångkapacitet/materialutrymme: 65 mm

Huvuddrift: Trefasinduktionsmotor (100 % ED/40 % ED), 20,5/30 kW

Max. vridmoment: 500 Nm

Matningsdrift: Trefas servodrivningar med elektronisk säkerhetsövervakning

Snabbförflyttning (X/Z): 24/24 m/min

Matningskraft (X/Z): 7,2/10,7 kN

Bakdocka: På separat styrskena, manuell fastspänning, 900 mm förflyttning, 90 mm spindelslag, 12 000 N kraft

Verktygsrevolver: 12-positioners skivrevolver, DIN 69880 / VDI 3425/2, 40 mm axeldiameter (VDI 40), riktningslogik och planväxelpositionering

Hydraulik: Central tryckoljetillförsel för hydrostatik och fastspänning; hydraulisk ihålig fastspänningsanordning (max 65 mm)

Kylvätskesystem: 310 l tank, 3 bar, 40 l/min

Styrning och funktioner: 256 kB minne (utbyggbart till 1,5 MB), DIN 66025-programmering, 2D/3D-simulering, RS-232C-seriegränssnitt, verktygskompensation (upp till 600 verktyg), konstant skärhastighet, gängskärning/gängning

Konstruktion: 60° lutande bädd, svetsad stålkonstruktion på armerad betongbas med 3-punktsstöd; hydrostatiska styrningar (X-axel)

Inställning för verktygsmätning

Gränssnitt för spåntransportör (endast gränssnitt)

Strömförsörjning: 3x400 V (+10 %), 50 Hz, total ansluten belastning 20,5 kW (41 kVA)

TILLVAL: fästen, flänsar och reduceringsrör

Dagboken kan endast positioneras manuellt, medan spindelns slaglängd är programmerbar.

Avståndet mellan chuckens framsida och den maximala svarvlängden är ca 610 mm.

Avståndet mellan chuckens framsida och den utdragna spindelspetsen är ca 1000 mm.

Avståndet mellan chuckens framsida och den indragna bakdockan utan spindelspetsen är ca 1160 mm.
