➤ Begagnad SPINNER MT 500/1000 AT till salu | gindumac.com

Visa på originalspråket

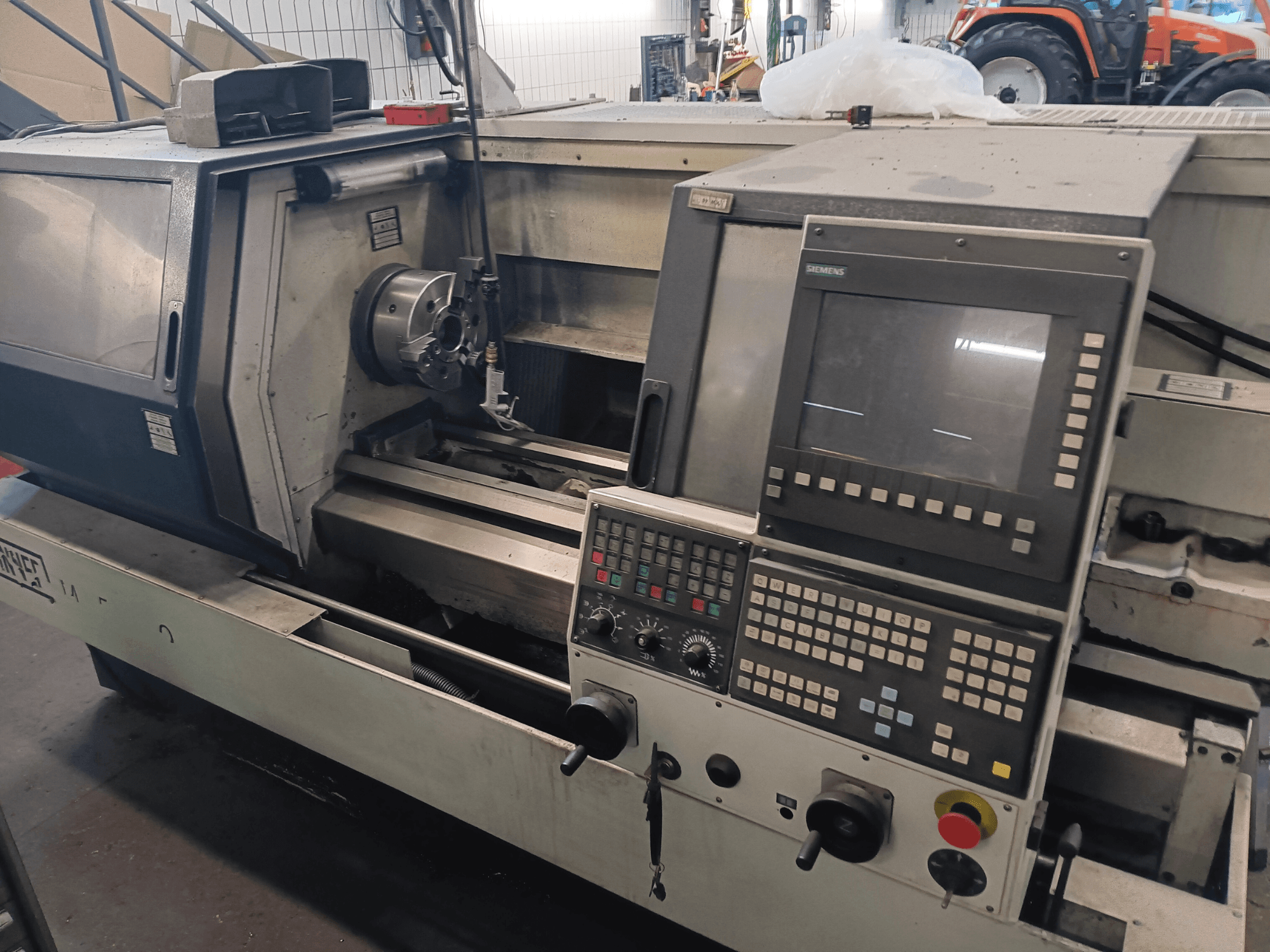

Denna 3-axliga SPINNER MT 500/1000 AT tillverkades år 2000. Den har en X-axelrörelse på 210 mm och en Z-axelrörelse på 930 mm. Maskinen har ett robust bord på 520 x 900 mm med en lastkapacitet på 400 kg. Om du är ute efter högkvalitativa bearbetningsmöjligheter, överväg då SPINNER MT 500/1000 AT-maskinen som vi har till salu. Kontakta oss för mer information.

Översikt

märke: SPINNER
år: 2000
MODELL: MT 500/1000 AT
produktionstimmar: 27218
tillämpningstyp: Svarvning
Plats: Tyskland
maskintyp: Horisontell svarv
styrenhetens märke: HEIDENHAIN

Teknisk information - SPINNER MT 500/1000 AT

Styrenhet

Styrmärke: HEIDENHAIN
Styrmodell: TNC 410/426

Mått

Maskinvikt: 2300 kg

Rörelse

C-axel: 360°
Antal axlar: 3
X-axelns rörelse: 210 mm
Z-axelns rörelse: 930 mm

Teknisk specifikation

Motspindel: Nej
Drivna verktyg: Nej
Positioneringsnoggrannhet: 3 µm
Spindelhastighet: 3600 RPM
Keglestorlek: SK 40

Ytterligare information

Maskin/Mekaniker MT500-1000
Förflyttning X-axel: 210 mm
Förflyttning Z-axel (Multifix-hållare + manuell chuck): 930 mm
Förflyttning Z-axel (Multifix-hållare + hydr. chuck): 930 mm
Förflyttning Z-axel (revolver + manuell chuck): 930 mm
Förflyttning Z-axel (revolver + hydr. chuck): 930 mm
Rörelse C-axel: 360 grader
Spindelavstånd 45 mm med hydraulisk chuck: 3600 rpm
Spindelavstånd 57 mm med manuell chuck: 3600 rpm
Verktygssystem Haase snabbväxlingshållare: 1 verktygsenhet
Verktygssystem Turret VDI 30: 12 verktygsenheter
Kulskruvens stigning i X: 5 mm
Kulskruvens stigning i Z: 10 mm
Snabbförflyttning X: 15000 mm/min
Snabbförflyttning Z: 20000 mm/min
Matningshastighet X + Z: 0-4000 mm/min
Matningskraft X-axel: 1382 daN
Matningskraft Z-axel: 609 daN
Dragkraft ihålig spänncylinder: 145 daN/bar
Manuell chuck Ø 200 mm: 3 backar
Hydraulisk chuck Ø 210 mm: 3 backar
Kylvätsketankens volym: 75 l
Flödeshastighet för kylvätskepump: 30 l/min
Kylvätskepumpens tryck: 1,4 bar
Max. positioneringsspridning: 3 µm
Max. eftersläpning: 2 µm
Osäkerhet i positionering: 2 µm
Max. cirkularitetsfel på arbetsstycket: <= 1,5 µm
Max. planhetsavvikelse: <= 1,5 µm
Pinol Ø för dubbdocka: 80 mm
Slaglängd för dubbdockans pinol: 120 mm
Morsekonusfäste: MT 4
Anpressningstryck för pinol: 27,75 daN/bar
Längd x bredd x höjd: 2,7 x 1,6 x 1,8 m
Installationsområde: 4.3 m2
Vikt: 2300 kg
Styrsystem: Siemens 810D
Driftspänning: 400 V
Nätfrekvens: 50/60 Hz
Styrspänning: 24 DC
Ansluten last: 16 KW
Elektrisk anslutning: TN / TT / IT
Spindel S1/S6 drift: 9/11 KW
Matningsmotorer X/Z: 3,5 KW
Hydrauliska komponenter: Parker
Styrventiler: ISO1
Fyllnadsmängd för oljedimsmörjning: 50 ml
Max. arbetstryck: 30 bar
Min. arbetstryck: 6 bar
Max. vridmoment för spindel: 115/153 Nm
Styrenhet: Siemens (synlig i gränssnittet)

Ytterligare utrustning

Benz höghastighetsspindel (upp till 25.000 rpm)
Skruvstycke
Chuckar
Fräsar
Plattor
Hållare för gängtappar

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
