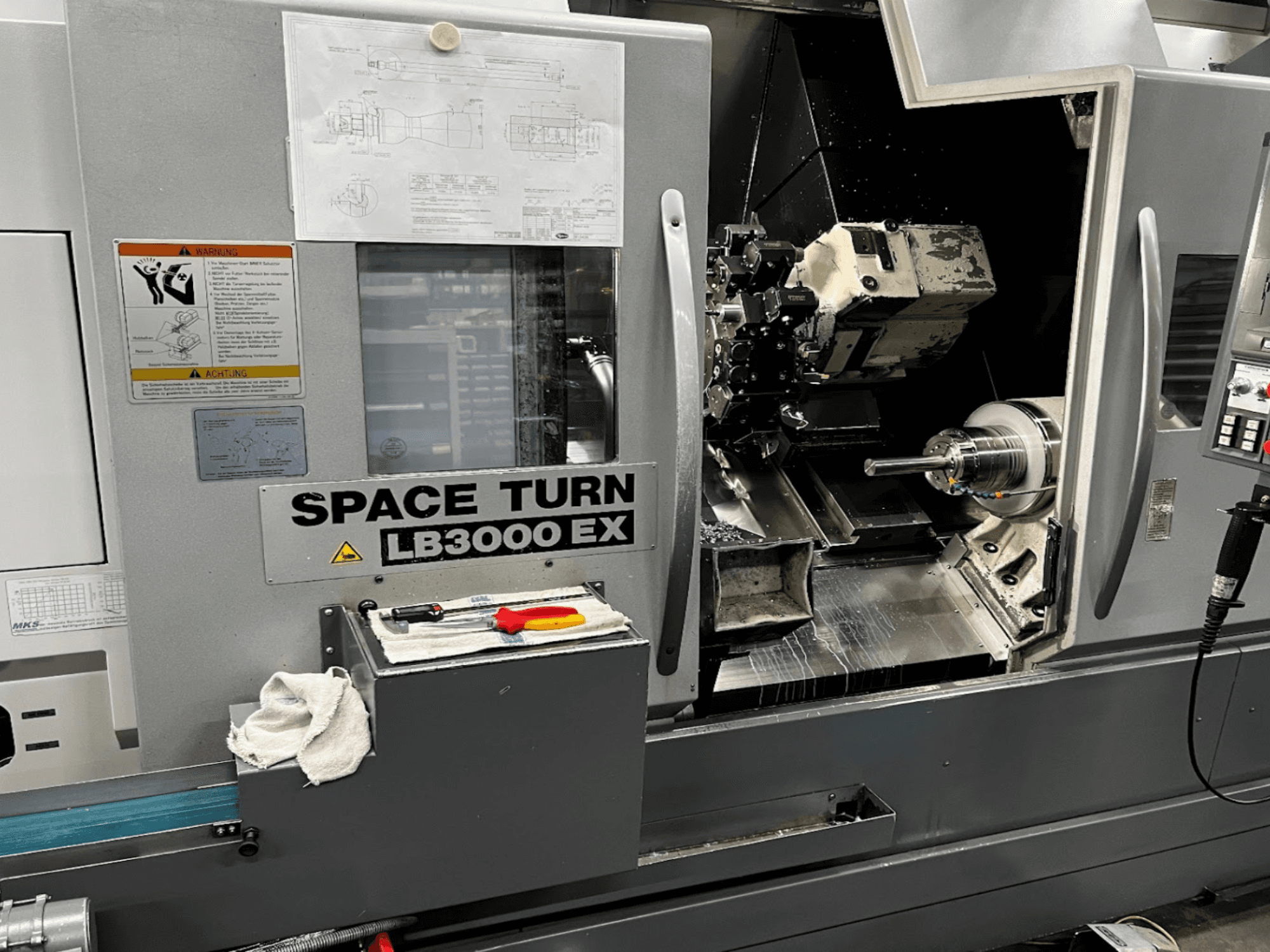

Okuma - LB3000EX MYWDE-TUR-OKU-2008-00001

• Styrsystem OKUMA OSP P200L

• Styrsystem OSP-P200

• 12-stationers verktygsrevolver radial

• Revolver 12 stationer

• Antal revolvrar 2

• Verktygshållare BMT 60

• Antal verktyg 24

• Effekt för drivna verktygsstationer 7,1 kW

• Vridmoment för drivet verktyg 40,4 Nm

• Hastighetsområde för drivet verktyg 45-6000 rpm

• C-axel ingår

• Y-axelns rörelse +70 / -50 mm

• X-axelns rörelse 200 mm

• Z-axelns rörelse 1000 mm

• Hydraulisk fastspänning av Y-axeln

• Subspindel med W-axel

• Spindelkonfiguration dubbelspindel

• Huvudspindelborrning 110 mm

• Spindelborrning ca 80 mm

• Spindelnos A2-11

• Spindelvarvtalsområde 28-2800 rpm

• Spindelhastighet 4200 rpm

• Huvudspindelns drivning VAC 22/15 kW

• Effekt vid 40% arbetscykel 22 kW

• Maximal svarvdiameter 360 mm

• Programmerbart chucktryck (2 nivåer)

• Gängfräsningsinterpolering X/Y- och Z/Y-axlar

• Programmerbar arbetsstyckesfångare

• Spåntransportör med integrerad kylvätsketank

• Filtersystem med pappersband för hög belastning

• Kylvätsketankens kapacitet 480 l

• Kylvätskepump 40 l/min vid ca 20 bar

• Kylvätskepump typ Brinkmann TH 90/690-FSI

• Diameter på utsugsanslutning 200 mm

• Ihålig spänncylinder med hål 110 mm

• Kraftchuck FORKARD QLC-KS 250-101 Z8

• Chuckens borrning 101 mm

• Dragrör för spindel max. 100 mm

• Spännområde 42-100 mm

• Manuell anordning för byte av spännhylsa

• Slaglängd för subspindel 150 mm

• Stångkapacitet diameter 5-100 mm

• Spindelreduceringsrör diameter 90 mm längd 1500 mm

• Spåntransportör PVC med PU-beläggning

• Hydraulisk spänncylinder hål 52 mmMaskinens mått 3,9 m x 2,1 m x 2,3 m

• Maskinens vikt ca 6100 kg

• Underhållskontrakt ja

• Utnyttjande 60%.

Ytterligare utrustning

• Stångmatare

• TILLVAL mot en extra kostnad: Cirka 200 verktyg tillgängliga, spännhylsor, elverktyg
