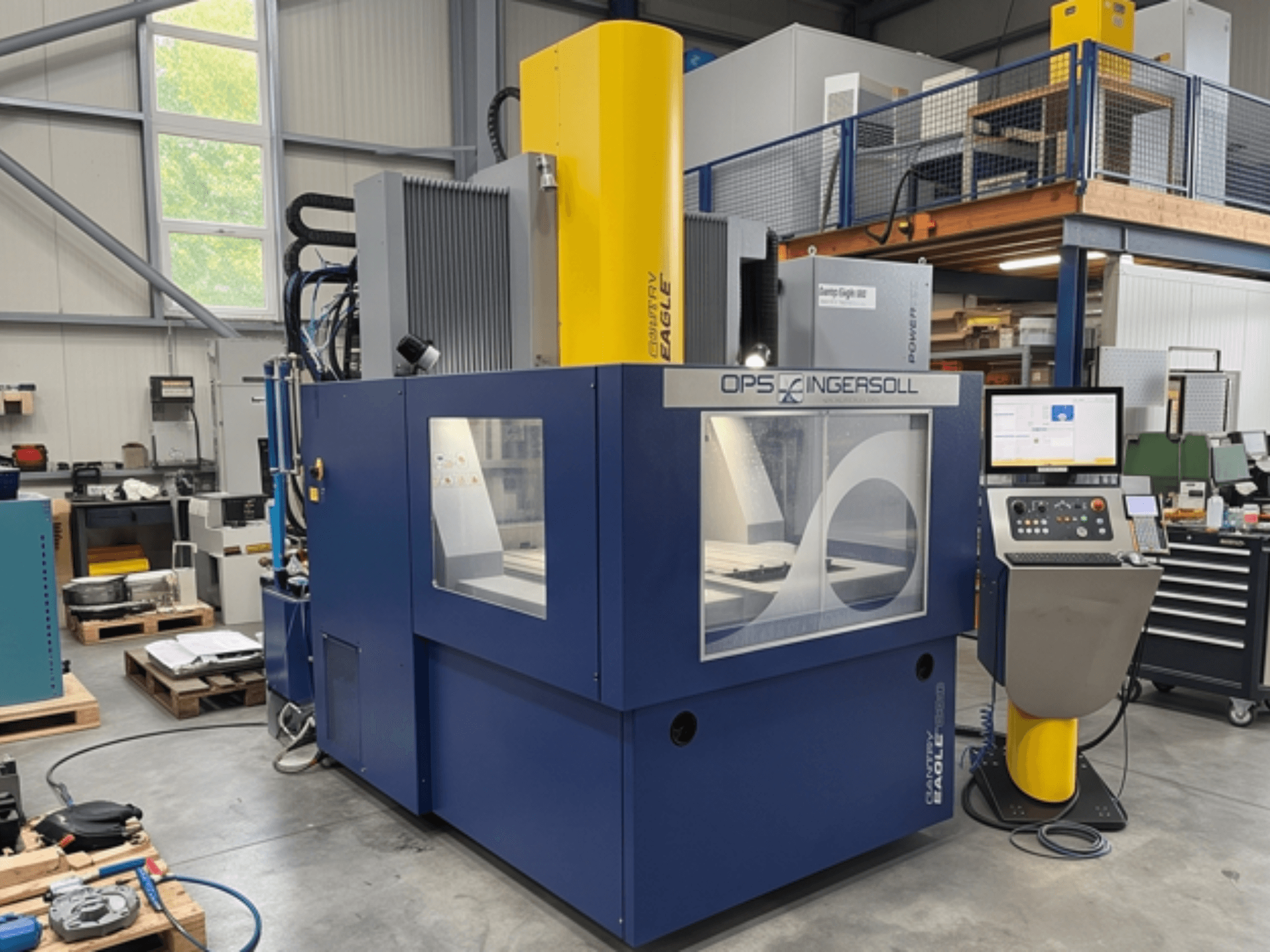

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Styrsystem: Eagle Powertec PC/NC-styrning 3060 (22-tums pekskärm, programmering med Multiprog Powertec-teknik, snabbprogrammering med Powertec 2 Easy Burn, Powertec Handheld, Ethernet- och USB-gränssnitt, fjärrunderhåll via MultiControl Light)

- Generator för finbearbetning: Eagle Powertec PT60

- Z-axelhastighet: Eagle Power Jump med stegvis hastighet på 18 m/min i Z-axeln

- Rörelseområde X / Y / Z: 880 x 1360 x 700 mm

- Avstånd mellan bord och spännhylsa, min./max.: 440 / 1140 mm

- Arbetsbordets mått: 1110 x 1610 mm (bordets klämyta är 50 mm nedsänkt jämfört med standard)

- Dielektrisk höjd: 960 mm (tillval: 1000 mm)

- Speciell teleskopisk arbetstank (B x L x H): 1140 x 1640 x 1040 mm

- Max. huvudbelastning: 300 kg

- Extra kapacitet för dielektrisk vätska: 2000 l (totalt 4800 l med extra tank och anslutningsslangar)

- Elektrodväxlare: EW30 (30-faldig) / 13-faldig basenhet

- Mätsystem: Linjärt mätsystem i X- och Y-axeln (ingår redan i Z-axeln)

- Elektrodklämsystem: Hirschmann H5000 / Minifix (H8.11.20)

- Energisparfunktion: ECOTEC

- Spolning: Programmerbar tryckspolning, manuell anslutning för sug

- Filtersystem: 32 m² pappersfilter

- Kylning: Kompressordriven efterkylningsenhet

- Nätspänning: 400 V 3-fas / 50 Hz

- Styrspänning: 24 V DC

- Max. säkring: 32 A

- Effektförbrukning: 20 kVA

- Totalvikt: ca 12 500 kg (maskinbas: 10 000 kg, portalkonstruktion: 2 500 kg, extra tank: 1 100 kg)

- Ytterligare funktioner: C-axel utan chuck, CO₂-brandsläckningssystem, T-spårplatta för montering av stora elektroder, maskinskor, förberedelse för externt munstycke för avsugning av erosionsdimma, brandspjäll, strukturfärg i koboltblått (RAL 5013), Telegrey (RAL7045) och Rape Yellow (RAL1021)
