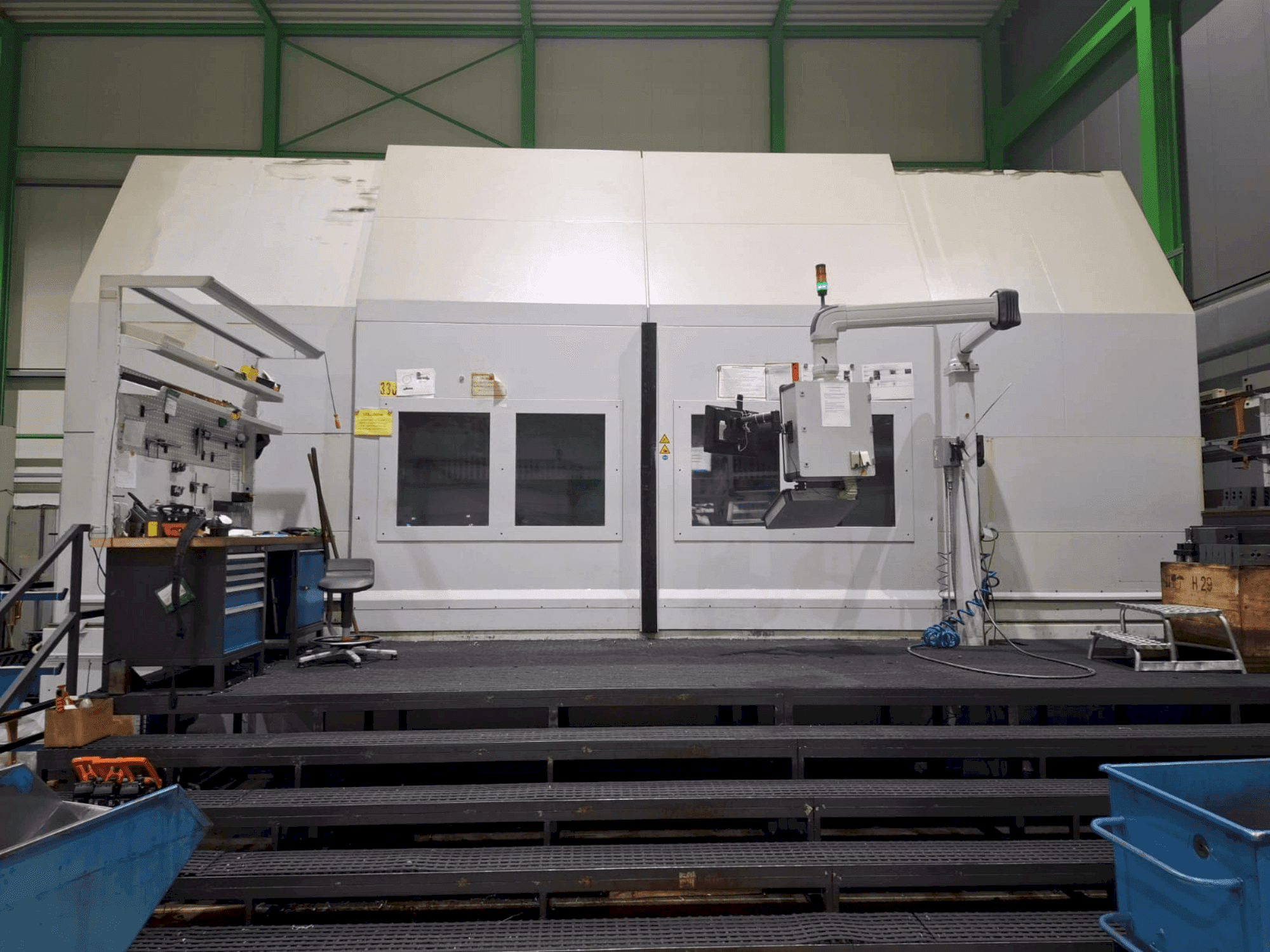

Pittler - PV4000DE-TUR-PIT-2018-00001

Maskinfördelar

Tekniska maskinfördelar

• Axlar: 5 / typ: vertikal svarv med 1 svarvspindel, 2 verktygshållare på 2 tvärsläden / max. Svängdiameter: 3800 mm / spindelbelastning (chuck + arbetsstycke): 35000 kg / ljudnivå: ≤80 db(a) enligt en 12478
• X1-axelrörelse: 2800 mm / x2-axelrörelse: 3200 mm / z-axelrörelse: 1000 mm / snabbtransporthastighet: x: 32 m/min, z: 20 m/min / matningskraft: 22 kn (x och z) / styrningar: glappfria linjärstyrningar med rullar / positionsmätningssystem: linjär
• Typ: siemens sinumerik 840 d sl / nc-minne: 10 mb / användargränssnitt: hmi operate, op019 med 19" färgdisplay / programvarualternativ: programsync / nätverksgränssnitt: ethernet, dnc-alternativ / fjärrservice: via teamviewer, teleservice för plc och nc
• Motor: vätskekyld asynkronmotor med fältorienterad styrning / max. Varvtal: 100 rpm / vridmoment: 67000 nm vid 40 % intermittens / driveffekt: 200 kw vid 100 % intermittens / lager: precisionsaxialspårkullager, Ø 1400 mm / spindelfläns: Ø 1900 mm / funktioner: kollisionsskydd, uppriktningshjälp, vattenkylning
• Verktygssystem: capto c8 / 20 verktygshållare med direkt kylvätsketillförsel / dubbel verktygshållare (mfu): för svarvning och borrning, hastighet upp till 6000 rpm, vridmoment: 120 nm (100 % intermittenscykel), b-axel: steglös vinkelpositionering / verktygsmagasin (vänster): 25 positioner (kedjetyp), max. Diameter: 150 mm, längd: 400 mm, vikt: 20 kg / verktygsmagasin (höger): 41 positioner (för mfu-huvud)
• Hydraulisk enhet: med proportionalventil, valbart klämtryck / elektronisk handratt: siemens ht2 / siemens safety integrated: slid- och spindelrörelser med öppen dörr / mätsond: ≤5 µm noggrannhet, trådlös, verktygsbytebar / luftrenare: uas smog hog sh-m20 225 / t tr e, 1,5 kw, 4000 m³/h / automatisk tvådelad arbetsyteslucka / arbetsyta med gångväg: med trappstegsplatta
• Kylsystem: 6 bar, 80 l/min / pappersbandfilter: knoll kf150/1550, 150 l/min, ~60 µm filtrering, 1550 l tank / högtryckspump: 70 bar, frekvensstyrd (parallellmatning möjlig) / nedsänkbar kylare: installerad i filtertank / oljebandsskimmer: friess typ 1u / flistransportör: knoll, gångjärnsbandstyp, utloppshöjd 1150 mm
• Röhm 12-backs kompenserande chuck (kfg 3500/3/6/12), Ø 3500 mm, höjd 500 mm / tandemcylinder med oljefördelare och mätsystem / käftslaglängd: 55 mm / kompensation per käft: ±6 mm / kolvslaglängd: 120 mm / max. Spänntryck: 60 bar / total spännkraft: 10–200 kn / max. Varvtal: 100 rpm / chuckvikt: ~30000 kg
