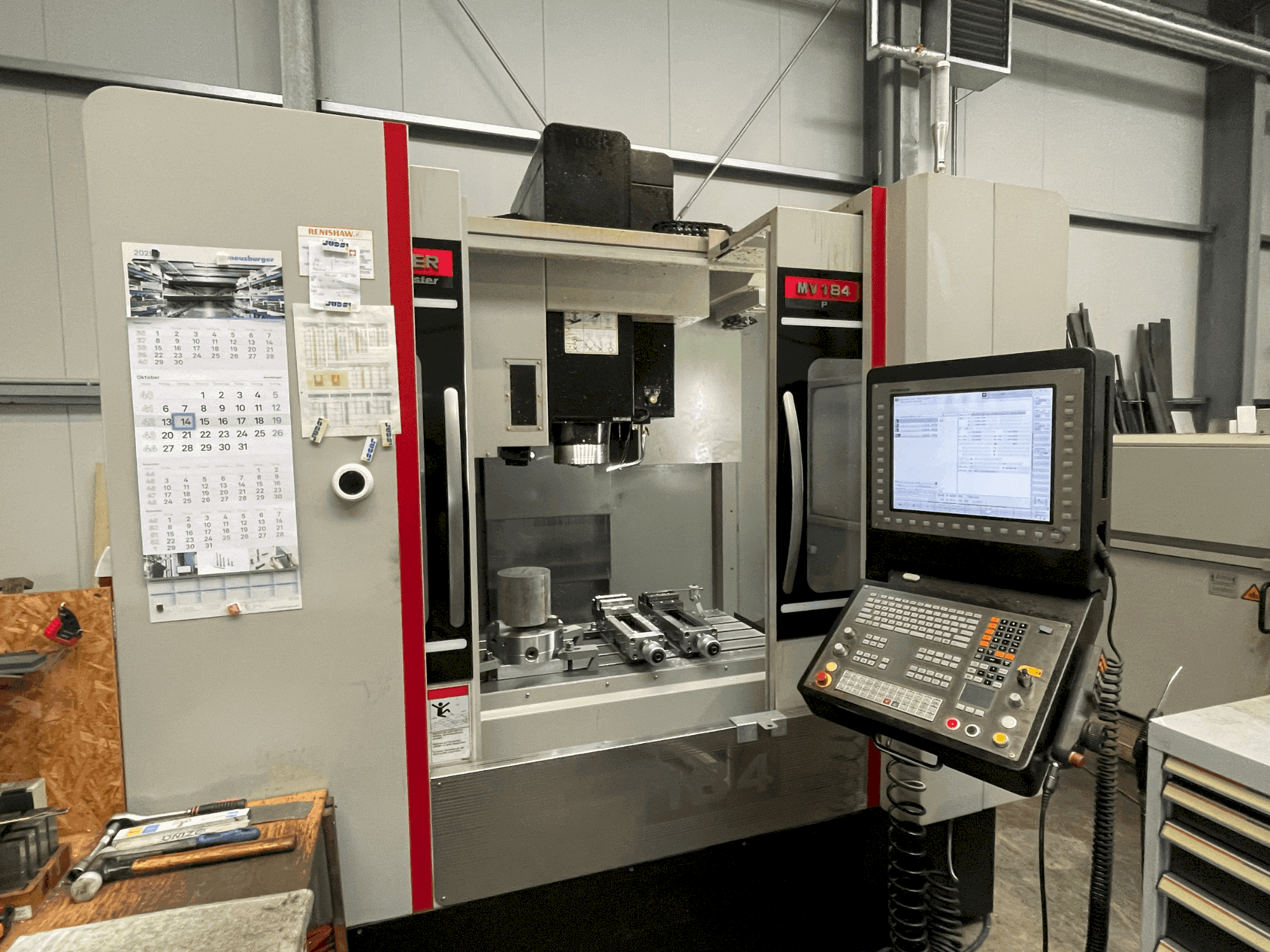

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Skärm/manövrering: Stor TFT-skärm med rörlig, vinklingsbar och roterbar kontrollpanel

• Minne: Programlagring på SSDR

• Handkontroll: Bärbar elektronisk handratt

• Maskinkropp: Datoroptimerad, tung, kraftigt ribbad gjutjärnsbas

• Styrskåp: Kylare i styrskåp

• Signalering: Trefärgad signallampa

• Färger: RAL 7035 Ljusgrå (maskin), RAL 9005 Jet Black (kylvätsketank, spindeldocka, dörr)

• Huvudspindel: SK40, remdriven MB-4.0

• Kylning av spindel: Temperaturreglerat kylsystem

• Roterande koppling: Deublin roterande union för remdriven spindel

• Verktygsväxlare: Utökad verktygsväxlare för uppvärmningsverktyg

• Dragbult: Dragtapp med borrning

• Förberedelse för 4:e axel: Kabelförberedelse för 4:e axel (Quaser) med Harting-kontakt och monteringsram; förberedelse av 4:e axel för Heidenhain-rundbord

• Kylning med översvämning: Ringformade utloppsmunstycken på spindelnosen, via Grundfos-pump

• Intern kylmedelsförsörjning (ICS): Med Grundfos-pump; patronfilter ingår

• Luft för spolning av spindel: Extra blåsluft genom spindeln, omkopplingsbar via M-funktion (Heidenhain)

• Spånhantering (grundläggande): Spånspolning i arbetsområdet via Grundfos-pump; spånrännor i rostfritt stål i arbetsområdet

• Smörjning: Automatisk centralsmörjning för kulskruvar; automatisk hybridsmörjning för styrningar och kulskruvar

Ytterligare utrustning

• 4:e axeln: Lehmann rundmatningsbord (enspindligt)

• 3-backchuck: BFU.520-250ps för rundmatningsbord

• Motor för roterande bord: Mavil ERN, plug-in-klar (vinklade Harting-kontakter)

• Avancerad filtrering och spånevakuering: Trumfilter (filtrering upp till [värde anges ej]) inklusive spåntransportör med skrapband

• Mätsystem för arbetsstycke och verktyg:

  • Infraröd mottagare för mätning av arbetsstycke/verktyg

  • Renishaw OMP40-2 mätprob med optisk signalövervakning; inkluderar verktygssats och bruksanvisning

  • PS3-1C rak stylus med keramiskt skaft och rubinkula (M4-gänga)

  • Renishaw OTS verktygsmaskin med optiskt modulerad transmission, justerbart bordsfäste, hårdmetallspetsskiva; inkluderar verktygssats och snabbstartsguide

  • Verktygsbytessats för OTS/RTS: A-5401-4030 bytesadapter för OTS och A-5401-4032 spännstång för spår
