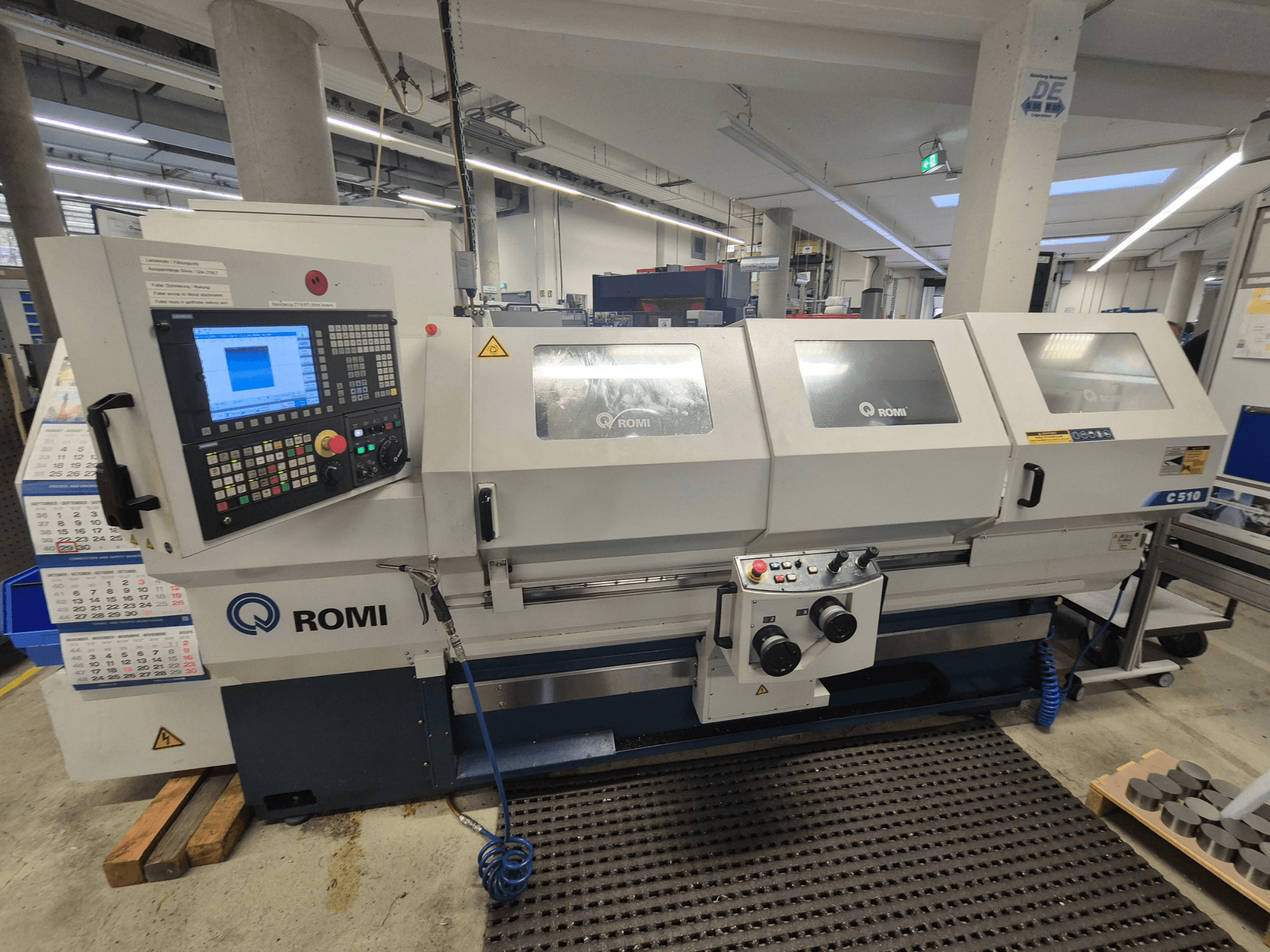

Romi - C 510DE-TUR-ROM-2014-00001

Extra utrustning

• Konsol: Automatisk cykel i längsgående riktning med aktivering av konsolens urtag.

Fördelar med maskinen

Tekniska fördelar med maskinen

• Automatiska funktioner: fastspänning av verktyg, härdning av styrytor, växling av frässpindelns hastighet, ramcykler och smörjning av styrytor.

• Specialversioner: fullt utrustad, manuell varvtalsreglering, reducerat varvtalsområde, manuell åtdragning, numerisk indikator för utländsk produktion och klimatkontrollerad version utan styrsystem.

• Styrytor: härdade och pläterade motytor.

• Klättringsfräsning: automatisk anordning ingår.

• Automatisk fastspänning av verktyg

Extra information

Specialversioner av maskiner: Förhöjd frässpindel, automatiska ramcykler och uppfyllande av utländska standarder enligt överenskommelse.

Maskinbeskrivning:

CNC-Horisontell-Drehmaskin - ROMI C 510 V5.0 - SIEMENS

Standardutförande:

. Siemens-styrenhet 828D sl, med 10,4" LCD-bildskärm

. ASA A2-6" Spindelhuvud, vridmoment: max. 303 Nm respektive ASA A2-8", max. vridmoment 408Nm, med 520mm svänggenomgångsmått

över Bett, 450 mm svänggenomgångsmätare över Schlittenführung och 255 mm svänggenomgångsmätare över Planschlitten

. Reitstock med manuell positionering av grundkörning, med manuell betjäning av pinol (med fast zentrierspets) MK-4

. Eilgång längs/quer med 10.000 mm/min

. Herausziehbarer Spänewanne

. Elektroanläggning tillgänglig för följande spänningar/frekvenser: 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuellt maskinpaket, bestående av CNC-styrd huvudslits med två

elektroniska handtag för X- och Z-axel, Joystick-skaltern och den

bedienerfreundlichen Siemens Software "Manual Machine Plus"

. Adapterplatta Multifix K22 typ B med Multifix stålhållarkopp B K22

. Schleppeinrichtung för Reitstock

. Automatisk smältning med inline-filter och fyllnadssensor

. Kylsystem, komplett med kylmedelsbehållare och kylmedelspump (10l/min,@7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe

. Elektriskt Schaltschrank med kylning över Zentrifugalgebläse och övertryck

. Spritzschutz, komplett, Schutztüre med Sicherheitsfenster och Verriegelung genom elektrisk Sicherheitsschalter

. Skruvar och Muttern för Nivellierung

. Schraubwerkzeugsatz för drift av anläggningen

. Fullständig dokumentation för ROMI-produkten på CD

. Standardlackering: Epoxidlack strukturerad Munsell-Blau 10B-3/4 och Epoxidlack strukturerad grå RAL 7035

. Överensstämmelse med gällande CE-säkerhetsföreskrifter

Steuerungsbeschreibung:

SIEMENS 828D sl

Standardfunktioner:

1 - RESURSTILLGÅNG OCH CNC-PRESTANDA

- Genauigkeit 80-Bit-NANOfp

- Minsta blockeringstid = 80-Bit-NANOfp

- Se framåt = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynkrona processer och höghastighetsutgång

- Språk: Tyska, portugisiska, engelska, spanska, italienska, franska

- Ethernet-kontakt

- USB-Schnittstelle

- Delningsnummer, maskincykeltid och klockslag

- Beräkningsfunktion

2 - PROGRAMMERINGSRESURSER:

- Geordnet förteckning över program, underprogram och cykler

- Högre programmeringshastighet

- Programmeringshandledning

- Programmeringshandledning CNC-programmering

- Programmets sökväg

- Bakgrundsprogrammering

- Underprogramuppringning

- Speicherprogrammnummer

- Delprogramspeicher = 3 MB

- Ladda / spara program

- Programmering och -bearbetning

- Linjär-, Kreis- och Schraubenlinien-interpolation

- Verweilzeit

3 - FÖRSKJUTNINGSFUNKTIONER:

- Vorschub i mm/min eller tull/min

- Vorschub i mm/min eller tull/min

- Vorschub och exakt positionering i ändarna

- Genauhalt

4 - GRAFISKA FUNKTIONER:

- PC-ähnlich

- Animerade element - stöd för zyklusparameter

- Grafisk simulering 2D

5 - KOORDINATENSYSTEM:

- Utbud av arbetsplatser

- Werkstückkoordinatensystem med 100 par

- Koordinatsystem för maskiner

- Voreinstellen des Werkstückkoordinatensystems

- Lokalt arbetskoordinatsystem

- Eingabemaske für Werkzeuglängenvermessung (manuell Betriebsart)

6 - KOORDINATVÄRDEN OCH AVMÄTNINGAR:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmering i absolut mått och kedjemått

- Linjär- och cirkelinterpolation med polarkoordinater

- SKALA / UPPSKALNING

- SPEGEL / AMIRROR

- Koordinatsystem fördröjning

- Nullpunktsöverföring

7 - SPINDELFUNKTIONER:

- U/min i S-kod

- Winkelpositionering Spindel (M19 och Spos)

8 - ANPASSAD VERKTYGSFUNKTION:

- Verktygsradiuskorrektur

- Manuell mätning av verktygslängder och -radier

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 och 512 för AP-Version

- Verktygsförvaltning

- Standtid-förvaltning

9 - MAKRO:

- Programmering av parametrar

- Makro och användarvariabler

- Systemvariabler

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus till Bohren, Ausbohren och Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten

- Festzyklus till Gewindebohren utan Ausgleichsfutter

- Festzyklus till Gewindefräsen

- Gewindebohrungen med utjämningsfräs

- Gewindereparaturzyklus

11 - PROGRAMMERINGSFORMAT - 828D sl-REIHE:

- Programmeringsformat ISO-kod

- Programmeringsunderstöd CNC-programmering

12 - DRIFTSMODI:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatisk drift

- Enstaka sats

- Programhalt

- Wahlweiser Halt

- Programtest

- Satz löschen

- Achsreferenzierung genom program

- Verktygsåterdragning och omplacering i JOG-läge (Taste REPOS)

- Programmets start

- Automatiserad drift över lagring eller fjärrstyrning

13 - STARTFUNKTIONER:

- NOT-HALTControlBeskrivning:

SIEMENS 828D sl

Standardfunktioner:

1 - RESURSER OCH CNC-PRESTANDA

• 80-bitars NANOfp-noggrannhet

• Minsta blockcykeltid = 80-bitars NANOfp

• Framåtblick = 1

• Acceleration med ryckbegränsning

• Synkrona processer och höghastighetsutmatning

• Språk: tyska, portugisiska, engelska, spanska, italienska, franska Tyska, portugisiska, engelska, spanska, italienska, franska

• Ethernet-gränssnitt

• USB-gränssnitt

• Artikelnummer, maskinens cykeltid och klocka

• Beräkningsfunktion

2 - PROGRAMMERINGSRESURSER:

• Katalog organiserad efter program, underprogram och cykler

• Programmeringsspråk på hög nivå

• Programmeringshandbok

• CNC-programmeringsmanual

• Sökning av programblock

• Programmering i bakgrunden

• Anrop av underprogram

• Minne för programnummer

• Minne för delprogram = 3 MB

• Ladda / spara program

• Skapa och redigera program

• Linjär, cirkulär och spiralformad interpolation

• Dwell-tid

3 - FUNKTIONER FÖR MATNING:

• Matningshastighet i mm/min eller tum/min

• Matningshastighet i mm/min eller tum/min

• Matning med exakt positionering i hörn

• Exakt stopp

4 - GRAFISKA FUNKTIONER:

• PC-liknande gränssnitt

• Animerade element - stöd för cykelparametrar

• 2D grafisk simulering

5 - KOORDINATSYSTEM:

• Val av arbetsplan

• Koordinatsystem för arbetsstycke med 100 par

• Maskinens koordinatsystem

• Förinställning av arbetsstyckets koordinatsystem

• Lokalt koordinatsystem för arbetsstycket

• Inmatningsmask för mätning av verktygslängd (manuellt läge)

6 - KOORDINATVÄRDEN OCH MÅTT:

• Hastighet och mått i tum eller metriska mått

• Programmering i absoluta och inkrementella mått

• Linjär och cirkulär interpolation med polära koordinater

• SKALA / ASCALE

• SPEGEL / AMIRROR

• Rotation av koordinatsystem

• Överföring av nollpunkt

7 - SPINDELFUNKTIONER:

• RPM i S-kod

• Vinkelpositionering av spindel (M19 och Spos)

8 - FUNKTIONER FÖR APPLICERAT VERKTYG:

• Korrigering av verktygsradie

• Manuell mätning av verktygslängd och radie

• Verktygsoffsetpar (längd och diameter) = 256 och 512 för AP-version

• Verktygshantering

• Hantering av verktygets livslängd

9 - MACRO:

• Programmering av parametrar

• Makro- och användarvariabler

• Systemvariabler

10 - FÖRENKLADE PROGRAMMERINGSFUNKTIONER:

• Fasta cykler för borrning, uppborrning och gängtappning

• Cirkulärt mönster för raka och cirkulära spår

• Styv gängtappningscykel (utan kompensationschuck)

• Cykel för gängfräsning

• Gängtappning med kompensationschuck

• Gängreparationscykel

11 - PROGRAMMERINGSFORMAT - 828D sl SERIES:

• ISO-kod programmeringsformat

• Stöd för CNC-programmering

12 - DRIFTLÄGEN:

• JOG-läge

• Handhjulsläge

• MDA-läge

• Automatiskt läge

• Enblocksläge

• Programstopp

• Valfritt stopp

• Program test

• Radering av block

• Referensering av axlar via program

• Verktygsindragning och ompositionering i JOG-läge (REPOS-tangent)

• Omstart av program

• Automatisk drift via minne eller fjärrkontroll

13 - UNDERHÅLLSFUNKTIONER:

• NÖDSTOPP (E-STOP)
