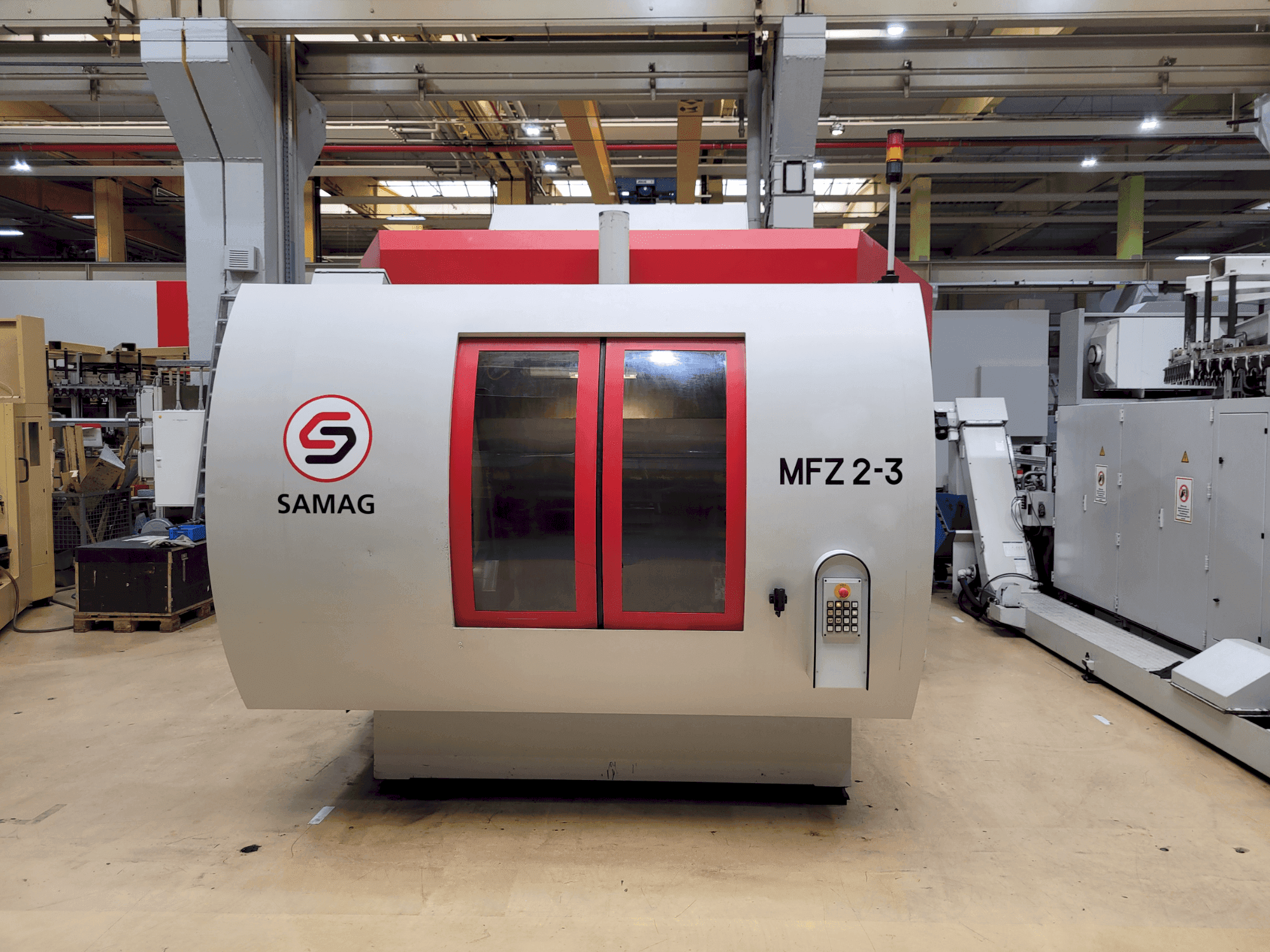

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Nödvändigt installationsutrymme (längd x bredd): ca. 5950 mm x 6700 mm
  • - Vikt (kg) inklusive kylsystem och spåntransportör: ca 25000 kg
  • - Driftspänning: 400 v 3 n ~ 50 hz
  • - Styr-/ventilspänning: 24 v dc
  • - Maskineffekt: ca 82 kva
  • - Reservsäkring före huvudbrytaren: 3 x 160 a
  • - Anslutningsarea: 70 mm²

Extra information

• - Ott Tool Clamping System Moment (S1/S6): 63/83 Nm Nominellt varvtal: 4200 rpm Spindellagerdiameter: 70 mm Spindelsmörjning: Livstidsfettsmörjning 1 Horisontellt 180° vridstöd (W-axel) Planplattans diameter (NC-drift/motlager): 500/345 mm Tillåtet tangentiellt vridmoment: 15000 Nm Positioneringsnoggrannhet: ±3 vinkelsekunder Vridtid (0°/180°): Ca. 6 s Antal horisontella 360° arbetsstyckesstödaxlar Positionering via planväxel: 120 x 3° Positioneringsnoggrannhet (120 x 3°): ±3 bågsekunder Max transportbelastning per A-axel: Ca. 600 kg Tillåtet tangentiellt vridmoment: 5000 Nm Arbetsområde (interferenscirkel x längd): Ø700 x 940 (1036) mm Närmande av mellanpositioner utanför 3°-stigning: Möjligt (NC-positionskontroll) Positioneringsnoggrannhet: ±25 vinkelsekunder Tillåtet tangentiellt vridmoment: 1000 Nm Verktygsmagasin: 90 verktygspositioner (3 x 30) Max. verktygsdiameter med fria angränsande positioner: 160 mm Skär-till-skär-tid (inom 1 patron): Ca. 5,2 s Hydraulisk enhetskapacitet: 160 l Max. driftstryck: 160 bar Max. flödeshastighet: 12 l/min Pneumatiskt system: Nödvändig tryckluftsanslutning, Nödvändig luftförbrukning (kortvarig) 6 ± 0,5 bar Fabriksluftkvalitet: Klass 545 enligt DIN-ISO 8573-1 Kylsystem: Knoll-kylsystem med kylvätskekylning Kylvätsketankens kapacitet: Max. 1400 l separat spolning av maskinbädden: 160 l/min vid 2,6 bar Extern verktygskylning och olika spolningsfunktioner: 120 l/min vid 3,5 bar Intern verktygskylning genom spindlarna: 40 l/min vid 60 bar
