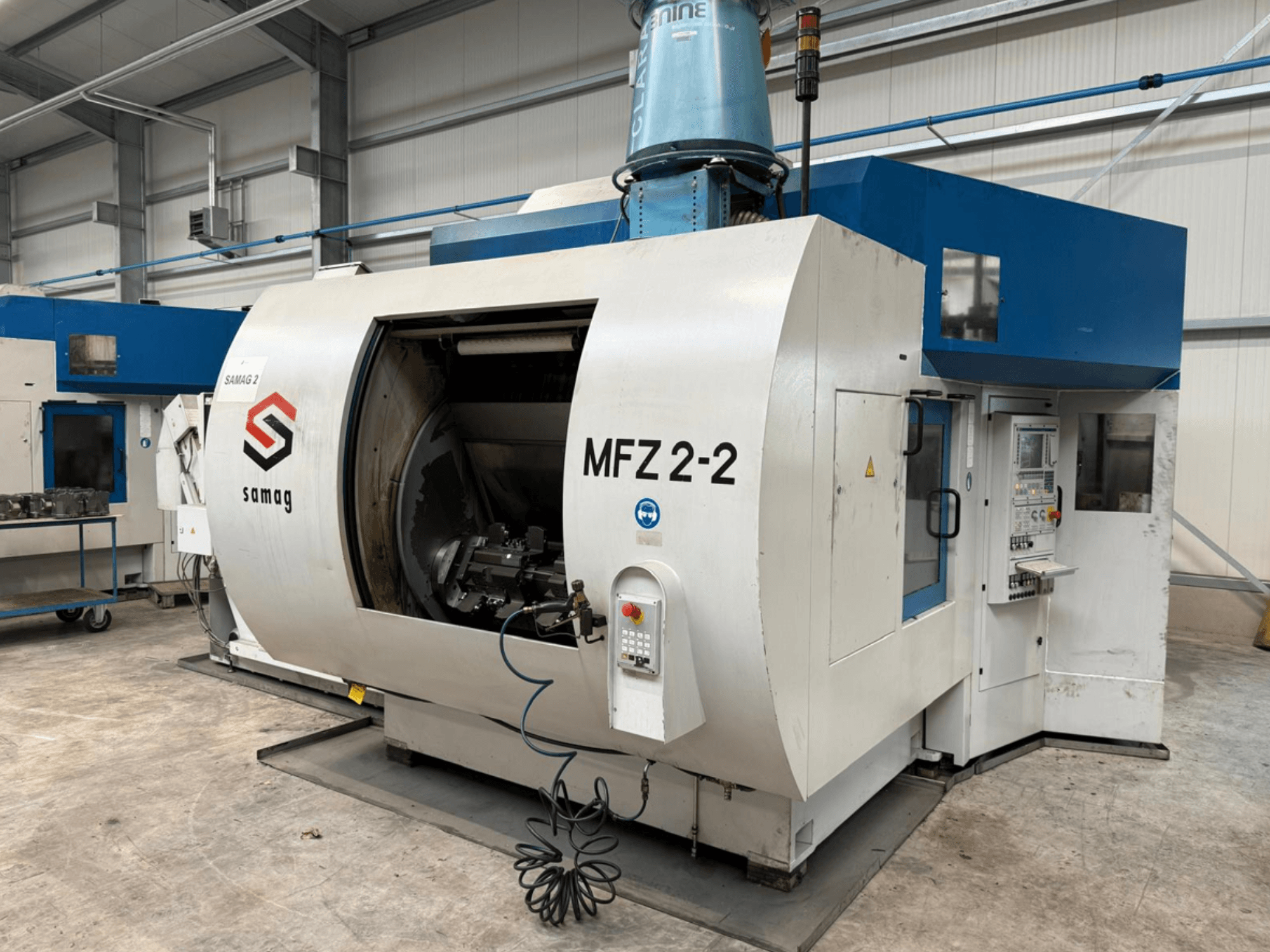

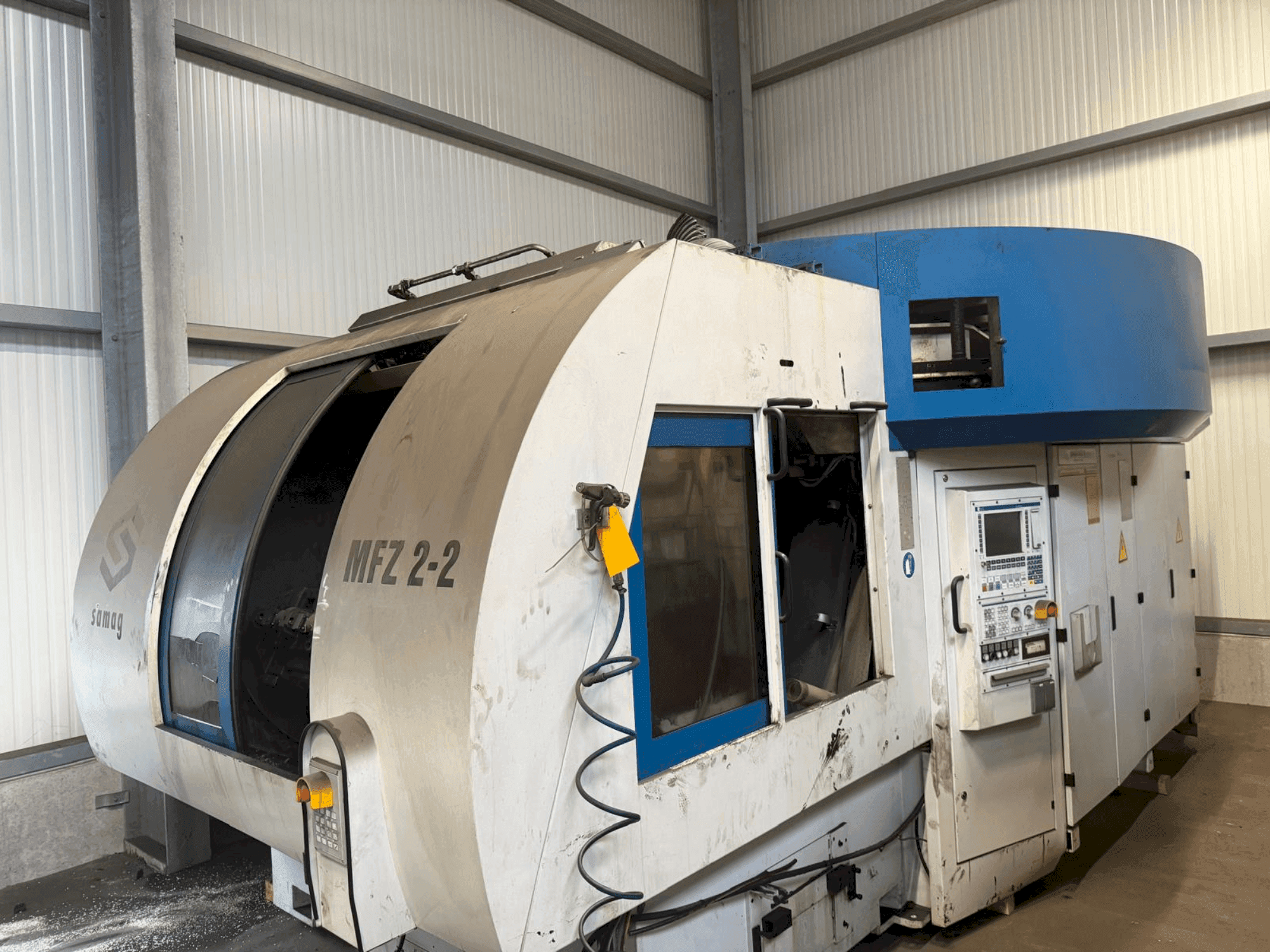

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Förvaring av verktyg

  • Typ av förvaring: Decagon

  • Antal förvaringsplatser: 100 (2x50)

  • Antal kassetter: 10

  • Platser för kassetter: 10

  • Kassettdelning: 90 mm

  • Max. hastighet för kassettmagasin: 8,3 min

  • Fördröjningstid från max. kassettmagasinhastighet till stillastående: 300 ms

  • Max. vikt för verktygslast: 280 kg

  • Max. verktygsvikt (plasthylsa): 6 kg

  • Max. verktygsvikt (stålhylsa): 8 kg

  • Max. verktygsdiameter med fria intilliggande platser: 160 mm

  • Rotationsaxel: 10x36

  • Tid till byte från närmaste kassett (vänster/höger): 1.5 s

  • Verktygsbyte på spindeln (genomsnittlig spån-till-spån utan hjulrotation, VDI 2852): 4.5 s

• Axlar och förflyttningsvägar

  • Körvägar: Y (vertikal) arbetsslag 500 mm; Y (vertikal) totalt slag inkl. verktygsbyte 775 mm

  • Axelacceleration (X/Y): 0,6 xg, 0,8 xg

• Drivning av huvudspindel

  • Spindelenhet: GMN högfrekvent spindel HCS 220-16000/28

  • Spindelavstånd: 450 mm

  • Hylsdiameter: 220 mm

  • Spindelenhetens vikt: 110 kg

  • Drivmotor: 1FE1 083-4WN11-1BA2

  • Vridmoment (S1): 65 Nm

  • Vridmoment (S2): 74 Nm

• Enhet för arbetsstyckeshållare (W-axelns svängbara enhet)

  • Svängningstid 180°: 4.5 s

  • Diameter på frontplatta/motlager: 500/345 mm

  • Hastighet för drivning/motlager (max.) 15/20 min

  • Massatröghetsmoment: 140 kgm²

  • Tillåtet lutande moment: 8000 Nm

  • Tillåtet tangentiellt moment (drivning/motlager): 10.000/5.000 Nm

  • Hirth-växelns låskraft vid 100 bar (drivning/motlager): 190/175 kN

• Hållare för arbetsstycke A1/A2-axel

  • Vinkel för avstickning: 3

  • Svängningstid 180°: 3.5 s

  • Diameter på frontplatta/motlager: 345 mm

  • Hastighet (max.): 20 min

  • Massans tröghetsmoment: 20 kgm

  • Tillåtet lutande moment: 3.000 Nm

  • Tillåtet tangentiellt vridmoment (drivning/motlager): 5.000 Nm

• Nätspänning: 400 V

• Frekvens: 50 Hz

• Styrspänning: DC 24 V

• Nominell effekt: 72 kW

Extra utrustning

• Kylsmörjmedelssystem (spånhantering)

  • Typ av transportör Skrapande bandtransportör

  • Mått (L x B x H): 2885 x 1095 x 1830 mm

  • Utmatningshöjd: 1020 mm

  • Spaltvidd sikt: 500 μm

  • Fyllningsvolym: 100 l

  • Pump för avloppsvatten: 380 l/min vid 1,6 bar

• Centralt kylaggregat

  • Typ: DK 160-V/SO

  • Kylkapacitet: 1900 W

  • Min./Max. omgivningstemperatur: 10/40 °C

  • Max. vattenutloppstemperatur: 20 °C

  • Kondensationstemperatur: 40 °C

  • Köldmedium: R134a, 2 kg

  • Ansluten elektrisk effekt: 5,1 kW

• Perifera massor

  • Massa för renvattentank (tom): 930 kg

  • Massa på spåntransportör (tom): 450 kg

• En slaktmaskin (tillval)

• 3D-data/CAD av fastspänningstornet (möjlighet till 3 fastspänningar) (tillval)

• 2 utbytestorn och reservdelspaket (tillval)
