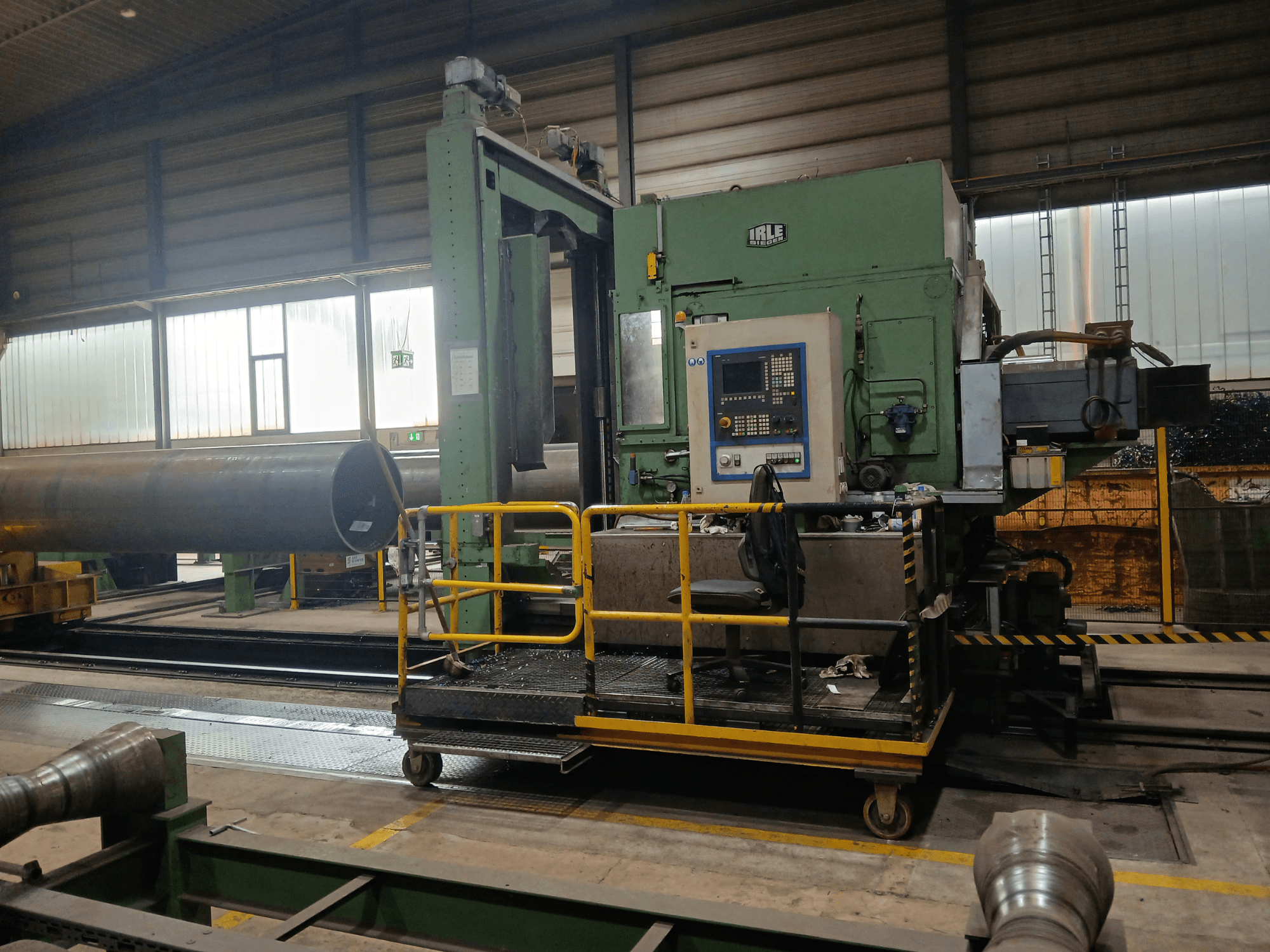

IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001

- Maximal rördiameter för bearbetning: 1 625 mm

- Min. rördiameter som kan bearbetas: 406 mm

- Max. rörlängd som kan bearbetas: 13 200 mm

- Min. rörlängd som kan bearbetas: 6 000 mm

- Min. rörväggtjocklek: 12 mm

- Max. rörväggtjocklek (kopieringsprocess): ca 40 mm

- Max. rörväggtjocklek (CNC-bearbetning): 70 mm

- Max. rörvikt som kan stödjas: 25 500 kg

- Höjd mellan hallgolvet och rörinloppet: 800 mm

- Maskinens totala längd: ca 24 000 mm

- Maskinens totala bredd: ca 4 100 mm

- Total höjd från golv till ovansidan av klämskruvstädet: 5 000 mm

- Maskinens totala vikt: ca 71 400 kg

- Driftspänning: 400 V, 3-fas, 50 Hz

- Styrspänning: 220 V DC / 50 Hz

- Nominell driftsström: 400 A

- Mellanbädd – bäddens längd: ca 3 950 mm

- Mellanbädd – bäddens bredd: ca 1 800 mm

- Mellanbädd – bäddhöjd (inkl. chassi): ca 600 mm

- Mellanbädd – Förflyttningshastighet på grundskenor: 500–5 000 mm/min

- Mellanbädd – Drivmotoreffekt: 5,5 kW

- Spindeldocka – Varvtalsområde för spindelskiva: 7–105 min⁻¹

- Spindeldocka – motorvarvtal: 300–4 500 min⁻¹

- Spindeldocka – Motoreffekt: 100 kW

- Spindeldocka – Motoreffekt (S1-driftcykel): 105 kW

- Spindeldocka – Max. vridmoment på spindelskivan (S1-drift): 33 000 Nm

- Spindeldocka – Karakteristiskt varvtal: 27 min⁻¹

- Spindelhuvud – Huvudspindelns diameter (främre lager): 300 mm

- Spännplatta (X-axel) – Spännplattans diameter: ca 1 950 mm

- Spännplatta (X-axel) – NC-verktygshållarens rörelseområde: ca 650 mm

- Spännplatta (X-axel) – Matningshastighet för verktygshållare (steglös): 0,5–1 500 mm/min

- Spännplatta (X-axel) – Maximal matningskraft: 25 kN

- Matningsväxellåda (Z-axel) – Spindelhuvudets matningsrörelse på maskinbädden: 800 mm

- Matningsväxellåda (Z-axel) – Matningshastighet (steglöst reglerbar via AC-servomotor): 0,5–200 mm/min

- Matningsväxellåda (Z-axel) – Snabbförflyttningshastighet: 1 500 mm/min

- Matningsväxellåda (Z-axel) – Matningskraft: 30 kN

- Matningsväxellåda (Z-axel) – Matningsmotorns vridmoment: 27 Nm

- Rörklämstöd – klämområde: 406–1 625 mm

- Rörklämstöd – Rörviktskapacitet per stöd: 150 kN

- Rörklämstöd – Justerbar klämkraft: 10–200 kN

- Rörklämstöd – Max. justeringshastighet för centralt rörliga klämstänger: 600 mm/min
