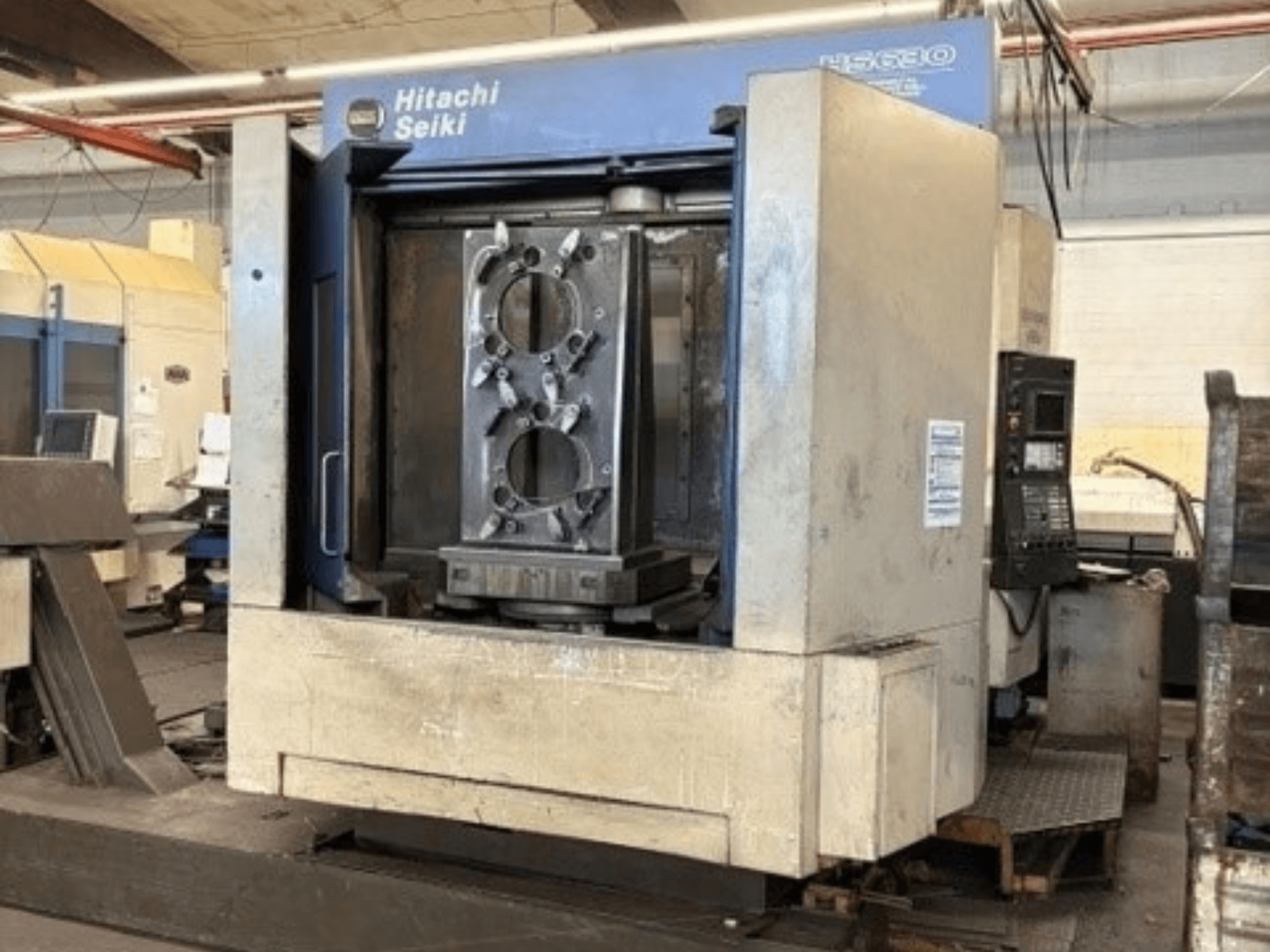

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Senaste underhåll/uppgraderingar: Utrustad med nya linjära styrningar på Y-axeln, renoverad kulskruv med nya lager

- Styrsystem: Seikos Lambda / Fanuc Control

- Arbetsyta: 630 x 630 mm

- Indexeringsvinkel: 1° (360°)

- Indexeringsmetod: Absolut, 3 lägen

- Pallets lastkapacitet: Max. 1200 kg

- Avstånd från spindelns centrum till bordets yta: 100–900 mm

- Avstånd från spindelns spets till bordets centrum: 150–1 000 mm

- Spindelkon: NT50 / NT40

- Spindelhastighet: 1,0–6 000 varv/min / 100–10 000 varv/min (helautomatisk och steglös)

- Minsta stegstorlek: 0,001 mm

- Skärmatning: 1 – 20 000 mm/min

- Stegmätning: 5000 mm/min

- Snabbförflyttning: 45 000 mm/min

- Spindelmotor (växelström, 50 % driftscykel): 30/45 kW (40/30 hk)

- Hydraulmotor: 2,2 kW (3 HP) – 4P

- Smörjningsmotor: 17-2 (0,02)-2 W (HP)-P

- Drivmotor för X-axeln: FANUC MODELL α30

- Drivmotor för Y-axeln: FANUC MODELL α40F

- Drivmotor för Z-axeln: FANUC MODELL α30

- Indexeringsmotor för bord: 1,0 kW (1,4 hk)

- Spindelkylningsmotor: 0,4 kW (0,5 HP) – 4P

- ATC-verktygskapacitet: 40 stycken (tillval: 60 / 90 / 120 verktyg)

- Max. verktygsdiameter: Ø 125 mm

- Max. verktygslängd: 500 mm

- Max. verktygsvikt: 25 kg

- Verktygsval: Valfritt / dubbelriktat via 2- och 4-siffriga T-ord

- APC-växlingsmetod: Roterande typ

- Maskinvikt: 15 000 kg (33 000 lbs)

- Verktygsskaftstandard: BT50

- Tolerans för verktygsskaftets rundgång: Max. 0,025 mm (positionerna A och B)

- Verktygsskaftets vinkelräthet: 0,015/100 mm i förhållande till plan A
