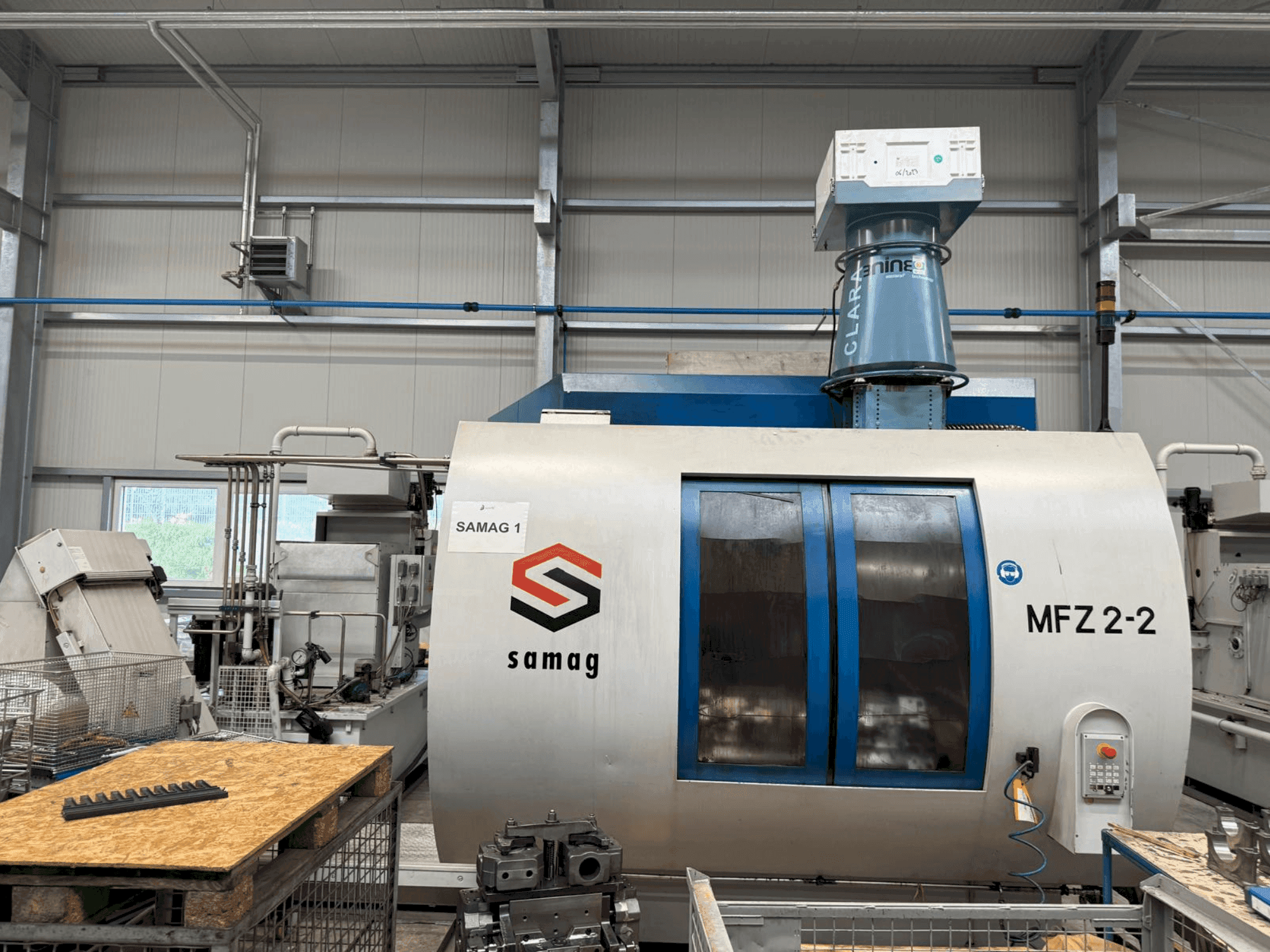

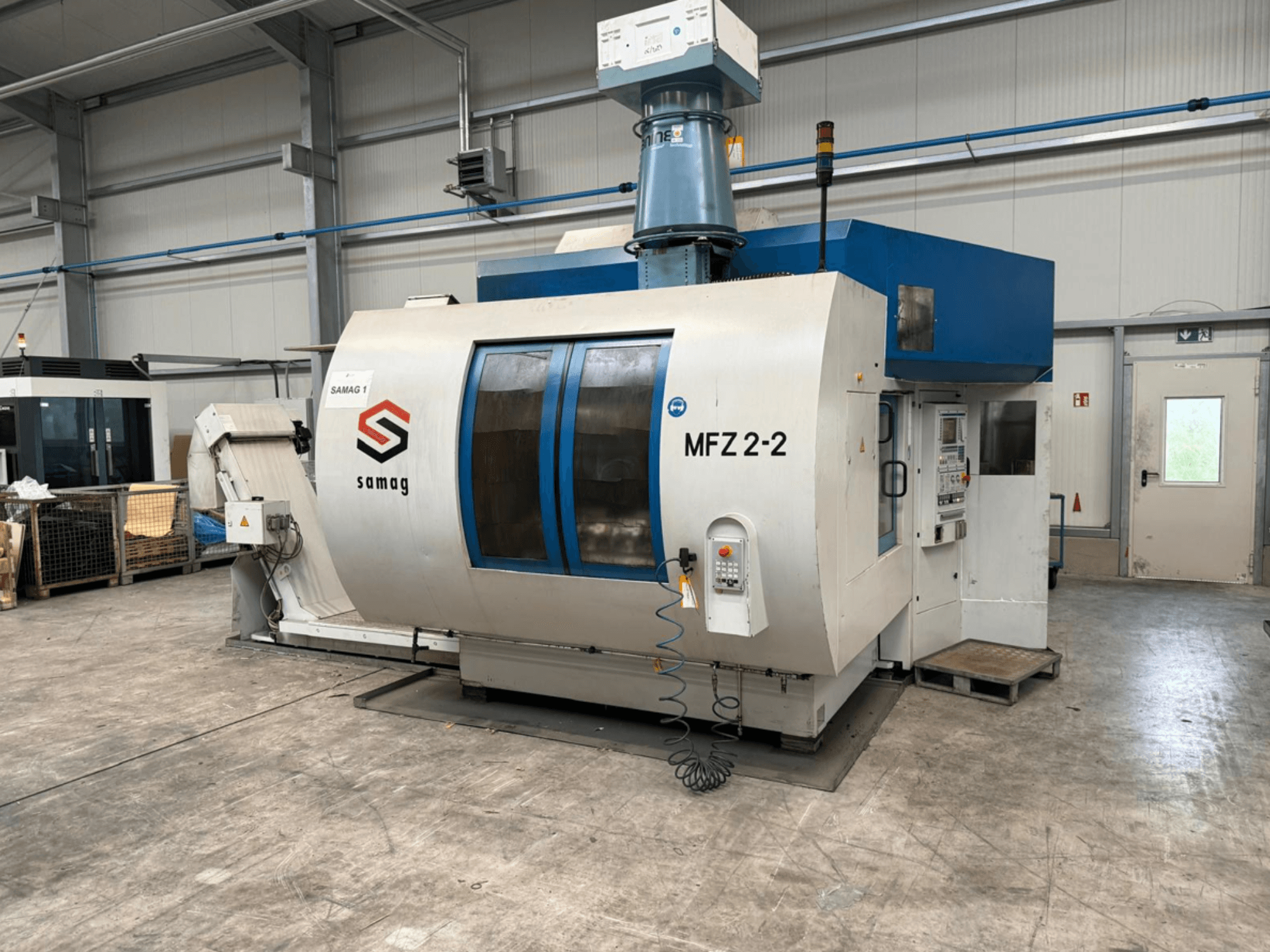

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Förvaring av verktyg

  • Typ av förvaring: Decagon

  • Antal förvaringsplatser: 100 (2x50)

  • Antal kassetter: 10

  • Platser för kassetter: 10

  • Kassettdelning: 90 mm

  • Max. hastighet för kassettmagasin: 8,3 min

  • Fördröjningstid från max. kassettmagasinhastighet till stillastående: 300 ms

  • Max. vikt för verktygslast: 280 kg

  • Max. verktygsvikt/plasthylsa: 6 kg

  • Max. verktygsvikt/spännhylsa i stål: 8 kg

  • Max. verktygsdiameter med fria intilliggande platser: 160 mm

  • Rotationsaxel: 10x36

  • Tid till byte från närmaste kassett (vänster/höger): 1.5 s

  • Verktygsbyte på spindel, genomsnittlig spån-till-spån (VDI 2852), utan hjulrotation: 4.5 s

• Axlar och körvägar

  • Förflyttningsvägar

    • Y-axel (vertikal) arbetsrörelse: 500 mm

    • Y-axel (vertikal) total slaglängd inkl. verktygsbyte: 775 mm

  • Axelacceleration X/Y: 0,6 xg / 0,8 xg

• Drivning av huvudspindel

  • Spindelenhet: GMN högfrekvent spindel HCS 220-16000/28

  • Avstånd mellan spindlar: 450 mm

  • Hylsdiameter: 220 mm

  • Vikt: 110 kg

  • Drivande motor: 1FE1 083-4WN11-1BA2

  • Vridmoment (S1): 65 Nm

  • Vridmoment (S2): 74 Nm

• Enhet för bärare av arbetsstycke

  • Svängbar enhet för W-axeln

    • Svängningstid 180°: 4.5 s

    • Diameter på frontplatta/motlager: 500/345 mm

    • Hastighet för drivning/motlager (max.) 15/20 min

    • Massatröghetsmoment: 140 kgm²

    • Tillåtet lutningsmoment: 8.000 Nm

    • Tillåtet tangentiellt moment för drivning/motlager: 10.000/5.000 Nm

    • Hirth-växelns låskraft vid 100 bar/motlager: 190/175 kN

  • Hållare för arbetsstycke A1/A2 axel

    • Vinkel för avstickning: 3

    • Svängningstid 180°: 3.5 s

    • Diameter på frontplatta/motlager: 345 mm

    • Hastighet (max.): 20 min

    • Massans tröghetsmoment: 20 kgm

    • Tillåtet lutande moment: 3.000 Nm

    • Tillåtet tangentiellt vridmoment drivning/motlager: 5.000 Nm

• Nätspänning: 400 V

• Frekvens: 50 Hz

• Styrspänning: DC 24 V

Extra utrustning

• Kylande smörjmedelssystem (skrapande bandtransportör)

  • Mått (L x B x H): 2885 x 1095 x 1830 mm

  • Tömningshöjd: 1020 mm

  • Skärm för mellanrum: 500 μm

  • Fyllningsvolym: 100 l

  • Pump för avloppsvatten: 380 l/min vid 1,6 bar

• Centralt kylaggregat

  • Typ: DK 160-V/SO

  • Kylkapacitet: 1900 W

  • Min./Max. omgivningstemperatur: 10/40 °C

  • Max. vattenutloppstemperatur: 20 °C

  • Kondensationstemperatur: 40 °C

  • Köldmedium: R134a, 2 kg

  • Ansluten elektrisk effekt: 5,1 kW

• Tank för rent vatten (tom): 930 kg

• Spåntransportör (tom): 450 kg
