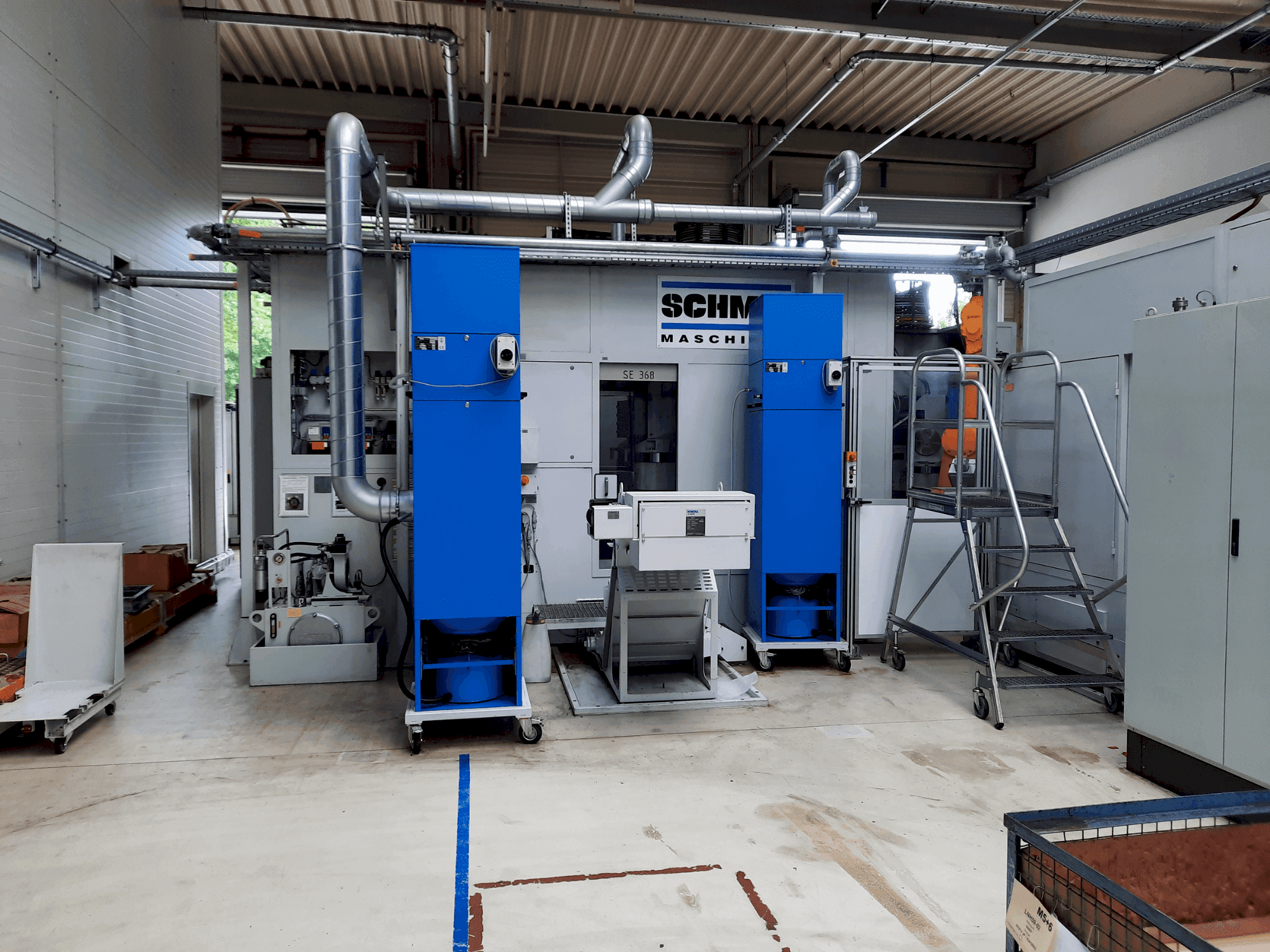

Detta 5-axliga SCHMID SE 368 horisontella bearbetningscenter tillverkades 2019. Det har en Siemens Sinumerik 840 D SL-kontroll, snabba travershastigheter på 75/40/90 m/min i X/Y/Z och ett skyttelbord. Utrustad med dubbla NC vridbara enheter, en 30-faldig verktygsväxlare och HSK-A63 verktygshållare. Maxhastigheten är 10 000 rpm. Inkluderar spåntransportör och återkylningssystem. En fantastisk möjlighet att köpa detta SCHMID SE 368 horisontella bearbetningscenter. Kontakta oss för ytterligare information om detta horisontella bearbetningscenter.
Översikt
- märke: SCHMID
- år: 2019
- MODELL: SE 368
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Horisontellt bearbetningscenter
- tillgänglighet: Såld
- styrenhetens märke: SIEMENS
Teknisk information - SCHMID SE 368
Allmän information
- Maskinvikt: 21000 kg
Styrenhet
- Modell: Sinumerik 840 D SL
- Märke: SIEMENS
Huvuddrev
- Antal spindlar: 2
- Hastighetsfrekvens för spindel: 50 - 24000 rpm 1/MIN
- Verktyg avsmalnande: HSK-A63
Rörelse
- X-AXEL Rörelse: 400 mm
- X-AXEL Snabbmatning: 75 m/min
- Y-AXEL Rörelse: 450 mm
- Y-AXEL Snabbmatning: 40 m/min
- Z-AXEL Rörelse: 550 mm
- Z-AXEL Snabbmatning: 90 m/min
Verktyg
- Maximal verktygsdiameter: 75 mm
Ytterligare utrustning
- - Dubbel spindel
- - Shuttle bord
- - 2x 2 NC vridbara enheter
- - Växelskåpssystem
- - Spåntransportör Knoll 600K-1 2019
- - Hydraulisk enhet
- - Filtersystem
- - Återkylningssystem Lahntechnik KOF1803-100 2020
- - Antal verktygsmagasinspositioner: 2x30
- - Roterande bord (NC / hydraulisk fastspänning): nx 360o, vertikal axel,
Ytterligare information
- Tekniska maskinfördelar:
- - Ibag trefas huvuddrift: s1-100% 40 kw / s6-40% 52 kw
- - Nyckelprestandadata arbetsspindel kw s1 : 3 12 29 40 40
- - Spindelhastigheter ca. 1/min : 1 000 5 000 10 000 20 000 24 000
- - Vridmoment ca. Nm : 27 27 27 19 17
- - Verktygsdiameter med fria grannlägen: 125 mm
- - Svängbord (nc / hydraulisk indexering): vertikal axel, 0° - 180°, max. Rotationsvinkel i samband med 5:e axeln: +/- 150°
- - Roterande bordsdiameter: 400 mm, roterande bord (horisontella axlar u1-u2/v1-v2), roterande bord (nc / hydraulisk fastspänning): nx 360o, vertikal axel, roterande bordsdiameter: 330 mm
- - Pallklämning: 2 nollpunktsklämmoduler/bord
- - Positionsmätningssystem: absoluta positionsmätsystem
- - Positionstolerans x - y - z : 0,008 mm (vdi/dgq 3441)
- - Maskinen är fortfarande under ström
Maskinfördelar
Extra information
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
