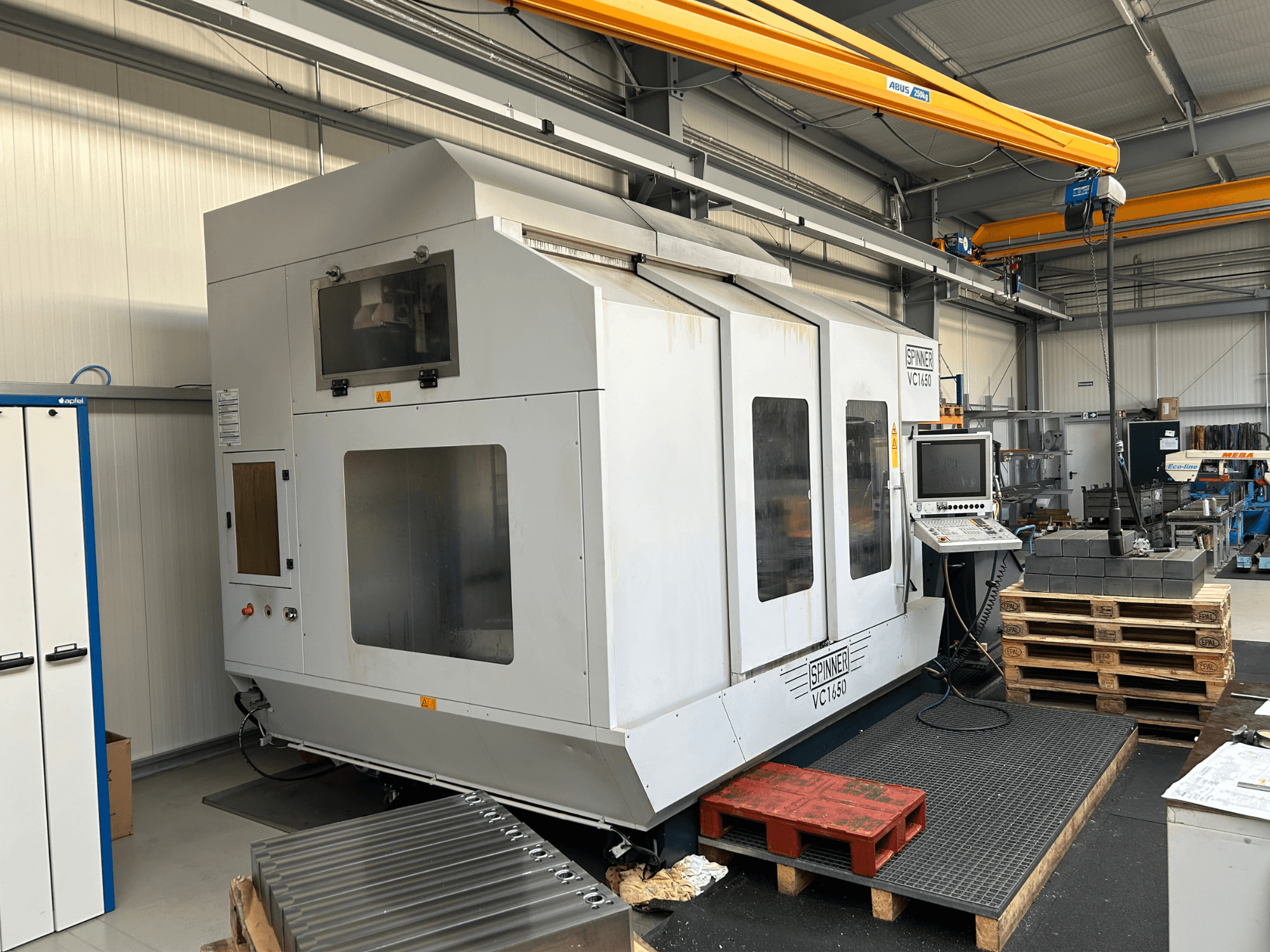

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Avkännarsystem för arbetsstycke: Blum TC52-system med trådlös anslutning för avkänning av arbetsstycken och bestämning av nollpunktsförskjutningar eller mått

• 360° roterande bord: Diameter 900 mm - 870x870 mm till vänster

• Extra uppspänningsbord till höger: 650x870 mm

• Automatisk verktygsväxlare på vänster sida för 96 verktyg

• Maximal verktygslängd: 400 mm

• Maximal verktygsdiameter: 120 mm (150 mm med intilliggande positioner fria)

• Maximal verktygsvikt: 15 kg

• Dynamisk motorspindelhastighet: 9000 varv/min

• Version med högt vridmoment: 464 Nm (S6 25%); Effekt: 35KW/68KW (S1/S6)

• Medbringare: X=1650 mm, Y=820 mm, Z=820 mm

• Utblåsningsrengöring för spindelhuvudet

• Högtrycksspolning: 70 bar TW med en extra 350-liters kylvätsketank, högtryckspump och pappersfilter med gravitation

• 5-axligt precisionsbearbetningscenter

• Automatisk kinematisk mätning med probcykler

• Funktioner för tredimensionell verktygskorrigering och förbättrad ytkvalitet på arbetsstycket

• Verktygshållare måste beställas separat

• Tvåfärgad ytbehandling RAL 7035/5008

• Nödvändiga avvägningselement på maskinbädden

• Cirka 14.000 på-timmar

  Cirka 6000 spindeltimmar

TNC 620/TNC 640 Heidenhain mjukvarutillval med följande funktioner:

- Automatisk mätning och kompensation av roterande axlar med hjälp av slutanvändarens touch-probcykler

- De kinematiska värdena som mäts upp av cykeln överförs automatiskt till maskinparametrarna

- Automatisk generering av en loggfil för utvärdering av den kinematiska mätningen - Optimering av maskinens noggrannhet vid sväng- och 5-axlig bearbetning

- För mätningen krävs ett avkännarsystem för arbetsstycket och en kalibreringskula

TNC-programvara som tillval: 5-axlig simultan interpolation och 3D-bearbetning

TNC 620/TNC 640 Heidenhain programvarutillval; "Advanced Function Set 2"

med följande funktioner: - 5-axlig simultan interpolation

- Behåll verktygets spetsposition under svängaxelns rörelse genom att kompensera linjära axelrörelser

TCPM-funktion med utökade inställningar för TCPM-drift

- Funktioner för tredimensionell verktygskorrigering

- Funktioner för att förbättra ytkvaliteten på arbetsstycket

3D-modell VC1650HV (5-axlig version)

för CAD/CAM i STEP-format;

Data levereras på CD-ROM; inklusive uppställningsplan och simuleringsmodell

Gränssnittsförberedelse för Blums infraröda prober TC50/TC52/TC54-20

Mottagarenhet IC56 och utvärderingselektronik IF59 installerad i maskinen för anslutning av Blum-arbetsstycken eller

verktygsprober från Blum. Gränssnittet kan hantera upp till två touch-probesystem samtidigt, vilket innebär att när ett arbetsstycke och en verktygsprobe installeras samtidigt krävs denna position bara en gång.

Arbetsstyckesprob för fräsmaskiner, Blum TC52-system

för instick i spindeln med trådlös anslutning till CNC-styrningen för avkänning av arbetsstycken och bestämning av nollpunktsförskjutningar eller arbetsstyckets mått

UTAN verktygshållare. Verktygshållare måste beställas separat.

MED 1 probarm 3x30mm.

NY VERSION 2 med IR-mottagare IC56

SK50 verktygshållare för TC52 avkännarsystem

Bearbetningscenter för prestanda SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5-axligt premium-bearbetningscenter med

360° rundmatningsbord, 870 x 870 mm, på vänster sida av arbetsområdet

Hållbart spännbord på höger sida av arbetsområdet, 660 x 870 mm

Svängbar axel upptill på fräshuvudet +11-110°

med Heidenhain TNOS40/19-styrning

Dynamisk motorspindel upp till 9 000 rpm: HIGH-TORQUE VERSION HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Rörelse X1050 mm Y=20mm 2-820mm

Verktygskoning storlek 50 enligt DIN 6871-A. Dragstänger enligt DIN 60872-A. Utblåsningsanordning för spindelavsmalning. Automatisk verktygsväxlare integrerad på maskinens vänstra sida för 96 verktyg.

Bytarslid för byte till horisontell spindel.

Maximal verktygslängd 400 mm; maximal verktygsdiameter 120 mm eller 150 mm med fristående verktyg, max. 15 kg.

Linjärstyrning i alla tre axlarna.

Nödvändiga justeringselement på maskinbädden för nivellering. Fullständigt skyddande hölje + belysning för arbetsområdet.

Dokumentation: Enfärgslackering, tvåfärgad RAL 70355006.

Spåntransportör VC1850 version A2-högre TR

Längst fram under maskinen. Till höger om maskinen. Utgående,

Innehåller två integrerade skruvtransportörer för transport av spån från arbetsområdet till spåntransportören.

Direkta mätsystem i X/Y/Z för VC1650-TNC620/TNC640

för modell VC1650 VC-serien med Heidenhain-styrning

Centralt monterade mellan styrskenorna för optimal noggrannhet

rekommenderas för högprecisionsbearbetning och minskad temperaturdrift

Elektrisk förberedelse HD 70 bar

för högtrycksspolning 70 bar.

Denna position är nödvändig för installation av högtryckstank/högtrycksspolningssystem.

Högtrycksspolning 70 bar TW (hjälptank) V2 350 liter

extra kylvätsketank med högtryckspump MTS20-80 och pappersfilter med självfall

kapacitiv nivåvakt

För fräsmaskiner krävs förberedelse på spindelsidan för kylmedelsgenomföring (artikel 11069P)

TANKENS VOLYM ca 350 liter

Utsugningsanslutning 250

Anslutningsfläns för elektrostatisk luftrenare, diameter 250T

NC-programvarualternativ "Svängning av bearbetningsplanet och bearbetning med roterande bord"

- Projektion av en i XY-planet programmerad kontur på cylinderskalet

- Automatisk beräkning av matningen i mm/min för en roterande axel, beroende på verktygets avstånd till

roterande axelns centrum

Cirkel i 3 axlar med roterat bearbetningsplan (grovbearbetningscirkel)
