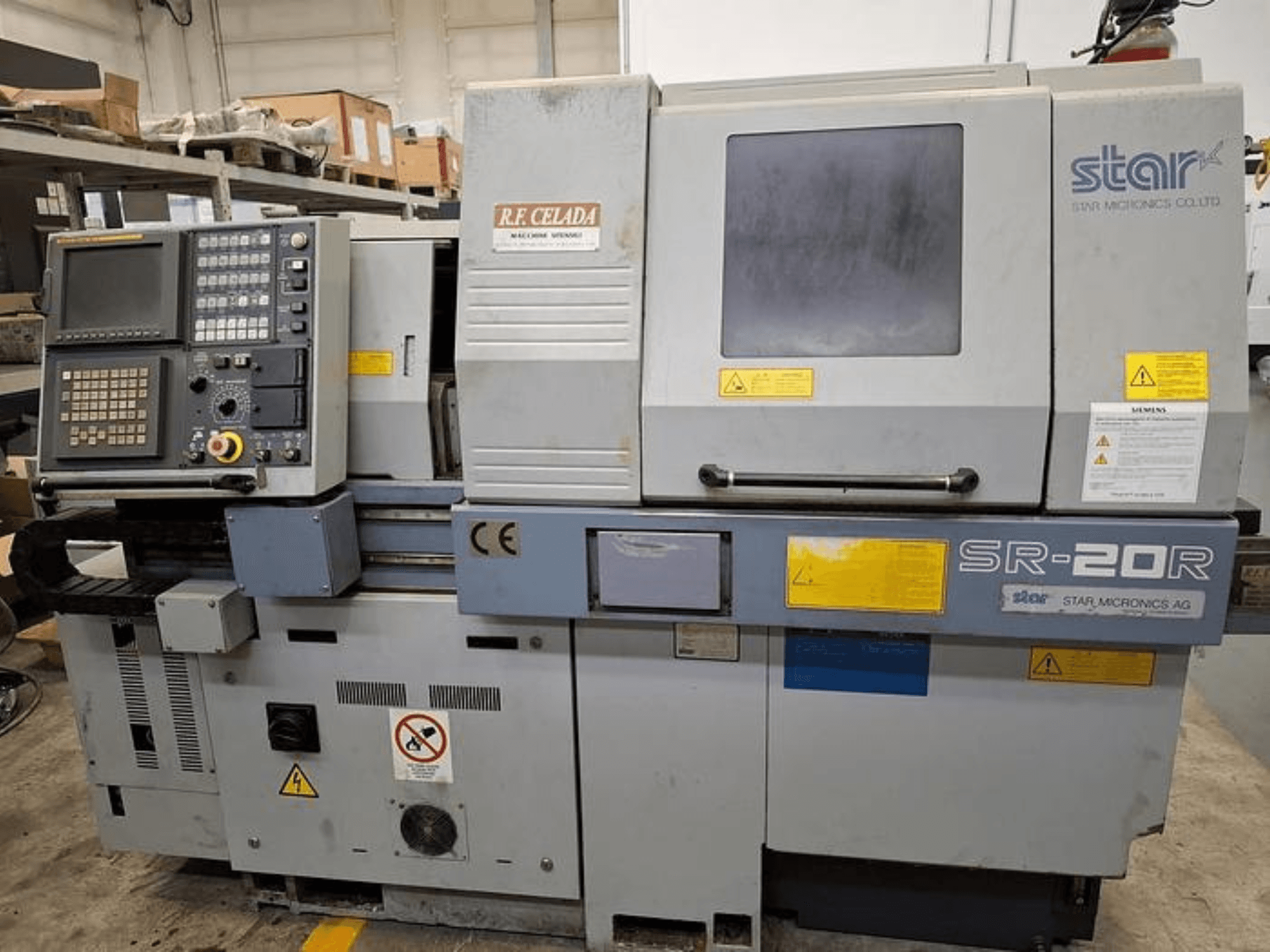

Star - SR 20 RIT-TUR-STA-2000-00001

Kapacitet

• Maximal svarvdiameter: 20 mm

• Maximal rörelse för mobil dubbdocka (enkel fastspänning): 205 mm

• Maximal diameter på arbetsstycket / genomgående borrning: 20 mm

• Maximal längd på arbetsstycket (främre utskjutning): 80 mm

Spindel

• Spindelns borrdiameter: 20 mm

Matningar

• Snabbmatning (linjära axlar): 20 m/min

• Snabb matning (C-axel): 90.000°/min

• Maximal skärande matning (linjära axlar): 10 m/min

• Maximal skärmatning (C-axel): 10.000°/min

Verktyg

• Fast svarvverktyg: M8 × 1.25

• Roterande verktyg på kamslid: M6 × 1

• Pinnfräs på kamsliden: Ø 10 mm

• Station för fasta svarvverktyg (std/opt): 6

• Verktygsskaftets diameter (std/opt): 12 mm

• Radiala motoriserade verktygsstationer: 4

• Max hastighet för motordrivna enheter: 8 000 rpm

• Max effekt för motordrivna enheter: 1,2 kW

• Fasta verktygsstationer för borrning/tappning: 4

• Max spännhylsdiameter (ER-spännhylsa): 10 mm

• Max borrkapacitet (C45-stål): 8 mm

• Max kapacitet för gängtappning (C45-stål): M8 × 1,25 / M6 × 1

Kraft och verktyg

• Tillgänglig effekt: 2,2 kW

• Total installerad effekt: 7 kVA

• Tankens kapacitet: 155 L

Maskinens mått och vikt

• Maximalt fotavtryck: 2,21 × 1,08 m

Axlar

• Antal axlar: 2 (X och C)
