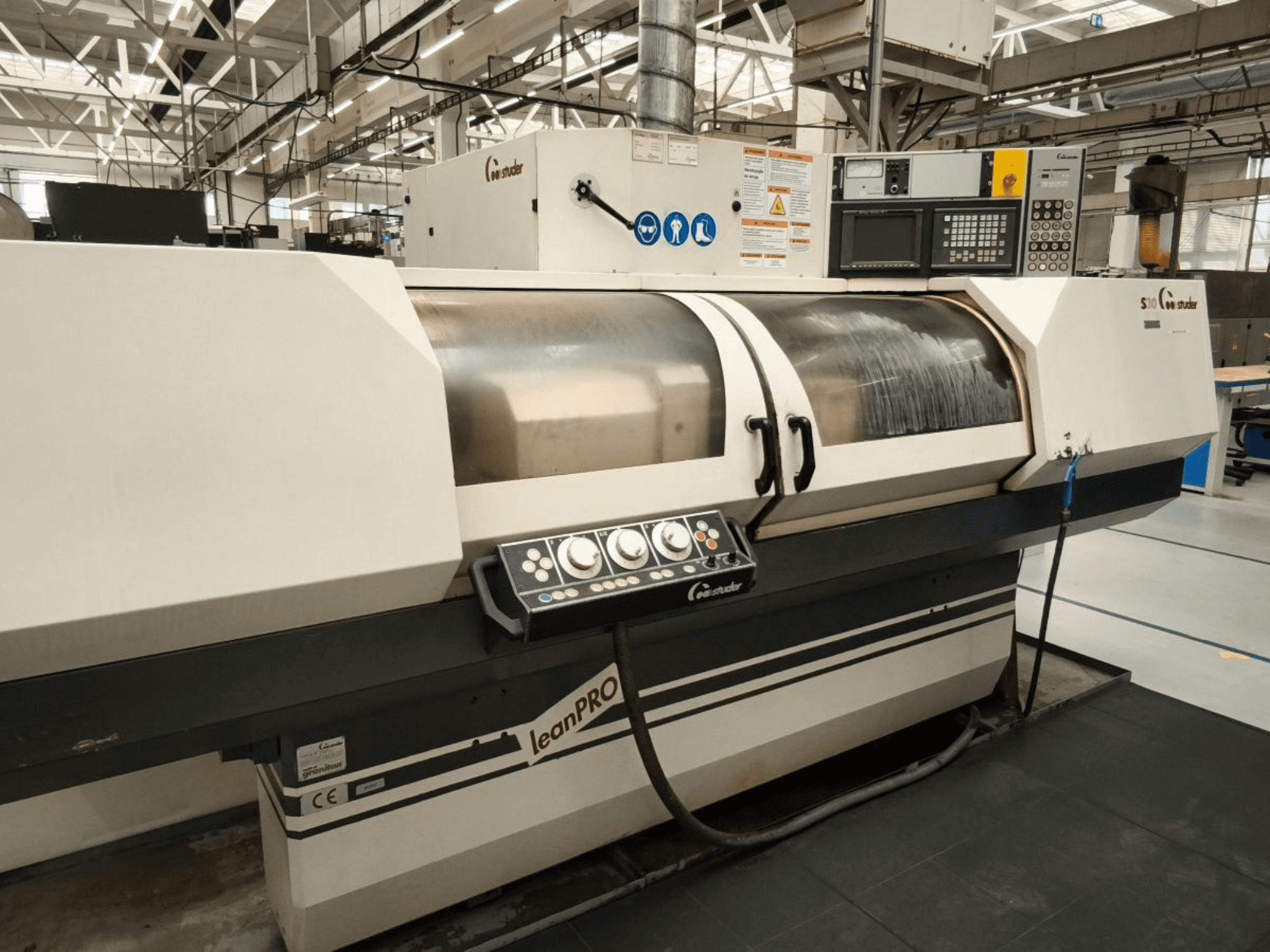

STUDER - S30 LEAN PROCZ-GRI-STU-1999-00002

TEKNISKA SPECIFIKATIONER:

- Centrumhöjd: 175 mm (6,9") - Centrumavstånd: 1000 mm (39,4")

- Längsgående skena Max. rörelse: 1050 mm (41,4")

- Längsgående slits Hastighet (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Longitudinell slits Upplösning: 0,0001 mm (.000.004")

- Maximal bordssvängning (centrumavstånd 1000): 8,5 grader

- Hjulhuvudssläde Max. rörelse: 275 mm (10,8")

- Hjulhuvudets glidhastighet (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Hjulhuvudets slits Upplösning: 0,0001 mm (.000.004")

- Max. vikt på arbetsstycket mellan centrumen: 130 kg (286 lbs)

- Max. lastmoment (Mmax): 160 Nm (116 ft lbs)

- Arbetshuvud: Icke svängbar, rullager, AC-servodrivning - Tillval för arbetshuvud: Camlock-adapter - Konisk anslutning för dubbdocka: Morse 3 - Rörelse för cylindern i dubbdockan: 35 mm (1,37")

- Styrenhet: Fanuc Series 16 (32-bitars processorer, ISO- och piktogram-programmering)

- Variationer av hjulhuvud: Revolverhjulhuvud U vänster 400x80 mm Revolverhjulhuvud U vänster 500x80 mm Slipskiva höger 400x40 mm Slipskiva höger 250x25 mm

- Tillbehör för invändig slipning: För remdrivna spindlar Ø100 mm - Max. slipningslängd (Ls): SPW + b - 80 mm - Max. diameter med trebackechuck (ØF): 129 mm - Max. diameter med stängd spännbuckla (ØL): 140 mm

Antal timmar: 47.550

skick: Väl underhållen

*Innerslipspindeln har inte varit i drift under en längre tid eftersom den kopplades bort på grund av ett fel i frekvensomvandlaren.
