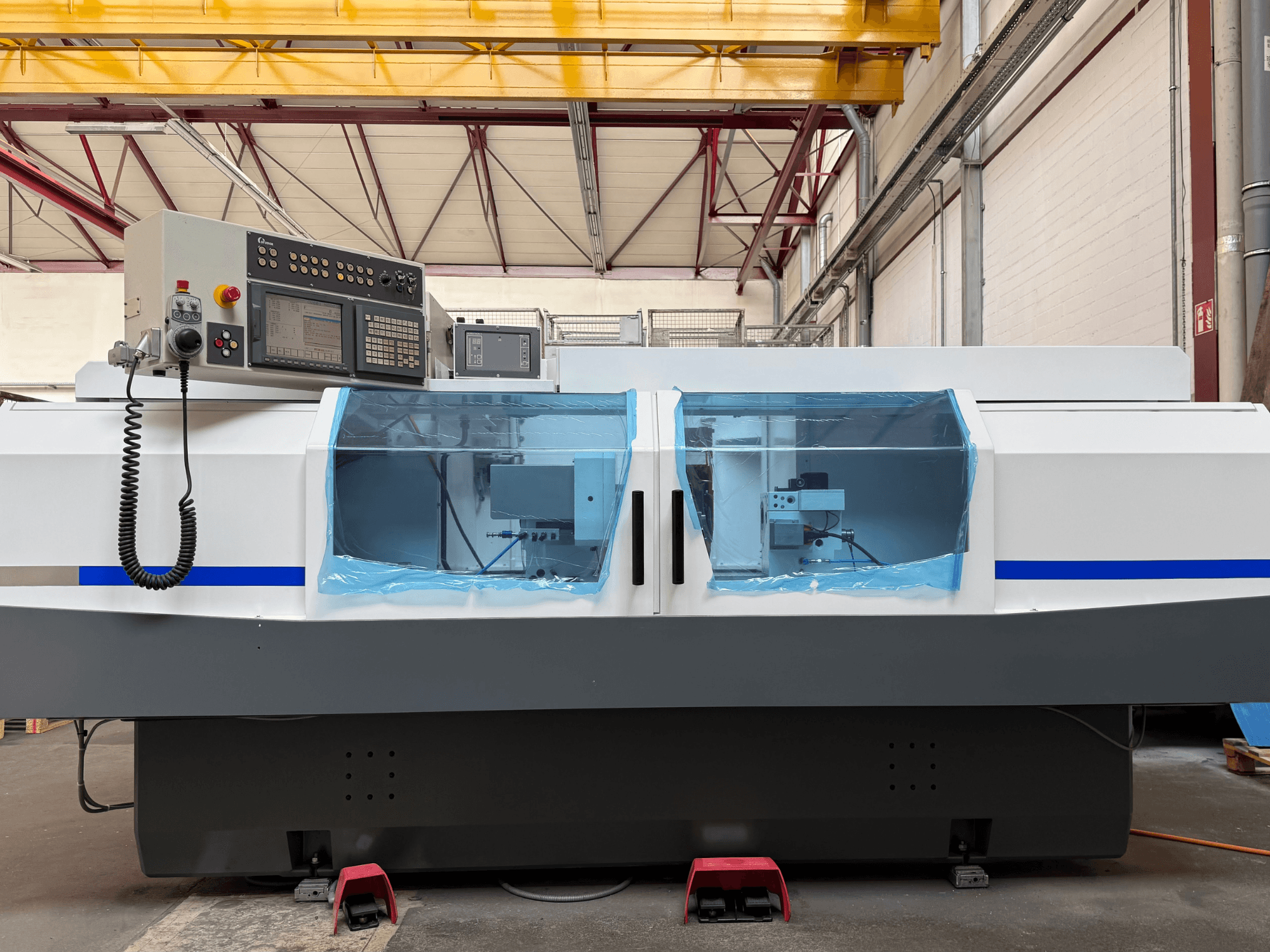

STUDER - S33 CNCCH-GRI-STU-2005-00001

- totalrenoverad år 2026

- Driftstid: 0 timmar efter översyn

- Centrumhöjd: 175 mm

- Centrumavstånd: 1000 mm

- Maskinbas: Mineralgjutgods Granitan S103

- Slaglängd: 285 mm (X-axel) x 1150 mm (Z-axel)

- X-axeldrivning: AC-servomotor och kulskruv, 0° vinkel, matningshastighet 0,001–5,000 mm/min

- Z-axeldrivning: AC-servomotor och kulskruv, matningshastighet 0,001–10,000 mm/min

- Mätsystem: Inkrementell skala för X- och Z-axlarna, upplösning 0,0001 mm

- Sliphuvud: Universellt för yttre och inre slipning, Hirth-kuggning 1° (-15° till +195°)

- Motorspindel (pos. 2): 7,5 kW, 1 400 till 3 200 varv/min, programmerbar skärhastighet max. 50 m/s

- Skydd för yttre slipning: Slippskiva storlek D 500 × 63 mm F1 (80 mm F5) med automatiskt kontaktskydd

- Inre slipspindel (pos. 3): Studer remdriven inre slipspindel (180°) med frekvensomriktare

- Arbetshuvud: Universellt, rullagerfäst, konisk anslutning MK5, cylindrisk yttre nos D. 70 mm, spindelhål D. 28 mm, manuell spindellåsning

- Arbetshuvudets drivning: 1,8 kW växelströmsservomotor, varvtalsområde 1–1 500 rpm, stegvarvtal 1–50 rpm

- Arbetsstyckets vikt: Max. 80 kg mellan spetsarna

- Bakdocka: Kon MK4, 35 mm slaglängd, spindeldiameter 50 mm, hydraulisk spindeltillbakadragning med övervakning, manuell finjustering +/- 0,04 mm

- Pneumatiska lyftanordningar: Pneumatisk lyftfunktion för enkel förflyttning av arbetshuvud och bakdocka

- Styrsystem: Fanuc 21i-TB med 10,4-tums färgpekskärm, integrerad PLC, 32 KB användarminne, 400 programlagringsplatser

- Strömförsörjning: 400 V ± 10 %, 50 Hz ± 1 Hz, 24 V DC styrspänning

Tillval:

- Dittel Sensitron 6 kontaktdetektering med magnetisk sensor (1 st)

- Movomatic C25 LP aktiv sond

- 3 st. nivelleringselement

- Luftkonditioneringsenhet för elskåp

- Euchner handhållen styrenhet

- Svängbar avdragningsenhet för invändig slipning

- Parkeringsläge för bakdocka

- 3 st Studer remdrivna spindlar för inre slipning (24 000 rpm / 40 000 rpm / 60 000 rpm)

- Fotpedal för C-axelstyrning vid öppna dörrar

- Fotpedal för aktivering av spännanordning (bakdocka)

- Elektriskt gränssnitt för roterande avrättning (spindel som tillval)

- Movomatic-styrning för mätning under bearbetning ES 124 (mät huvud som tillval)

- 8 st begagnade slipskivflänsar för ytslipning

- Olika nya MK4-centreringsanordningar

- Olika avrätare

Ytterligare funktioner:

- Möjlighet till gäng- och formslipning (programvaran måste beställas direkt från Fritz Studer AG)
