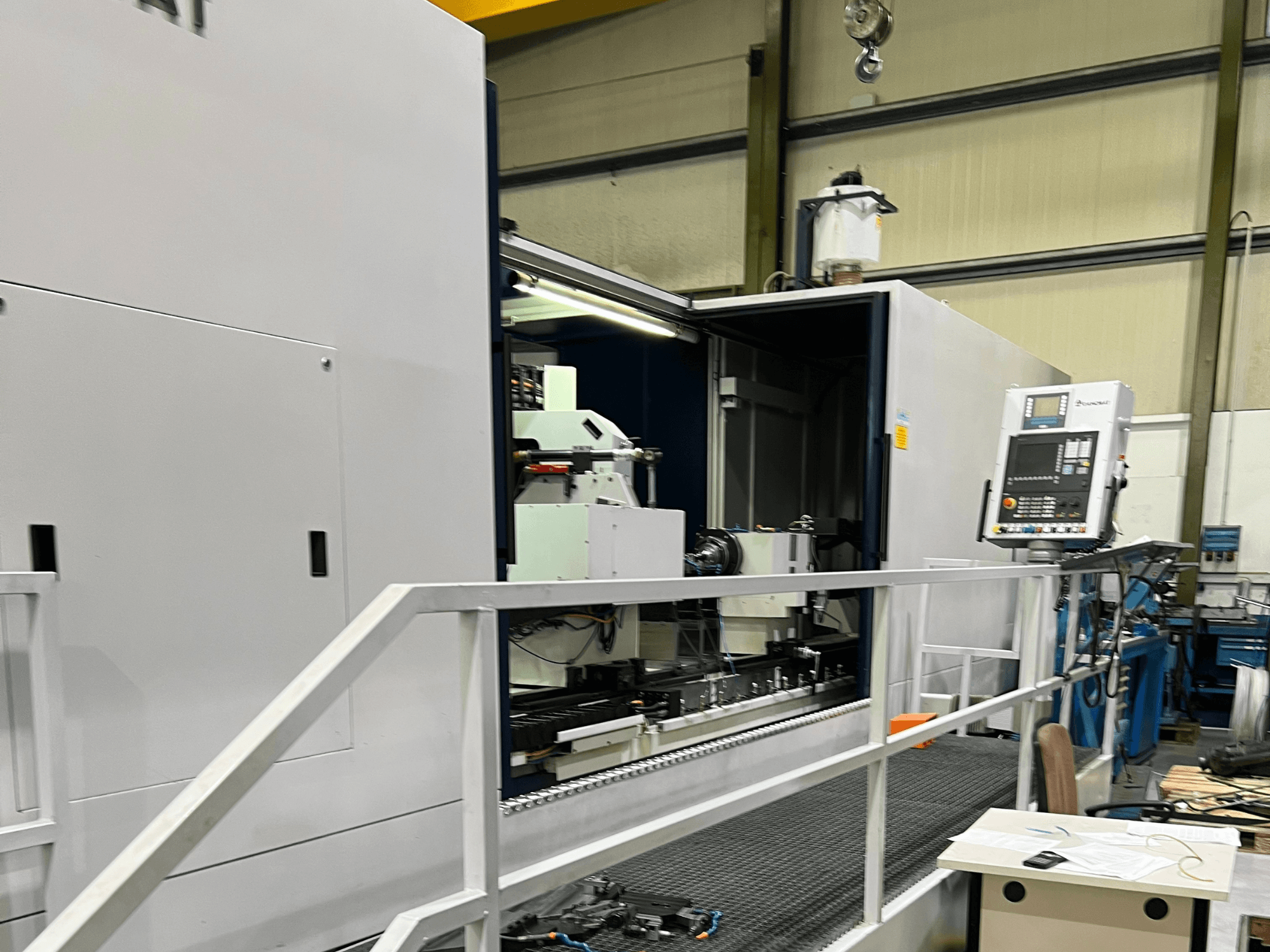

DANOBAT - HG 91-3000-B8MX-GRI-DAN-2007-00001

• Centrumhöjd över golv: 1.604 mm

• Centrumhöjd: 525 mm

• Max slipningslängd: 3.000 mm

• Max slipdiameter: 850 mm

• Max vikt på arbetsstycket (mellan centrumen): 5.000 kg

• Total maskinvikt: 29.000 kg

X-axel (tvärgående vagn)

• Effektiv rörelse: 650 mm

• Max programmerbar hastighet: 6.000 mm/min

• Min programmerbara hastighet: 0,01 mm/min

• Min programmerbara stegring (i diameter): 0,001 mm

• Motorns vridmoment: 22 N-m

Z-axel (längsgående vagn)

• Max programmerbar hastighet: 6.000 mm/min

• Min programmerbara hastighet: 0,01 mm/min

• Min programmerbara stegring: 0,001 mm

• Vridmoment för motor: 42 N-m

B8 hjulhuvud

• Svängningsvinkel: -30° till +180°

• Hjulets dimensioner: Ø760 x 80(100) x Ø304,8 mm

• Kapningshastighet: 45 m/s

• Effekt: 22 kW

Arbetshuvud

• Spindelvarvtalsområde: 10-120 varv/min

• Centrerad kona: Morse 6

• Vridmoment för motor: 42 N-m

Hydraulisk dubbdocka

• Max konisk korrigering: ±0,20 mm

• Max centrumrörelse: 100 mm

• Center kona: ASA 4

Dresser

• Placering: Placerad på arbetshuvud och dubbdocka
