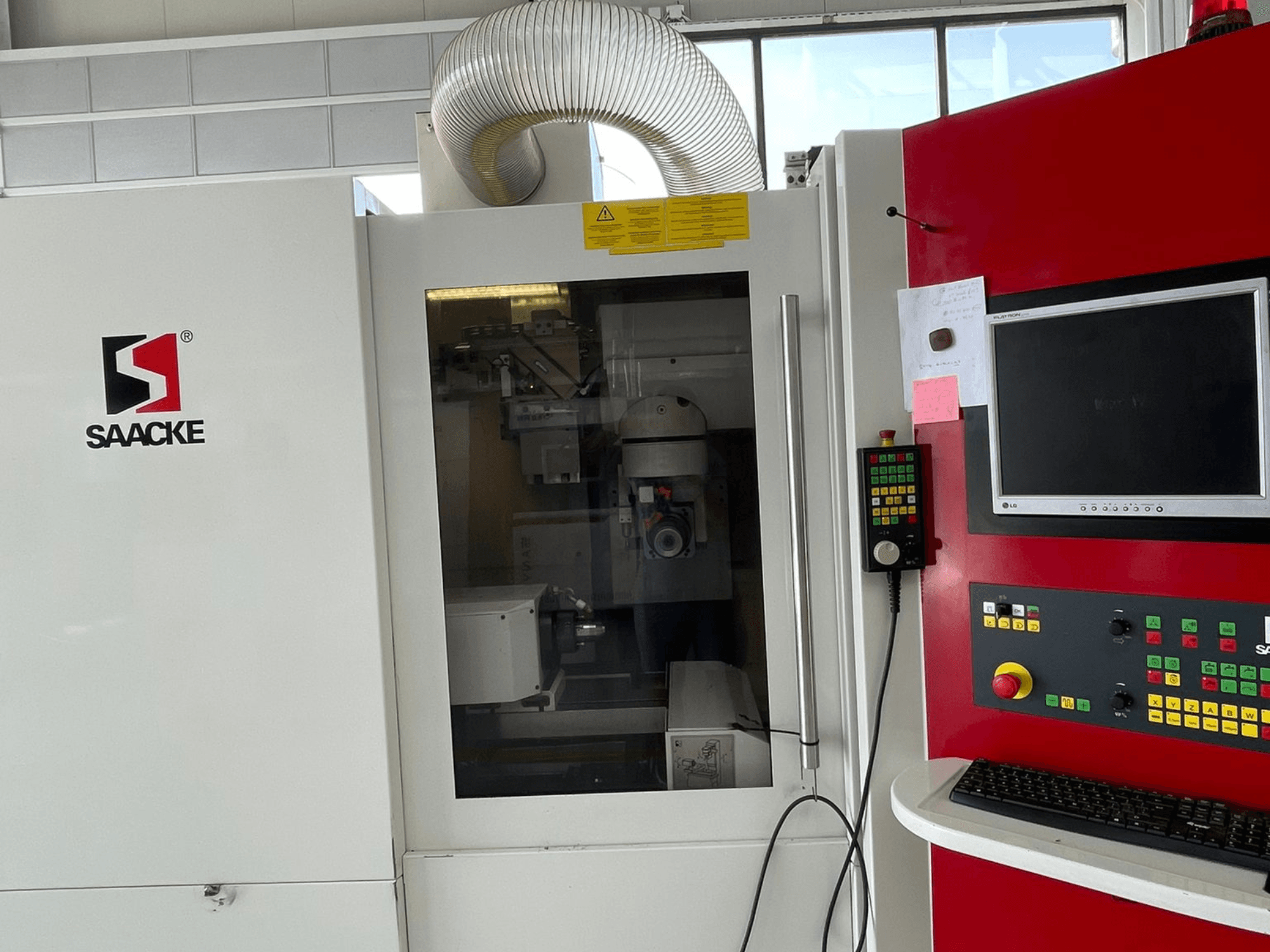

Denna 5s SAACKE UWIF cylindriska slipmaskin tillverkades 2008. Den har en maximal spindelhastighet på 600 rpm och en kraftfull slipspindel med en toppeffekt på 16 kW. Maskinen klarar olika storlekar på arbetsstycken, med en maximal diameter på Ø 20 mm och en viktkapacitet på 1 kg. Om du är ute efter högkvalitativ slipning kan du överväga SAACKE UWIF cylindriska slipmaskin som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: SAACKE
- år: 2008
- MODELL: UWIF
- tillämpningstyp: Slipning
- Plats: Schweiz
- maskintyp: Cylinderslipmaskin
Teknisk information - SAACKE UWIF
Mått
- Maskinvikt: 3800 kg
Rörelse
- Antal axlar: 5
Teknisk specifikation
- Spindelhastighet: 600 RPM
Ytterligare information
Arbetsstyckeshållare A-axel: Direktdrivning/hålaxelmotor; indexeringsnoggrannhet ±15"; indexeringsmöjligheter 1-999; kumulativt pitchfel vid 100 mm: 8 µm; hastighet max. 600 varv/min
Verktygshållare: ISO 50
Hållhylsa för spindelavstånd: max. 28 mm (med automatisk fastspänning: Ø20 mm)
Nominell drivkraft:
Slipspindel S1-100%: 7,5 kW; topp: 16 kW
X-axelns longitudinella rörelse: 2 kW
A-axel arbetsstyckesbärare: 2 kW
Tvärsläde i Z-axeln: 2 kW
Y-axel sliphuvudets glidhöjd: 2 kW
B-axel rotation av sliphuvud (roterande bord): 2 kW
System för positionsmätning:
A-axel: Direkt mätsystem
B-, X-, Y-, Z-axel: Indirekt mätsystem
Upplösning X/Y/Z: 0,0001 mm (0,1 µm)
Upplösning A/B: 0,0001°
Elektrisk anslutning: 20 kW / 50 A; driftspänning 400 V, 50 Hz; styrspänning 24 V; belysningsspänning 230 V; reservsäkring: separat matning från elnätet
Tryckluft: 15-17 Nm³/h; tryck min/max 6/8 bar (600/800 kPa); kvalitet ≥ klass 4 (ISO 8573-1)
Styrning & programvara: CNC NUM Axium Power 1050 med PC, programminne 512 k; NUMROTOplus-programvara (dongle/hardlock krävs); nollpunkter kalibrerade med hjälp av bifogade mätinstruktioner (inga markerade referenspunkter)
Ytterligare utrustning
Alternativ för arbetsstyckesväxlare (automatisering):
Alternativ 1: Pick-up-design
Max. arbetsstycke: Ø20 mm × 120 mm; 1 kg
Kapacitet per pall:
Ø3,0-5,0 mm skaft: 40 st
Ø5,1-8,0 mm: 32 st
Ø8,1-11,0 mm: 28 st
Ø11,1-14,0 mm: 24 st
Ø14,1-20,0 mm: 20 st
Alternativ 2: Magasin med kedjeladdare (med gripenhet)
Kapacitet: 64 arbetsstycken
Max. arbetsstycke: Ø32 mm × 200 mm; 2,5 kg
Funktioner: Kaotisk laddning av olika arbetsstycken; möjlighet till automatiskt byte av spännhylsor
Hållande hylsor: Ø6, 8, 10, 12, 14, 16, 20
Tillval extern kedjeladdare: ökar maskinvikten till ca 3 800 kg och utrymmet till 3 000 mm × 1 875 mm
Filtersystem för kylvätska (TRANSOR): Ska tillhandahållas av kunden; luft för backspolning ca 700 Nl/min i 5 min var 6:e-9:e timme
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
