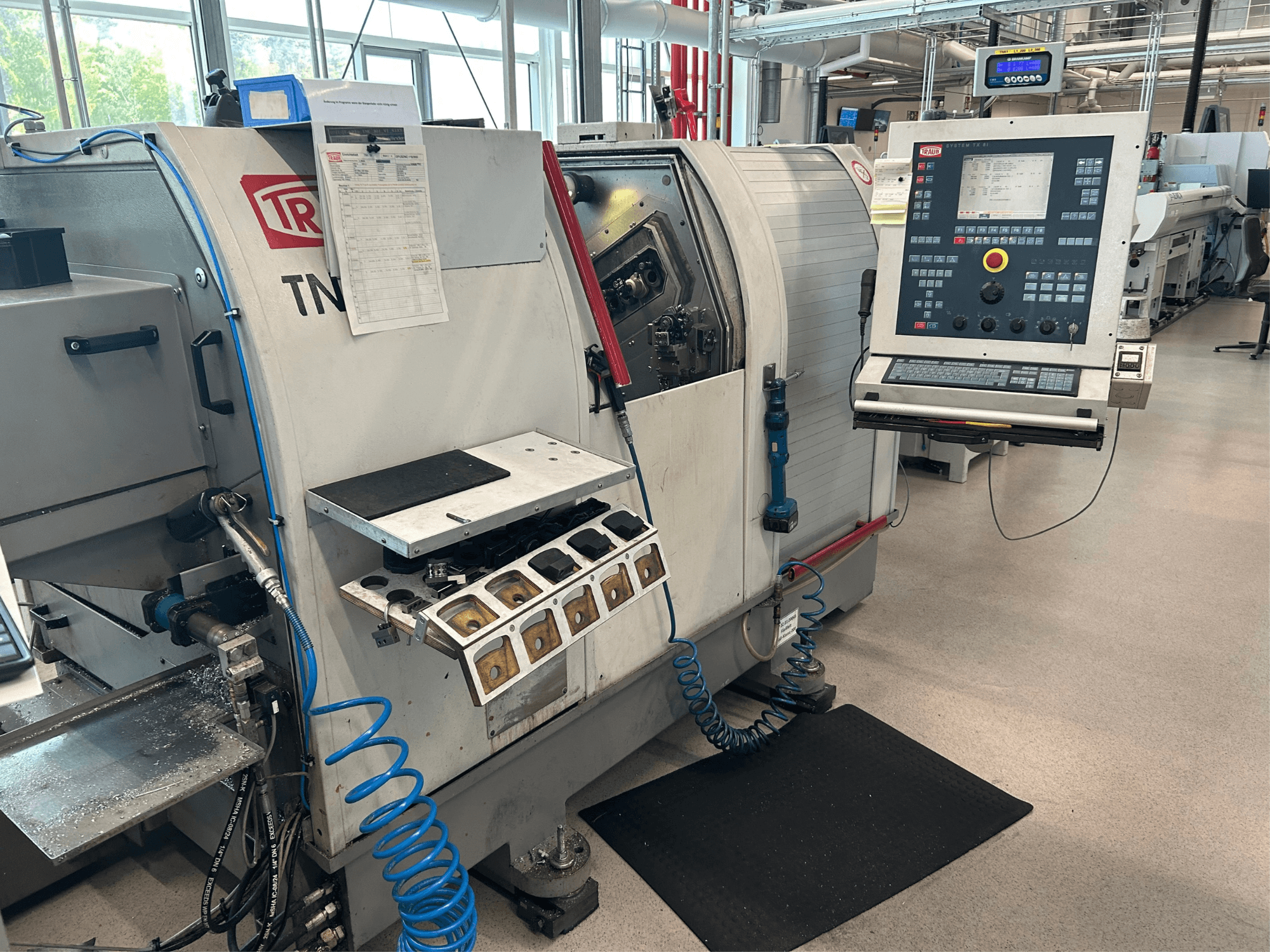

TRAUB - TNK 36DE-TUR-TRA-2003-00001

TEKNISKA DATA

• MDE-gränssnitt: Ja

• Verktygsövervakning: Ja

• Styv gängtappning: Ja (utan kompensationschuck)

• Borrning i huvudspindel: 36 mm

• Huvudspindelns drivkraft: AC 6,7 / 10,7 kW

• Slaglängd X/Z för övre revolver: 50 / 100 mm

• Slaglängd X för bakre redskap: 73 mm

• Slaglängd Y för bakre redskap: ±50 mm

• Huvudspindel C-axel: Ja

• Hainbuch Byte av delar: Ja

• Hainbuch baskropp för inställningshjälp: Ja

• Hainbuch manuell växlingsanordning: Ja

• Motspindel: Motorspindel

• Motspindel C-axel: Ja

• Anordning för motspänningstryck: Ja

• Utmatningsanordning för arbetsstycke: Ja

• Hainbuch Axfix Chuck: Ja

• Övre verktygshållare: Ja

• Elektronisk växellåda: Ja

• X3 tväraxel för frontenhet: Ja

• Främre enhet: 5-position

• Drivna verktyg på främre enhet: Ja

• Bearbetningsstation för avkapad sida: Ja

• Drivna verktyg på station för avverkningssida: Ja

• Anordning för avlastning av arbetsstycke: Gripdon

• Kapacitet för kylvätsketank: 230 l

• Kylvätsketryck: 7 bar

• Flödeshastighet för kylvätska: 50 l/min

• Intern tillförsel av kylvätska: 30 bar

• Kylvätska med högt tryck: 120 bar (främre och bakre bearbetningsstation)

• Filter för kylvätska: Knoll VRF 150/750 roterande vakuumfilter

• Lämpliga material för filter: Aluminium, plast, mässing, stål

• Tvättpistol: Ja

• Ansluten belastning: 22 kW

• Maximal stånglängd: 3 m

• Maximal stångdiameter: 36 mm

• Driftspänning: 400 V, 3~, 50 Hz

• Styrspänning: 24 V AC

• Ventilspänning: 24 V DC

• Kopplingsspänning: 24 V DC

• Total installerad effekt: 33 kW

• Total märkström: 60 A

EXTRA UTRUSTNING SOM TILLVAL

• FMB turbo 5-42 XT / 3200"C" Stångmatare

• Stångmatare År: 2003

• Spåntransportör med gångjärn och band

• Spåntransportörens utmatningshöjd: 950 mm

• Styrrör D25, D36

• Stopp för löpande arbetsstycke, skaft 16 × 16 mm

• Brankamp CMS 100 Kollisionsövervakning
