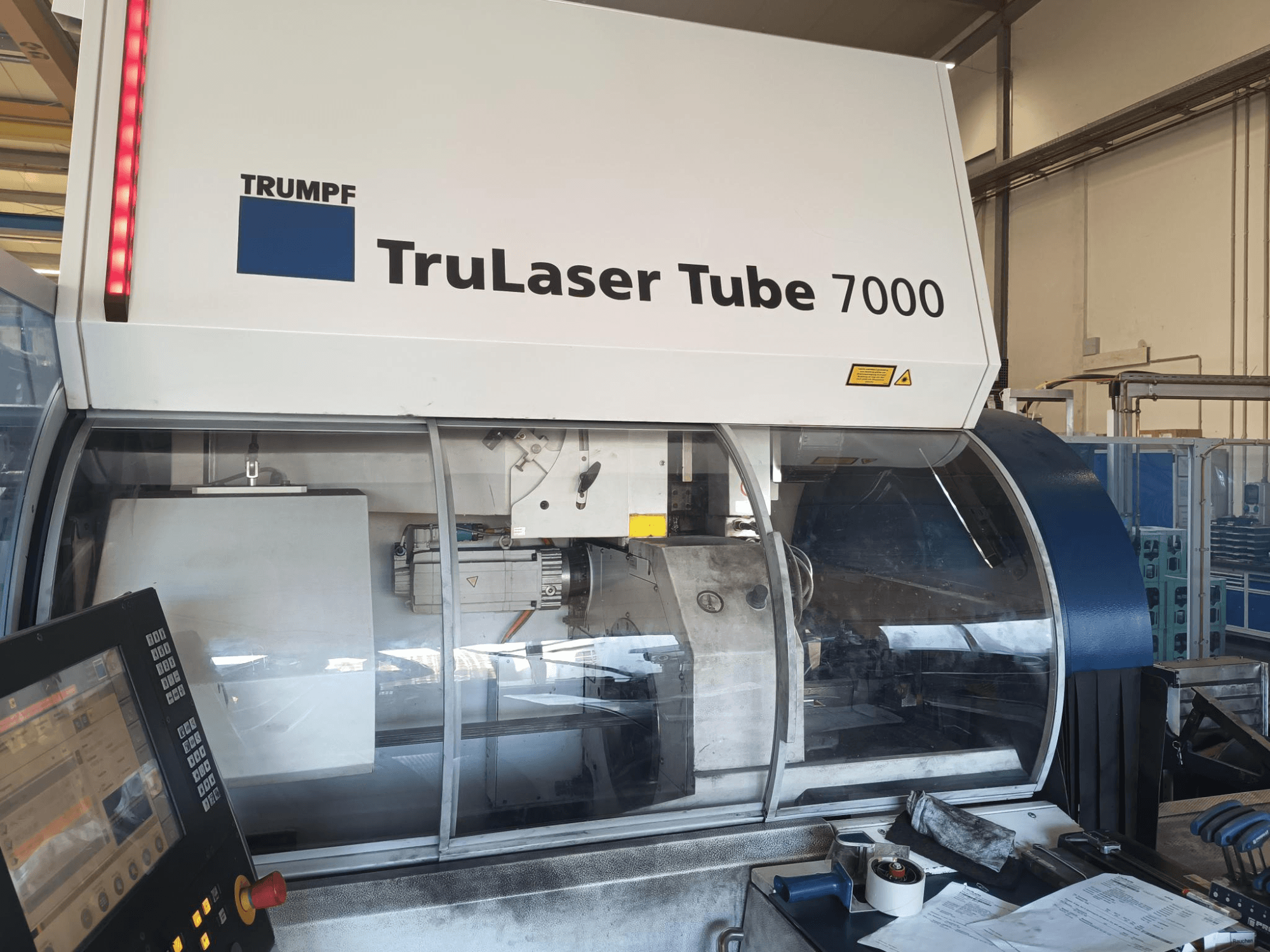

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Cirkeldiameter: 200 mm

• Utsorteringsstation: 3 m med borstbord

• Utsorteringsbricka

• Arbetsområde längs X-röraxeln: 6500 mm

• Yttercirkeldiameter: 254 mm (uppgraderad från standard 200 mm)

• Avlastningsstation: 3 m med borstbord, avlastning framtill

• Lasertyp: CO₂-laser TruFlow 3600 inklusive LensLine (uppgradering mot tilläggsavgift från standardmodellen TruFlow 2000)

• Styrsystem: Sinumerik 840D, Teleservice

• Standardprogramvara/funktioner: NitroLine, FocusLine, SprintLine, lasereffektreglering, programmerbart skärgastryck, programåtergång, automatisk avstängning, arbetsbelysning, laserloggboksfunktion, laserkylningsenhet

• Laser: CO₂-laser TruFlow 2000

• Lasarkylningsenhet

• Skärhuvud: Linsskärhuvud med 155 mm brännvidd, ControlLine

• Styrenhet: 84D

• Anslutning/dataöverföring: RJ-45-nätverksanslutning, USB-anslutning; nätverksanslutning inkl. installation

• Säkerhet: CE-märkning, flerstråliga ljusbarriärer, kompakt dammsugare 1500 Nm³/h, skyddskabin med Makrolon-paneler

• Driftstemperatur i omgivningen: Upp till 43 °C

• Installationstyp: Specialanpassad maskininstallation

Tillbehör

• Tillbehör:

  • Reservdelslåda för skärhuvuden

  • 1 st fjärrkontrollssats

  • Sats med klämbackar Ø 16 / 200 mm

  • U-formade styrskenor för utmatningsstation med ID = 200 mm

• Automatisering:

  • Lastningsenhet: LoadMaster Tube 6,5 m med buntstöd, 2 gripare, kapacitet för 254 mm yttercirkeldiameter, repfri konstruktion för 6 m, svängbar transportlinje, extra gripare D=254 mm

  • Tillval för LoadMaster Tube 6 m:

    • Cirkeldiameter 250 mm

    • Kortare bandstöd

    • Svängbar transportsektion

    • Extra gripare Ø 200 mm

    • Extra gripare Ø 250 mm

• Specialutrustning:

  • Flexibel utslagstation 4,5 m (prototyp) istället för utslagstation 3 m, utan borstbord

  • Specialinstallation för flexibel utslagstation

  • LoadMaster (serieversion 103)

  • Installation 100 mm högre (användning av trådnätbehållare möjlig), beslut vid godkännande

• Tjänster:

  • Installation, idrifttagning, utbildning
