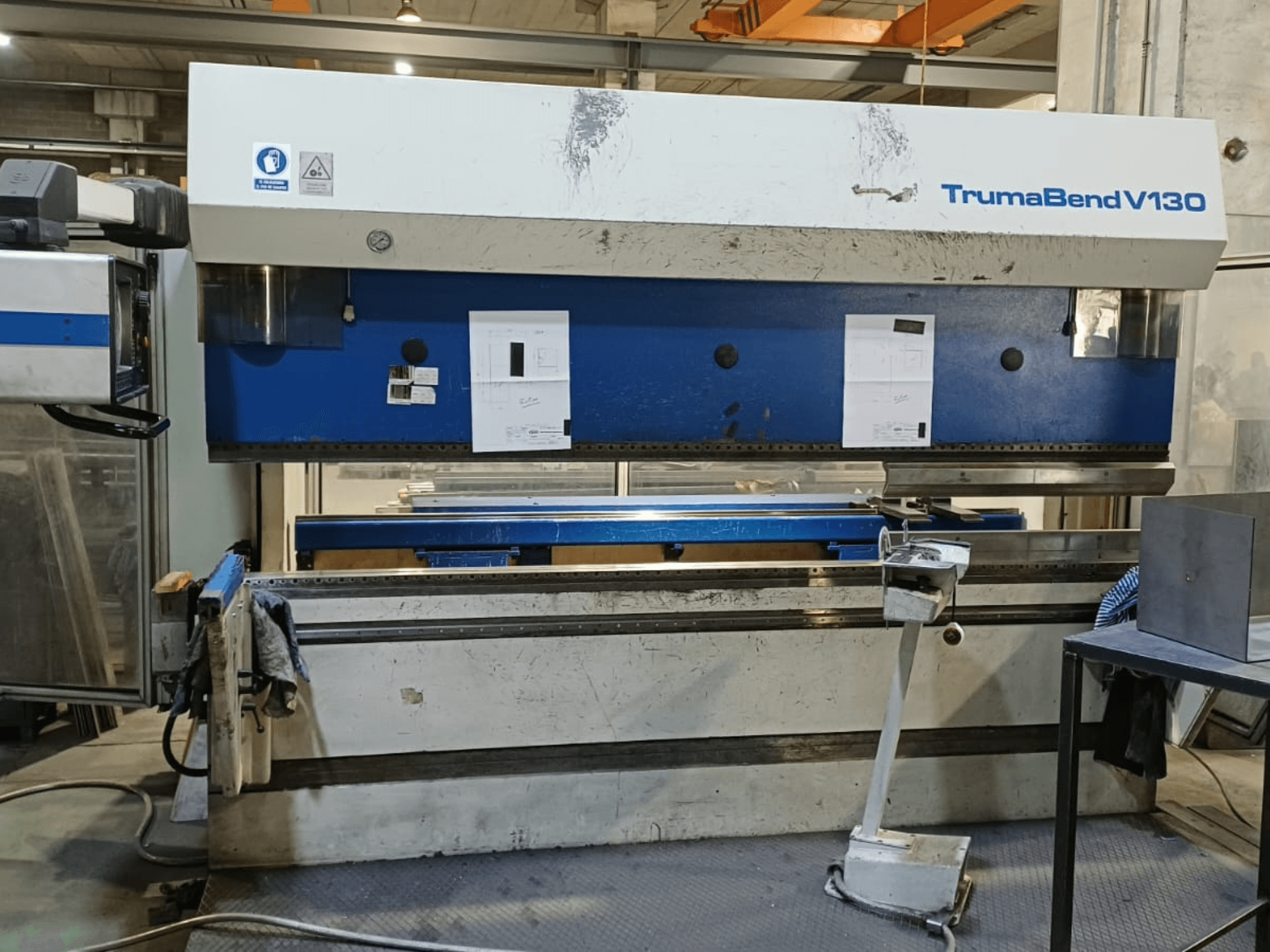

TRUMPF - Trumatic Trumabend V130ES-BEN-TRU-1998-00001

Avstånd mellan pelarna: 2 690 mm

Inlopp: 410 mm

Bordets bredd: 120 mm

Monteringshöjd: 385 mm (standard) / 535 mm (förlängd höjd)

Arbetshöjd: 1 050 mm

Y-axel:

• Snabbförflyttning: 200 mm/s

• Arbetshastighet: 1–10 mm/s

• Återgångshastighet: 135 mm/s

• Slaglängd: 215 mm (standard) / 365 mm (förlängd höjd)

• Positioneringsnoggrannhet: 0,01 mm

X-axel:

• Maximalt mätområde: 860 mm

• Förflyttning: 600 mm

• Positioneringsnoggrannhet: 0,04 mm

• Matningshastighet: 500 mm/s

R-axeln:

• Slaglängd: 250 mm

• Positioneringsnoggrannhet: 0,08 mm

• Matningshastighet: 300 mm/s

Z-axel:

• Slaglängd: 2 310 mm

• Positioneringsnoggrannhet: 0,06 mm

• Matningshastighet: 1 000 mm/s

Effekt i det elektriska systemet: 18,7 kW

Tryck i det pneumatiska systemet: 6 ± 1 bar

Hydrauloljekapacitet: ej angiven
