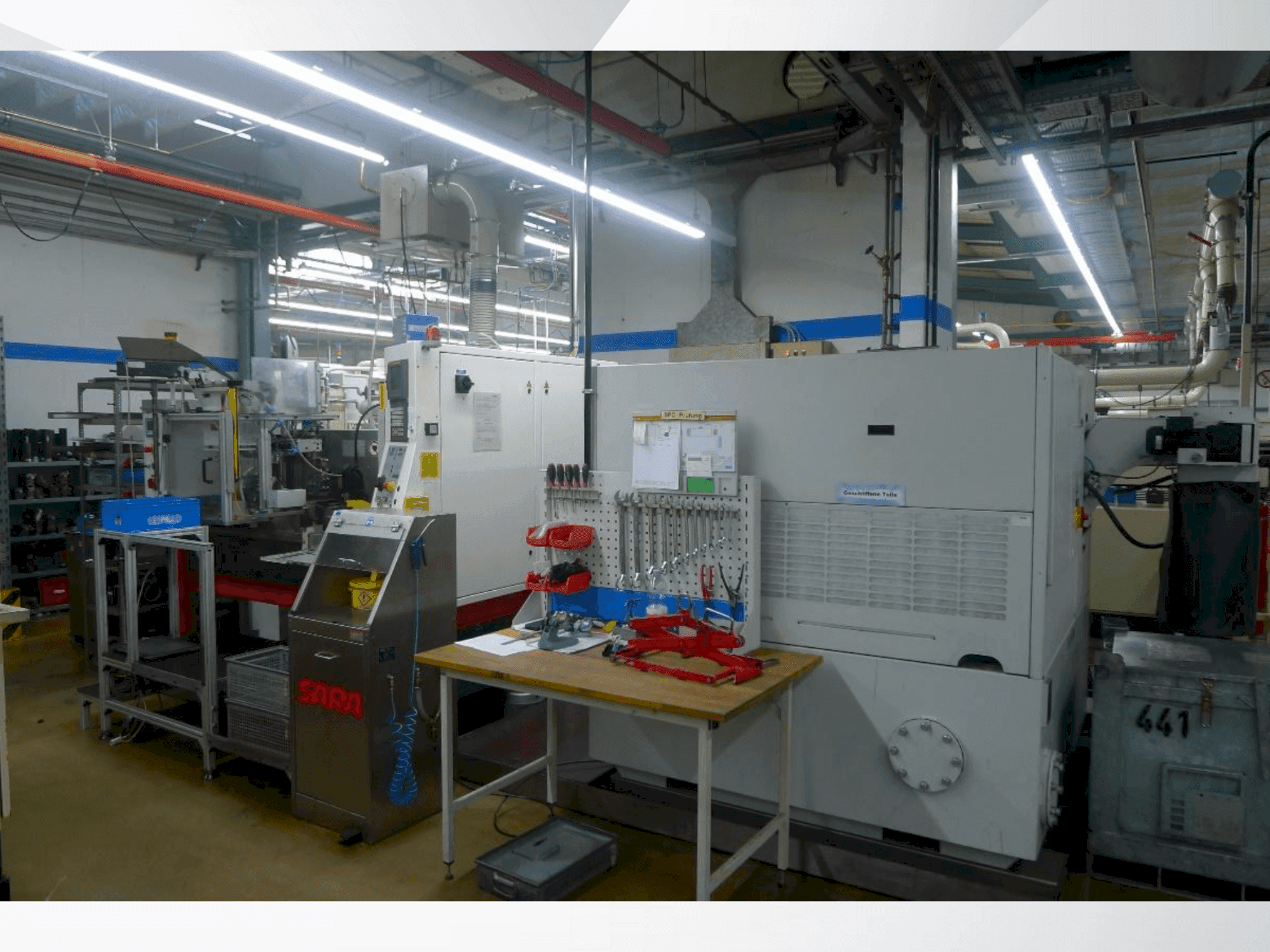

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Ytterligare utrustning

• - Kraft & Bauer Brandsläckningssystem, Typ FB703S-UV3-TFM70°/KLA 6-S-MV / Knoll mikrofilter, Typ Micro Pur 240 F / Streuli avloppspumpstation, Typ SHSRT300-TL142/180

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Genommatningsslipningsyta: 1,5–100 mm arbetsstyckesdiameter / dykslipningsyta: 1,5–100 mm arbetsstyckesdiameter / maximal sliplängd: 250 mm
  • - Max. Ytterdiameter: 400 mm / innerdiameter: 203,2 mm / max. Bredd: 250 mm / periferihastighet: 50 m/s / driveffekt: 11 kw (med balanseringsanordning)
  • - Max. Ytterdiameter: 225 mm / innerdiameter: 127 mm / max. Bredd: 250 mm / hastighetsområde: 0-265 rpm / max. Lutningsvinkel: +5/+5° / driveffekt: 3,7 kw

Extra information

• - Verktyg för slipprocessen Verktygssats Delar 19085 och 19575 Genommatningsslipning Illustration av slipanordning och verktygsutförande Verktygsutförande Illustration av slipanordning och verktygsutförande Arbetsstyckesstöd Arbetsstyckesstöd inkl. ritning) Slipskiva av korund Reglerskiva SS-fläns © 203,2 mm med lock Begagnad, 50% rabatt Monteringsfläns för slipskiva @ 203,2 mm med lock RS-fläns © 127 mm med lock Begagnad, 50% rabatt Monteringsfläns för reglerskiva © 127 mm med lock Verktygssats Drivaxel 13819 Dykslipning Illustration av slipanordning och verktygens utformning Verktygsutformning Illustration av slipanordning och verktygens utformning Arbetsstyckesstöd Arbetsstyckesstöd (inkl. ritning) 3 slipskivor av korund 3 reglerskivor 4 mellanring 1 slipdiamant för slipskiva 1 slipdiamant för reglerskiva Kyl- och filtersystem KM Streull pumpstation typ SHSRT300 Streuli kylvätskepumpstation typ SHSRT300: Kapacitet 300 liter, med kylvätskepump 1,1 kW, effekt 150 |/min, 10 meters leveranshöjd. En andra tank med färskvatten är integrerad i systemet för kylning av linjärmotorerna och slipspindeln (pump 0,24 kW, effekt 50 min, / leveranshöjd max. 5 m). Värmeväxling sker mellan de två tankarna. Mobil version med 4 svängbara hjul. Lyftstationen är placerad under maskinen. Priset inkluderar gränssnitt och styrning via maskinens styrsystem, färg grå RAL 7036. Automation Transportband för avlastning under RS Transportband för avlastning under reglerskivan: Det transporterar detaljerna framåt ut ur maskinen efter att de har passerat slipningsprocessen. Drivmotorn har en hastighetsregulator för steglös justering av bandhastigheten. Till- och frånkoppling sker med hjälp av CNC-styrning. Bandet är fäst vid stödblocket. En droppbricka under bandet samlar upp och återvinner återstående kylvätska. Längden är 1200 mm, bredden 50 mm. Arbetsstyckenas maximala möjliga diameter är 40 mm. Lutande ränna med arbetsstyckesbehållare Delarna rullar försiktigt ner i en uppsamlingsbehållare som är översvämmad med kylvätska. Inuti finns en perforerad metallkorg, som används för att ta bort de färdiga arbetsstyckena från uppsamlingsbassängen. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser © 400 mm Innendurchmesser 0ี 5 mm 20ite, Bred 5 mm 20 max. max.(Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (Alternativ: Spindel 29 kW med Gegenlagerung) 11 kW Regelscheibe Aussendurchmesser ี ี ี ี ี ี 127messer mm Breite max. (Form Typ 1) 250 mm Breite max. (Form Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (alle 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 400V / 50 Hz eller 50 Hz eller 50 Hz eller 50 Hz eller 60 Hz Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) 1,5 - 6 bar Die Druckluft muss rein und trocken sein laut DIN-ISO 8573-1 (wenn) gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/Min. Vikt 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm axial verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstückauflagebock mit Excentersveruflagen zur Vollungsverufstellen der Vollungsverufstellen der Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patent: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Patent: CH 691957) CNC-Steuerung "FANUC 21i MB" mit Integrierter Software mit SPS vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten der Regelscheibe Steuerpuit mit unverwüstilcher PIEZ2 Elektrische Versorgung AC6übZO-Tasta. Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema och Dokumentation 1 Software-Lader Dokumentation (på CD) Farben: Weiss RAL 9010, Rot RAL 2002 och Naturgranit (svart)

Betalningsvillkor

• Förskottsbetalning

• Finansiering av tillgångar
