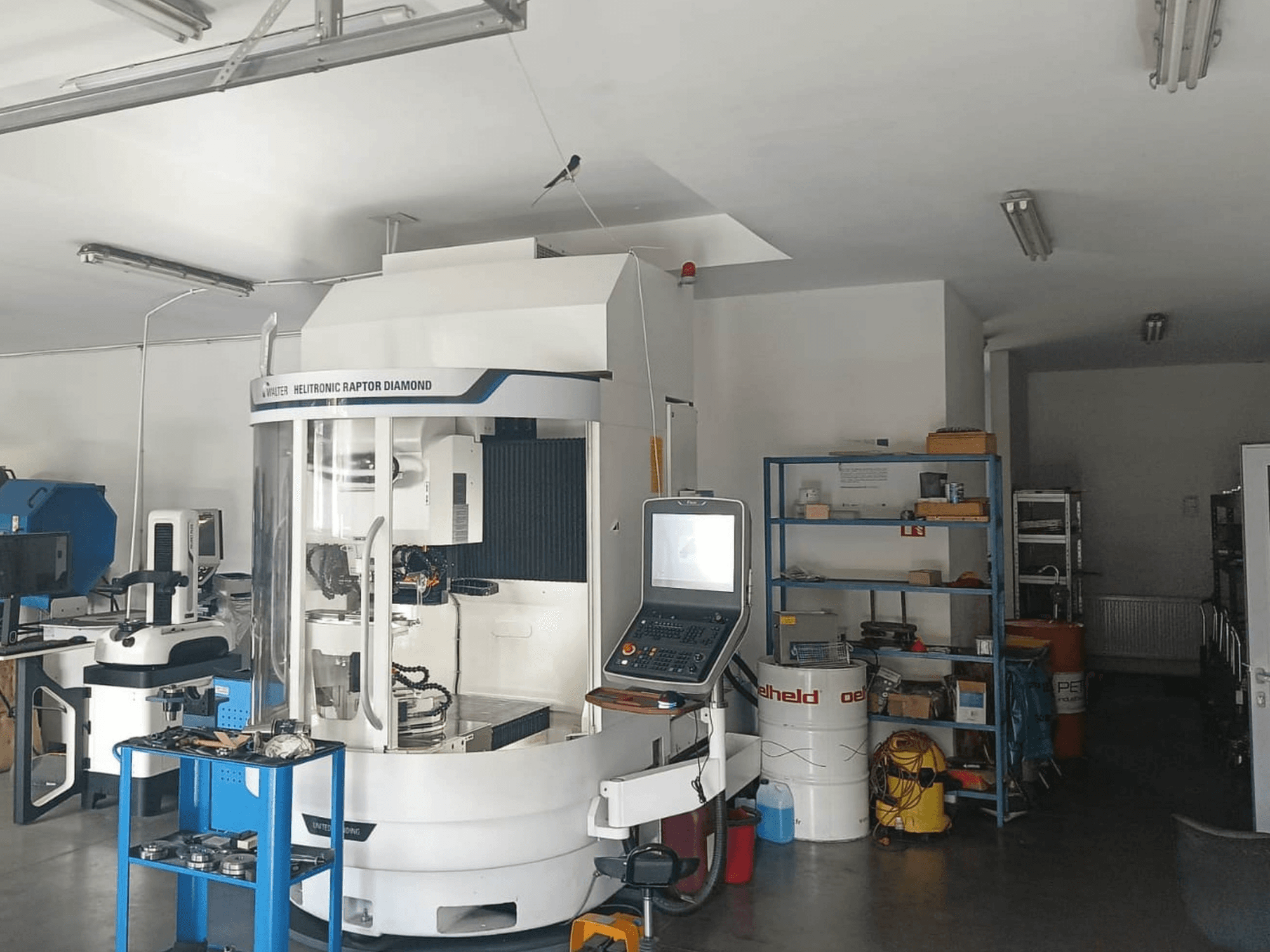

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Driftstid: ca 4 371 timmar

• Arbetsområde:

  • Verktygsdiameter: Ø3–290 mm (tillval upp till Ø400 mm, beroende på konfiguration)

  • Maximal verktygslängd: 270 mm (valfritt upp till 350 mm, beroende på konfiguration)

  • Maximal verktygsvikt: 50 kg

• Axlar:

  • Antal CNC-axlar: 5

  • Linjär axelhastighet: upp till 15 m/min

• Spindel:

  • Maximal slipskivdiameter: Ø200 mm

  • Gränssnitt: HSK

  • Remdriven, dubbeländad spindel

• Slipning / Erodering:

  • Slipning och EDM i en uppsättning

  • För verktyg av hårdmetall, HSS, PCD och CBN

  • Kan konfigureras för upp till 3 elektroder och 3 slipskivor, eller alternativt upp till 6 slipskivor

• Styrning / Maskinutformning:

  • WALTER / UNITED GRINDING CNC-styrning

  • Inslutet arbetsområde med automatisk skyddsdörr

• Installerade maskintillval/funktioner:

  • Övre bord

  • Glasskalor

  • Förstärkt A-axel, upp till 750 varv/min

  • Förberedelse för automatisk kalibrering/mätprob

  • Mätprob för slipskiva

  • Automatiskt brandsläckningssystem med läckagedetektering

  • Kompatibel med TS-Remote

  • Stöd för tangentbord

  • Oljeläcksensor

  • Anslutning för externt filtreringssystem

Tilläggsutrustning

• Automatiskt laddnings-/manipulatorsystem för skaftverktyg (automatisk verktygsladdare/manipulator)

• Processkylsystem

• Filtrerings- och cirkulationssystem för kylvätska/dielektrikum

• Kylvätske-/dielektriskt system

• Verktygshållare

• Flänsar/adaptrar

• Tillbehör för slipskivor/elektroder

• Automatisering/hantering:

  • TOP-laddare

  • 12 pallar

• Filtrering/kylning/utsug:

  • Oljedimutsugningssystem

  • Avsugningsljuddämpare

  • Oljekylningsenhet

  • Filtreringssystem med tank och pump

• Spänning/verktyg:

  • Spännhylsor 6–16 mm

  • Spännhylsor 16–32 mm

  • 351 ES-spännhylsor: 6, 8, 10, 12, 16 mm

  • 4 x 351 ES-spännhylssatser

  • Spännhylsor: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automatisk hållare 6–16 mm

  • Automatisk E386-hållare, 16–27 mm

  • Manuell hydraulisk hållare, diameter 32 mm

  • ISO 50-fäste

  • ISO 50-spindel

  • 2 st. 50 mm HSK-elektrodhållare

  • 4 x 45 mm HSK-slipskivshållare

  • Slipskivhållare för avrondning

  • Mätadapter för slipskivset

  • HSK-kalibreringsskiva

  • Kalibreringsrulle

• Mätning:

  • Heliset Plus-mätinstrument

• Programvara/tillval/paket:

  • Tool Studio för PC

  • Tool Studio Step Tools

  • 45-graders slipning med P-System

  • P36-paket med träborrverktyg

  • Borrpaket

  • Hoger P58-paket

• Förbrukningsvaror:

  • 4 x 208 l dielektrisk vätska
