Wenzel LH 87

Fotogalleri

Videogalleri

364 545 SEK

gindumac-pris

(Ex works)

Få en officiell offert

Wenzel - LH 87DE-MEA-WEN-2014-00001

Name: Wenzel LH 87
Brand: Wenzel
SKU: DE-MEA-WEN-2014-00001
Price: 364545 SEK
Availability: InStock

364 545 SEK

gindumac-pris

(Ex works)

få en officiell offert

Besök maskinen

ge ett motbud

Har du fler frågor? Kontakta oss!

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
➤ Begagnad Wenzel LH 87 - 2014 - CMM Till salu | gindumac.com

Visa på originalspråket

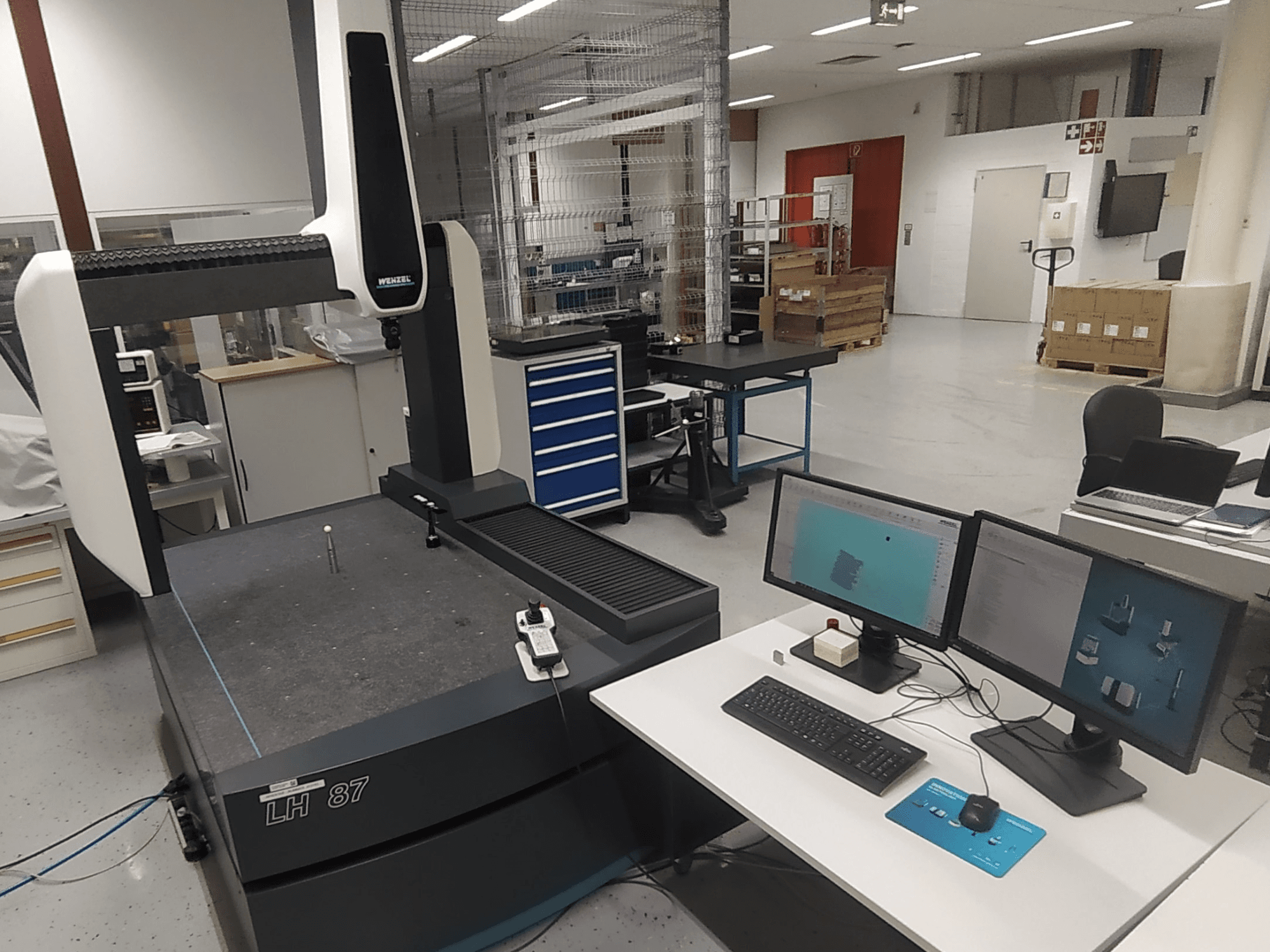

Denna 3-axliga Wenzel LH 87 CMM-maskin tillverkades 2014. Den har ett mätområde på 800 mm i X, 1000 mm i Y och 700 mm i Z, med en maximal viktkapacitet för komponenter på 800 kg. Maskinen är utrustad med ett luftlagersystem i alla axlar och ett Renishaw PH10M Plus motoriserat indexerande probhuvud. Om du är ute efter högkvalitativa mätfunktioner bör du överväga Wenzel LH 87 CMM-maskin som vi har till salu. Kontakta oss för mer information.

Översikt

märke: Wenzel
år: 2014
MODELL: LH 87
tillämpningstyp: Mätning
Plats: Tyskland
maskintyp: Koordinatmätmaskin (CMM)

Teknisk information - Wenzel LH 87

Rörelse

Antal axlar: 3
X-axelns rörelse: 800 mm
Y-axelns rörelse: 1000 mm
Z-axelns rörelse: 700 mm

Ytterligare information

- Volymetriskt längdmätningsfel (E0, MPE): 2,2 µm + (L / 300,0 mm) µm

- Fel vid längdmätning längs optisk axel (E150, MPE): 2,2 µm + (L / 300,0 mm) µm

- Max. vikt Komponent / Arbetsstycke Vikt: 800 kg

- Lager för axlar: Luftlagersystem integrerat i alla axlar

- CNC-styrenhet: WPC 3-axlig kontureringskonfiguration

- Hårdvara för styrenhet: WPC2040 Basic kombinerad med Renishaw PHC10-3 PLUS styrenhet i rack

- Maskinens kontrollpanel: Wenzel HT400 trådbunden manuell handkontroll med joystick

- System för probhuvud: Renishaw PH10M Plus motoriserat indexerande probhuvud

- System för sonderingssensor: Renishaw TP200 högprecisionsgivare med spänningsgivare och beröringsskydd

- System för byte av rack: Renishaw SCR200 6-ports autonom stylusväxlarbrygga (5 portar aktivt utrustade i visuell konfiguration)

- Aktiva styluskonfigurationer (på racket):

* Port 1: Taster 1001 (Ø 1,00 mm)

* Port 2: Taster 2001 (Ø 2,0 mm cylindrisk)

* Port 3: Taster 3001 (Ø 2,00 mm Ruby Ball)

* Port 4: Taster 4001

* Port 5: Port 5 konfigurerad (visuell bekräftelse: vinklad/stjärnuppställning)

- Hårdvara för utvärderings-PC: Fujitsu Esprimo Desktop PC Tower inrymt i ett särskilt fack för styrenhet på nedre delen av skrivbordet

- Bildskärmar för visuell arbetsstation: 2 x BenQ 24" TFT plattskärmar

- Kringutrustning för inmatning: Trådbundet tangentbord, mus och musmatta för arbetsflöde av märket Wenzel

- Operativsystem för kärnan: Windows 10 Pro (version 10.0, Build 19045, 64-bitarsutgåva)

- Programvarusviter för metrologi:

* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 bakåtkompatibelt ekosystem)

* CM Wenzel CNC-programvarumodul för styrningsgeometri

* CM Wenzel CNC-programvarumodul för friformsytor

- Licensiering och säkerhet för programvara: Skydd för Metrokey-dongel (ID: 45984, status: giltig, lokal arbetsstation), drivrutinsversion 7.6.0

- Native CAD Data Core-gränssnitt: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC

- Gränssnitt för valfri utvidgning: CATIA, Pro-E, SolidWorks

- Inkluderade kalibreringstillbehör: Keramisk referenskalibreringssfär med hög renhet komplett med kolonnblock för basförlängning

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
