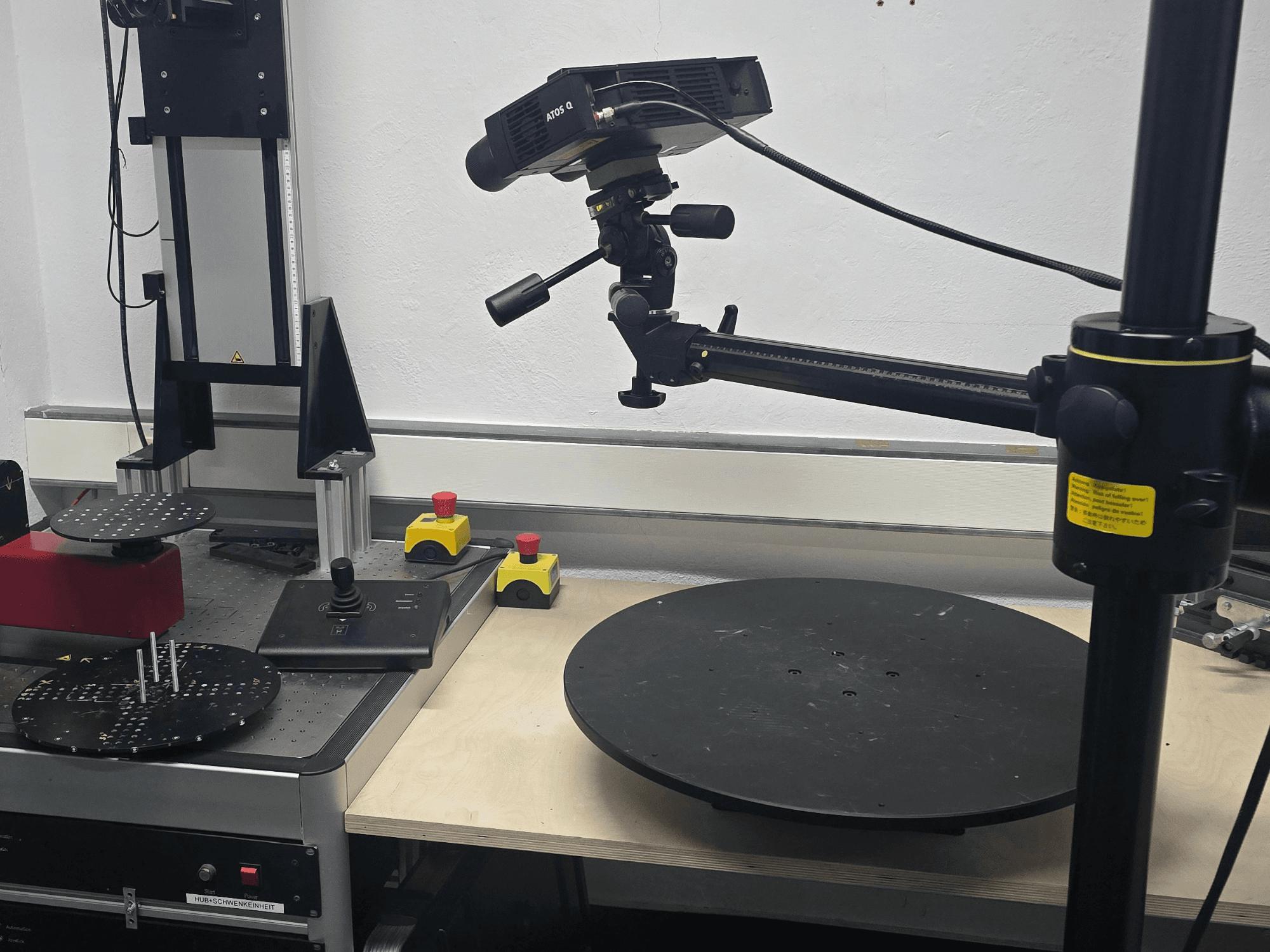

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Kameraupplösning: 2 stycken 12-megapixel CMOS-kameror (4112 × 3008 pixlar)

- Drift-/arbetstid: 1 529 h (total arbetstid / tid fram till nästa översyn)

- Mätvolymer (MV) och specifikationer:

* MV50: 50 x 35 x 20 mm; Punktavstånd (12M): 0,012 mm; Mätavstånd: 490 mm; Kameralinsens brännvidd: 90 mm; Projektorlinsens brännvidd: 60 mm; Referenspunkter: Ø 0,4 mm; Kalibreringsobjekt: CP40/MV60

* MV100: 100 x 70 x 60 mm; Punktavstånd (12M): 0,029 mm; Mätavstånd: 490 mm; Kameralinsens brännvidd: 50 mm; Projektorlinsens brännvidd: 27 mm; Referenspunkter: Ø 0,8 mm; Kalibreringsobjekt: CP40/MV100

* MV170: 170 x 130 x 130 mm; Punktavstånd (12M): 0,044 mm; Mätavstånd: 490 mm; Kameralinsens brännvidd: 35 mm; Projektorlinsens brännvidd: 20 mm; Referenspunkter: Ø 0,8 mm; Kalibreringsobjekt: CP40/MV170

* MV270: 270 x 200 x 200 mm; Punktavstånd (12M): 0,064 mm; Mätavstånd: 490 mm; Kameralinsens brännvidd: 25 mm; Projektorlinsens brännvidd: 14 mm; Referenspunkter: Ø 1,5 mm; Kalibreringsobjekt: CP40/MV320

* MV350: 350 x 260 x 260 mm; Punktavstånd (12M): 0,091 mm; Mätavstånd: 490 mm; Kameralinsens brännvidd: 16 mm; Projektorlinsens brännvidd: 10 mm; Referenspunkter: Ø 1,5 mm; Kalibreringsobjekt: CP40/MV320

* MV500: 500 × 370 × 320 mm; Punktavstånd (12M): 0,124 mm; Mätavstånd: 490 mm; Kameralinsens brännvidd: 12 mm; Projektorlinsens brännvidd: 6 mm; Referenspunkter: Ø 3,0 mm; Kalibreringsobjekt: CP40/MV560

- Aktuella driftstemperaturer för systemet (statusskärm):

* temp0 Monoboard: 44,0 °C

* temp1 Trä: 25,5 °C

* temp2 Luft: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Objektiv: 29,7 °C

- Fläkthastigheter: Elektronisk fläkt: 4237 varv/min; Lampfläkt: 4359 varv/min

- Systemorientering: Pitch: 14,9°; Roll: -3,7°

- Lastkapacitet för vridbord: Max. 150 kg (eller max. 40 kg beroende på inställningskonfiguration)

- Lastkapacitet för lutnings- och svängenhet: max. 5 kg

- Specifikationer för den mobila arbetsstationens bärbara dator (Dell Precision 7760): 17-tums skärm, 64-bitars Intel 2,6 GHz åttakärnig processor, 64 GB RAM, NVIDIA Quadro OpenGL-grafikkort, 1 TB SSD, I/O: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Medföljande tillbehör och utrustning: Stativ, 4 mätfält (MV50, MV100, MV270, MV500) med kalibreringsplattor, Rotations-/panoreringsenhet med lyftanordning, Rotationsbord med 19-tums styrenhet, Mobil styrenhet, Konverteringsbox med bildbehandlingskort (fiberoptik till Thunderbolt 3), Bärväska, strömförsörjning, dongelbaserad programvarulicens
