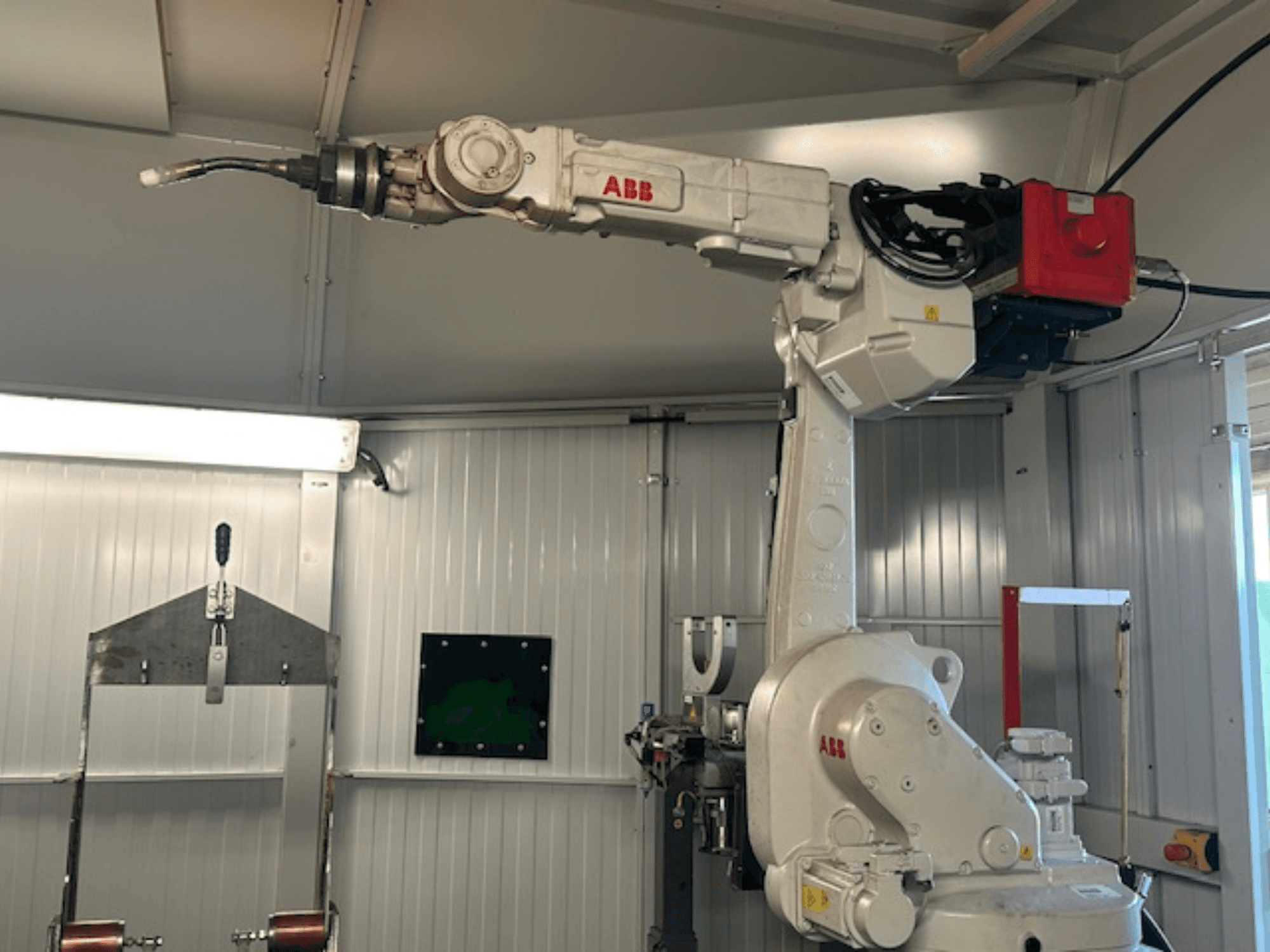

ABB - Schweißroboter Flex ArcDE-ROB-ABB-2019-00001

• Matningsspänning: 400 V

• Faser: 3 Ph

• Frekvens: 50 Hz

• Effektförbrukning: 22 kVA

• Arbetscykel: 100

• Försäkring max: 3x63 A

• Styrspänning: 24 V

• Lufttryck: 6 bar

Extra utrustning

• Robot: IRB 1660ID-6/1.55 (antal: 1)

  • Robotens piedestal: 1 000 mm

  • Ytterligare alternativ för robot: PC-gränssnitt

• Styrenhet: IRC5 Single

  • Styrenhetens spänning: 3x400 V

  • Styrenhetens frekvens: 50-60 Hz

  • Styrenhetens märkström: 7 A

  • Styrenhetens kortslutningsklassning: 10 kA

  • Styrenhetens nettovikt: 150 kg

• Positionerare: B-500

  • Nyttolast: 250 kg (enligt IRBP:s produktspecifikation)

  • Diameter: 1.000 mm (obs: motstridig källtext "1.000mg 500kg")

• PLC: Utan PLC (integrerad säkerhet via säkerhets-PLC Pilz)

• Säkerhet på lastområdet: Vertikal ljusridå

• Säkerhet PLC: Pilz

• Detektering av operatör: Återställning i förväg

• Lås för servicedörr: Euchner HASP

• Servicefönster: 1x med Euchner-handtag

• Strömkälla: Fronius TPS 4001, vattenkyld för ID

  • Kommunikation: DeviceNet

• Paket med fackla: Fronius MTB 500i, vattenkyld för ID

• Tillbehör för trådmatning: Lockfäste, Esab liner 4,5 m

• Servicecenter för brännare: ABB TSC

• Trådavbitare: Ja

• SmarTac: Tråd

• Regula EWR: Mekanisk

• Pneumatiskt kort: SMC 500 VP544 GCE Flow

• Slangar till armaturer: 1x luft

• Stängsel: C, R, B-250

• Rökgaskåpa: B250, 8500, B750 Svetsning

• UV-fönster: 1x

• Belysning: Strömbrytare för svetsområde

• Programvara: Årslizenz RobotStudio CAD Konverter STEP

• Tillbehör: Fronius svetssystem med svetstrådsmatning kopplad till systemet
