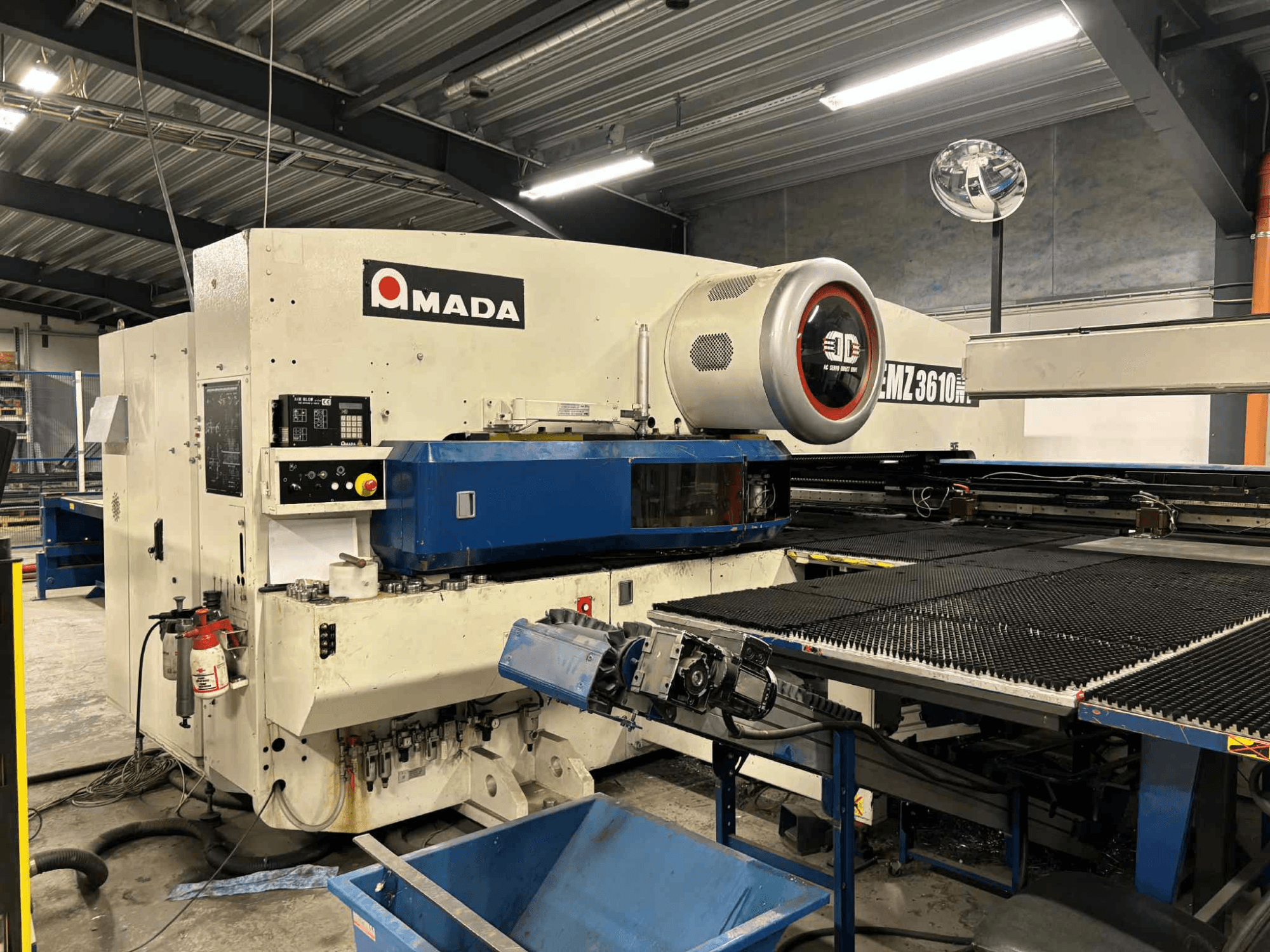

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Arbetsområde med omplacering: 5000 x 1525 mm

• Max. tjocklek på plåten: 4,5 mm (mjukt stål)

• Matningshastighet X/Y: 100 / 80 m/min (128 m/min samtidigt)

• Tolerans för positionering: +/- 0,1 mm

• Z-turret stationer: 45

• AutoIndex-stationer: 4 (2 x B, 2 x C)

• Matningshastighet för revolver: 30 1/min

• Max. antal träffar: 1000/min

• Maskinens ram: Bridge-ram

• Drivning för stansning: Servo-elektrisk Twin Drive

• Drivning (revolver + bord): AC-Servo-motorer

• Klämmor: Pneumatisk

• Elektrisk anslutning: 400V / 50Hz

• Elektrisk förbrukning: 1 kW - 7 kW

• Luftförbrukning (maskin): 250 l/min

• Luftförbrukning (Air Jet Vakuum): 250 l/min

Ytterligare utrustning

• Lastningsenhet: Lastare L III 300

  • Arkstorlek min: 1000 x 300 mm

  • Arkstorlek max: 3000 x 1500 mm

  • Materialtjocklek: 0,5 - 8,0 mm

  • Max. lastningsvikt: 300 kg

  • Max. stapelhöjd: 300 mm

  • Max. pallvikt: 4000 kg (2x2000 kg)

  • Max. matningshastighet (travers): 70 m/min

  • Antal sugkoppar: 34 stycken

  • Kontroll av dubbelark: Ja, med detektor för arktjocklek

  • Luftförbrukning: 510 l/min, 6 bar inloppstryck

  • Elektrisk anslutning: 400V

• Avlastningsenhet med borttagning av delar: PR 3 UL 300 P

  • Delstorlek min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Plåttjocklek: 0,5 - 3,0 mm (4 mm för EM-serien)

  • Max. vikt för delar: 50 kg

  • Storlek på förvaringsbord: 3400 x 1400 mm

  • Max. delstorlek för avlastningsklämmor: 3000 x 1500 mm

  • Max. stapelhöjd skelettbord: 450 mm

  • Max. vikt skelettbord: 2000 kg

  • Max. stapelhöjd förvaringsbord: 450 mm

  • Max. vikt förvaringsbord: 4000 kg

  • Max. matningshastighet X-/Y-riktning: 180 / 90 m/min

  • Luftförbrukning: 1000 l/min, 6 bar inloppstryck

  • Elektrisk anslutning: 400V
